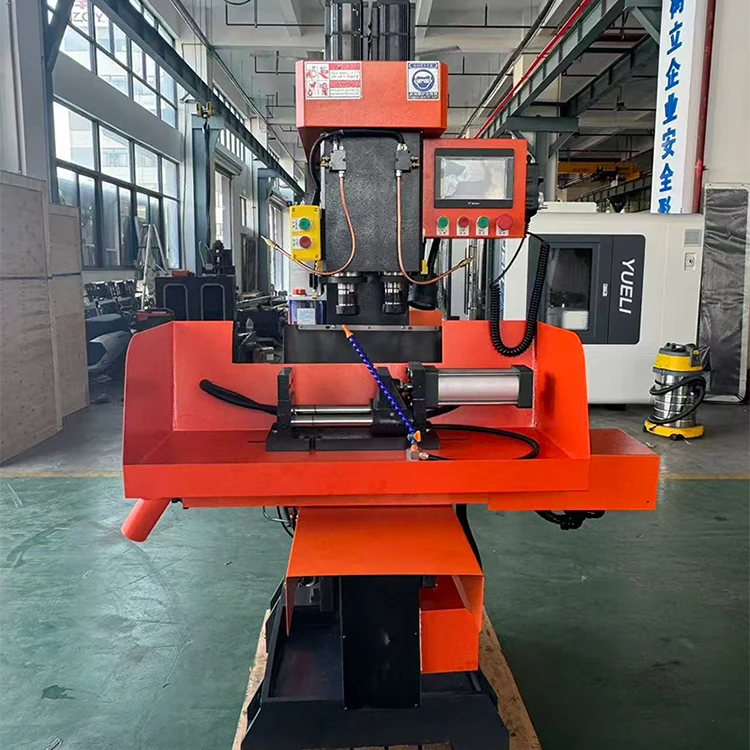

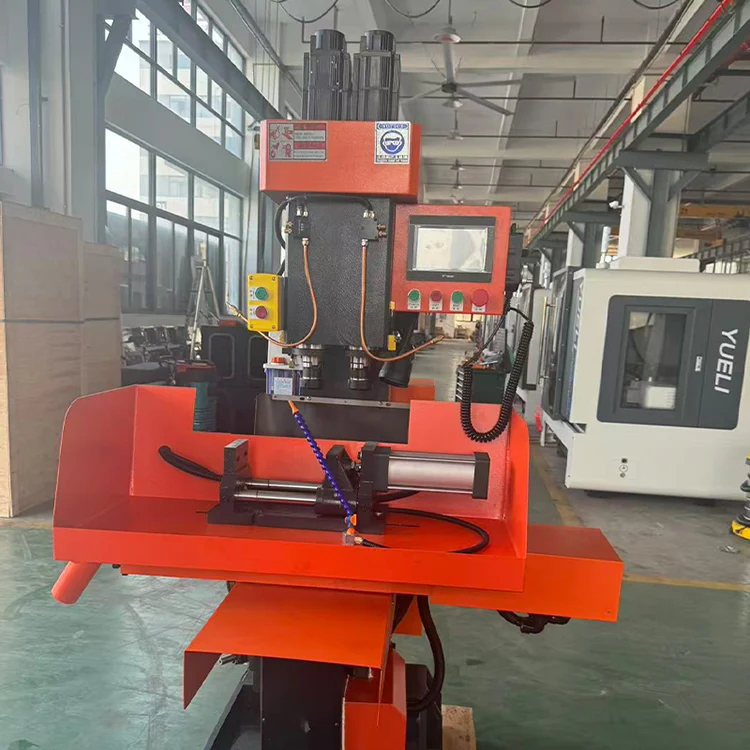

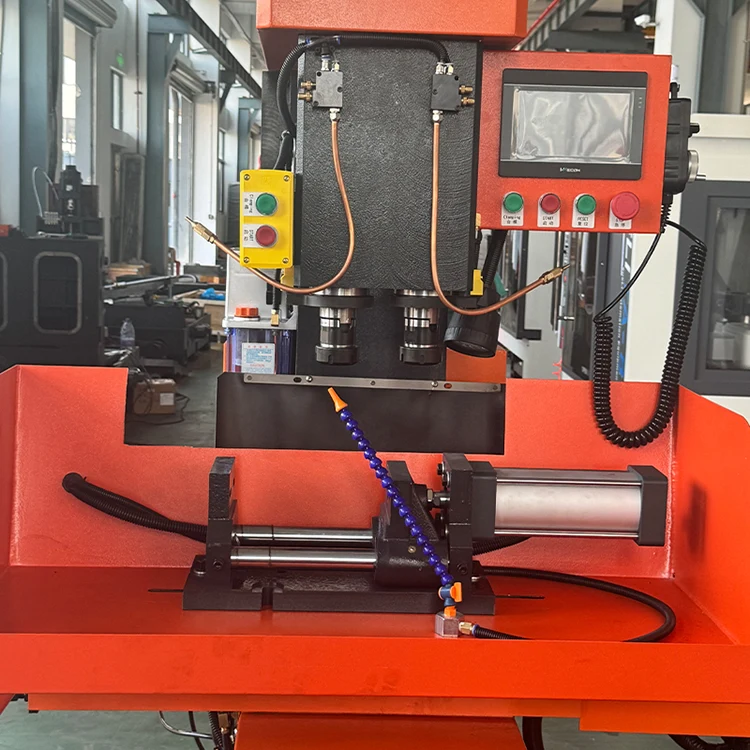

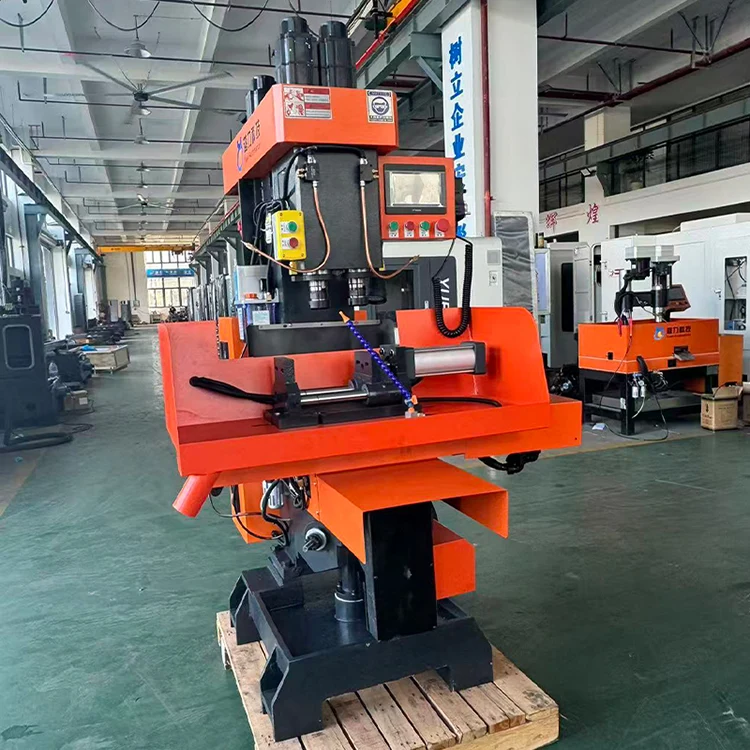

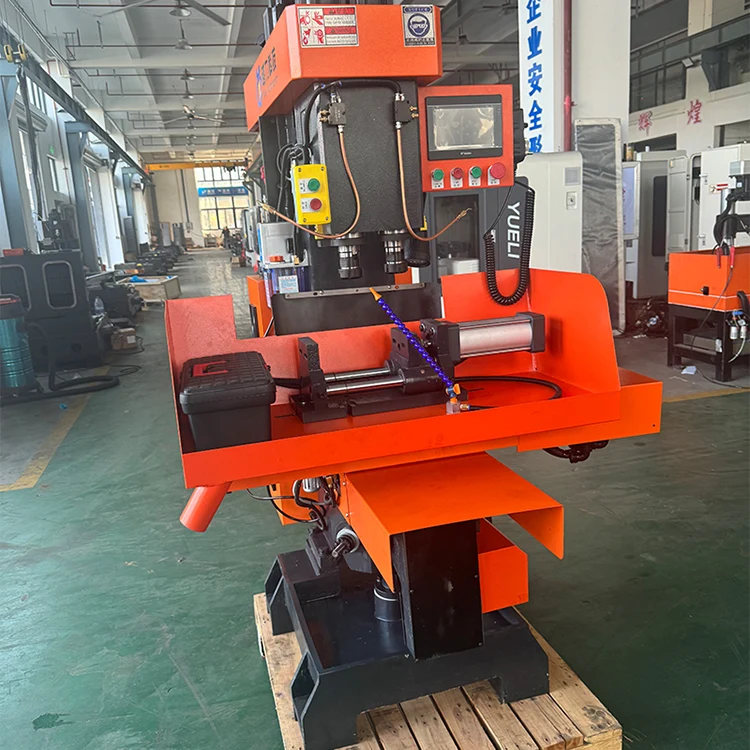

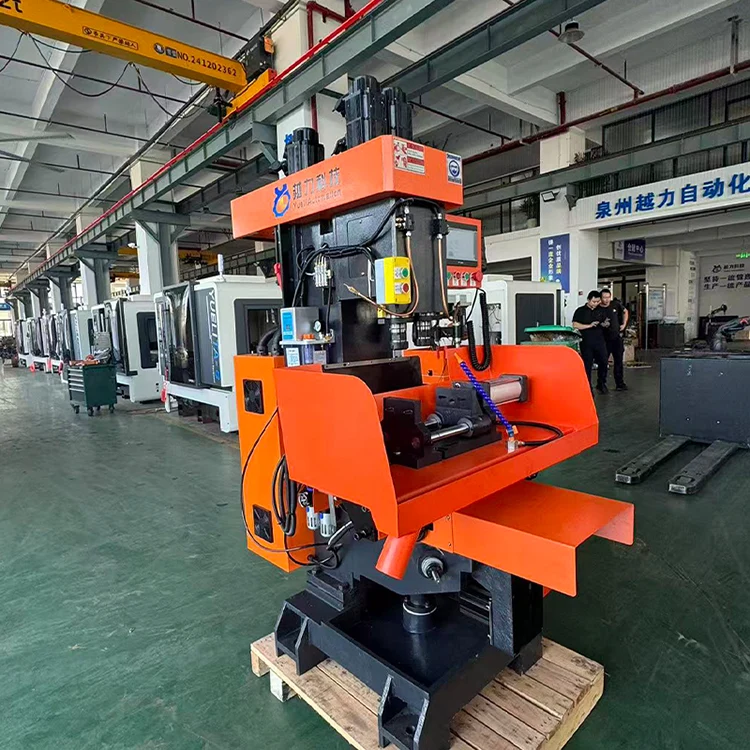

Κάθετη σύνθετη μηχανή διπλού άξονα

Το Vertical Dual-Axis Compound Machine (εσωτερικό μοντέλο ZSK4132X2B) κατασκευάζεται από την Quanzhou Yueli Automation Equipment Co., Ltd. Είναι κατάλληλο για την παραγωγή και την επεξεργασία προϊόντων τοποθέτησης πόρτας μικρής έως μεσαίας παρτίδας. Η εργαλειομηχανή διαθέτει ομαλή και κομψή εμφάνιση, με απλή και διαισθητική λειτουργία και βολική ρύθμιση. Υιοθετώντας τον έλεγχο PLC, διαθέτει υψηλότερο επίπεδο αυτοματισμού και εξαιρετική αξιοπιστία, που μειώνει την ένταση εργασίας των χειριστών. Επιτρέπει σε έναν χειριστή να διαχειρίζεται πολλαπλές μηχανές και χρησιμεύει ως ιδανικός εξοπλισμός επεξεργασίας υψηλής απόδοσης και αντιρρύπανσης.

Εισαγωγή Προϊόντος

Το Σύνθετο μηχάνημα Vertical Dual-Axis Compound είναι κατάλληλο για την παραγωγή και την επεξεργασία προϊόντων τοποθέτησης θυρών μικρής έως μεσαίας παρτίδας. Η εργαλειομηχανή διαθέτει ομαλή και κομψή εμφάνιση, με απλή και διαισθητική λειτουργία και βολική ρύθμιση. Υιοθετώντας τον έλεγχο PLC, διαθέτει υψηλότερο επίπεδο αυτοματισμού και εξαιρετική αξιοπιστία, η οποία μειώνει την ένταση εργασίας των χειριστών. Επιτρέπει σε έναν χειριστή να διαχειρίζεται πολλαπλές μηχανές και χρησιμεύει ως ιδανικός εξοπλισμός επεξεργασίας υψηλής απόδοσης και αντιρρύπανσης.

· Λεία και κομψή εμφάνιση με απλή και διαισθητική λειτουργία.

· Βολική ρύθμιση και υψηλότερο επίπεδο αυτοματισμού με έλεγχο PLC.

· Εξαιρετική αξιοπιστία με μειωμένη ένταση εργασίας.

· Ένας χειριστής μπορεί να διαχειρίζεται πολλά μηχανήματα.

Κύριες Τεχνικές Παράμετροι

Οι ακόλουθες τεχνικές παράμετροι ισχύουν για τη σύνθετη μηχανή κάθετου διπλού άξονα.

Δομή και Χαρακτηριστικά Μηχανής

Η Σύνθετη μηχανή κάθετου διπλού άξονα έχει τα ακόλουθα δομικά χαρακτηριστικά και χαρακτηριστικά απόδοσης.

· Η επεξεργασία, η γεώτρηση, η ανασκόπηση και το τρύπημα μεγάλου αριθμού εξαρτημάτων μπορούν να ολοκληρωθούν με μία κίνηση με υψηλή απόδοση.

· Η δομή του αμαξώματος είναι συμπαγής και έχει καλή ακαμψία.

· Ο κύριος άξονας είναι κατασκευασμένος από κράμα χάλυβα υψηλής ποιότητας, σκληρυμένο και θερμικά επεξεργασμένο, γείωση ακριβείας και έχει υψηλή αντοχή στη φθορά.

· Η ολισθαίνουσα επιφάνεια σβήνει με υπερήχους και διαθέτει συσκευή λίπανσης για τη διασφάλιση της διάρκειας ζωής της συρόμενης επιφάνειας.

· Ο πάγκος εργασίας κινείται αριστερά και δεξιά με μια συσκευή εκκίνησης και μια συσκευή εντοπισμού θέσης buffer, η οποία έχει μικρή δόνηση και γρήγορη κίνηση.

· Η λαβή υιοθετεί τον τύπο ράβδου έλξης, που δεν πέφτει εύκολα και έχει υψηλή ασφάλεια.

Δομή και Απόδοση

Ο σχεδιασμός της Σύνθετης μηχανής κάθετου διπλού άξονα υιοθετεί τα δομικά χαρακτηριστικά της φρέζας και της συσκευής εκκίνησης στήριξης, με τα πλεονεκτήματα της υψηλής απόδοσης επεξεργασίας, της σταθερής ακρίβειας και της απλής διαδικασίας λειτουργίας.

· Αντικατάσταση ιμάντα και δομή τάνυσης, εύκολη αλλαγή της ταχύτητας και τέντωμα του ιμάντα.

· Ο κύριος άξονας κινείται από έναν κινητήρα 4KW/4P μέσω ενός σύγχρονου ιμάντα, με υψηλή απόδοση μετάδοσης και χαμηλό θόρυβο.

· Ο μηχανισμός αυτόματης ανάκτησης αριστερού και δεξιού άξονα μπορεί πάντα να διατηρεί τον άξονα σε κατάσταση έτοιμη για επεξεργασία, εξοικονομώντας χρόνο και βελτιώνοντας την αποδοτικότητα της εργασίας.

· Η λαβή ανύψωσης μπορεί εύκολα να περιστραφεί για να πραγματοποιηθεί η ανύψωση της πλατφόρμας ανύψωσης.

· Ο πάγκος εργασίας είναι εξοπλισμένος με τοποθέτηση buffer για να διασφαλίζεται αξιόπιστη τοποθέτηση και σταθερή ακρίβεια.

· Ο μεσαίος φορέας και η πλατφόρμα ανύψωσης έχουν σχεδιαστεί με μηχανισμούς ασφάλισης για τη διασφάλιση της σταθερής τοποθέτησης του τεμαχίου εργασίας, η οποία συμβάλλει στη διασφάλιση της ακρίβειας επεξεργασίας.

· Η πνευματική συσκευή χρησιμοποιείται για να πραγματοποιήσει αυτόματο έλεγχο, καλή αξιοπιστία και να εξασφαλίσει υψηλή απόδοση και υψηλή ακρίβεια επεξεργασίας.

Σύστημα Λίπανσης

Η Σύνθετη μηχανή κάθετου διπλού άξονα χρησιμοποιεί ένα αυτόματο σύστημα λίπανσης θετικής μετατόπισης. Ισχύει το ακόλουθο πρόγραμμα λίπανσης.

Ηλεκτρικό Σύστημα

Η Σύνθετη μηχανή κάθετου διπλού άξονα χρησιμοποιεί την ακόλουθη διαμόρφωση ηλεκτρικού συστήματος.

· Σύστημα CNC: Sunicon.

· Σερβοκινητήρας: Sunicon.

· Σερβοκινητήρας ατράκτου: Τεχνολογία Zhima.

· Ρυθμιστής AC: Schneider.

· Ρελέ: Omron.

· Πνευματική μέγγενη: YUELI.

Προστασία Ασφαλείας

Η Σύνθετη μηχανή κάθετου διπλού άξονα συμμορφώνεται με τις γενικές τεχνικές απαιτήσεις GB 15760-2004 για την προστασία ασφαλείας των εργαλειομηχανών κοπής μετάλλων και είναι εξοπλισμένο με τις απαραίτητες διατάξεις ασφαλείας και προειδοποιητικές πινακίδες.

· Το X-axis χρησιμοποιεί μια πλήρως κλειστή ασπίδα λαμαρίνας από ανοξείδωτο χάλυβα για να μπλοκάρει αποτελεσματικά τα υγρά κοπής και τα τσιπ.

· Ο άξονας Z χρησιμοποιεί προστασία από λαμαρίνα και τηλεσκοπικό κάλυμμα για να παρατείνει αποτελεσματικά τη διάρκεια ζωής.

· Οι άξονες X και Z είναι εξοπλισμένοι με σκληρά και μαλακά όρια για την αποφυγή δυσλειτουργιών που προκαλούνται από σφάλματα λειτουργίας, σφάλματα προγραμματισμού, αστοχίες μονάδας δίσκου κ.λπ.

· Ο ηλεκτρικός σχεδιασμός συμμορφώνεται με το ηλεκτρικό πρότυπο GB5226.1 με προστασία από υπερένταση και βραχυκύκλωμα.

· Το ηλεκτρικό ντουλάπι υιοθετεί έναν πλήρως κλειστό σχεδιασμό με ανεμιστήρες αξονικής ροής για απαγωγή θερμότητας.

· Το σύστημα NC έχει ενσωματωμένη μπαταρία. Εάν το σύστημα χάσει ισχύ, τα αποθηκευμένα προγράμματα μηχανικής κατεργασίας δεν θα χαθούν.

· Λειτουργία συναγερμού και κουμπί διακοπής έκτακτης ανάγκης για την αποφυγή ζημιών που προκαλούνται από διάφορα ξαφνικά σφάλματα.

Τυπικά αξεσουάρ και έγγραφα

Το Σύνθετο μηχάνημα κάθετου διπλού άξονα διατίθεται με τα ακόλουθα αξεσουάρ και έγγραφα.

Εργαλεία που περιλαμβάνονται:

· Κλειδί διπλού άκρου 17-19, 12-14, 8-10, 22-24 (1 το καθένα)

· Διακόπτης εγγύτητας (2 τεμάχια)

· Κολέτα Φ20 (2 τεμάχια)

· Εξαγωνικό κλειδί 1,5-10 (1 σετ)

Συχνές Ερωτήσεις

Ποιο είναι το σύστημα CNC που χρησιμοποιείται σε αυτό το σύνθετο μηχάνημα κάθετου διπλού άξονα;

Το μηχάνημα χρησιμοποιεί το σύστημα Sunicon CNC.

Ποια είναι η κωνικότητα του άξονα και η μέγιστη ικανότητα διάτρησης;

Η κωνικότητα του άξονα είναι NT30. Η μέγιστη διάμετρος διάτρησης είναι 32 mm για τα χάλκινα μέρη και η μέγιστη διάμετρος τρυπήματος είναι M32.

Ποιες είναι οι διαδρομές του άξονα X, Y και Z1/Z2;

Η διαδρομή του άξονα X είναι 320 mm, η διαδρομή του άξονα Y είναι 120 mm και η διαδρομή του άξονα Z1/Z2 είναι 110 mm.

Ποια είναι η ταχύτητα του άξονα και το βάρος της μηχανής;

Η ταχύτητα του άξονα κυμαίνεται από 10 έως 3000 r/min με ρυθμιζόμενη ταχύτητα. Το βάρος του μηχανήματος είναι 900 κιλά.

Ποια είναι η συνολική απαίτηση ισχύος;

Η συνολική ισχύς τροφοδοσίας είναι 7KW.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, Κίνα – Ιδρύθηκε το 2013
