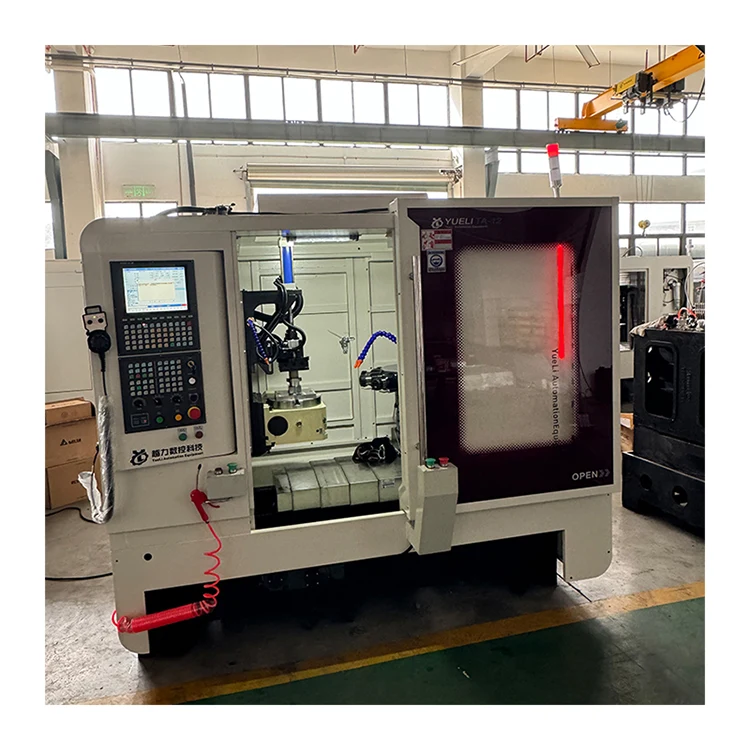

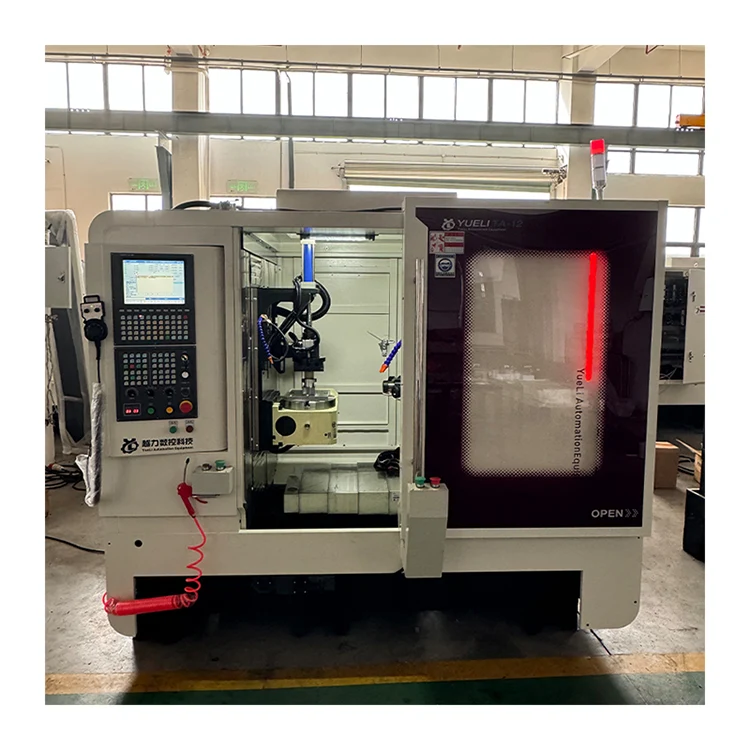

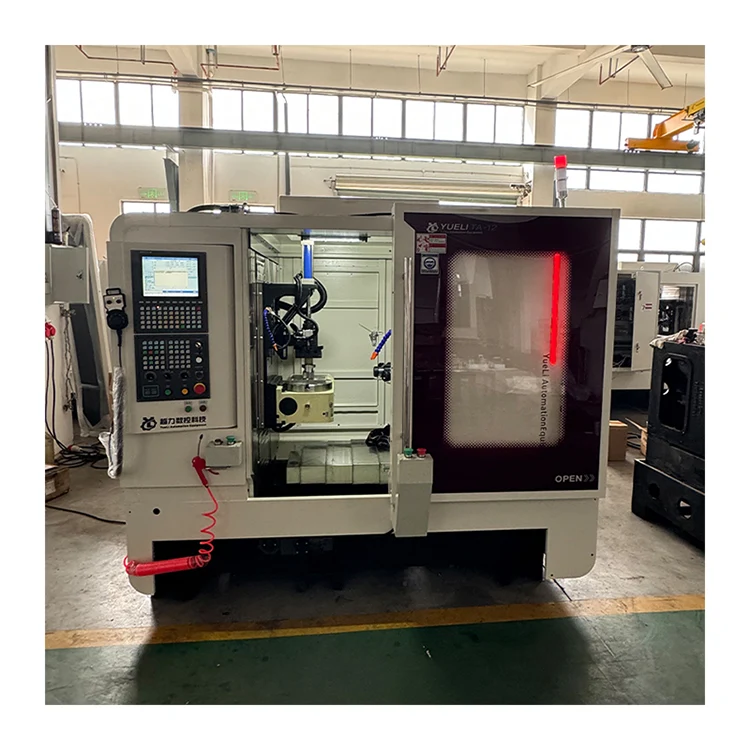

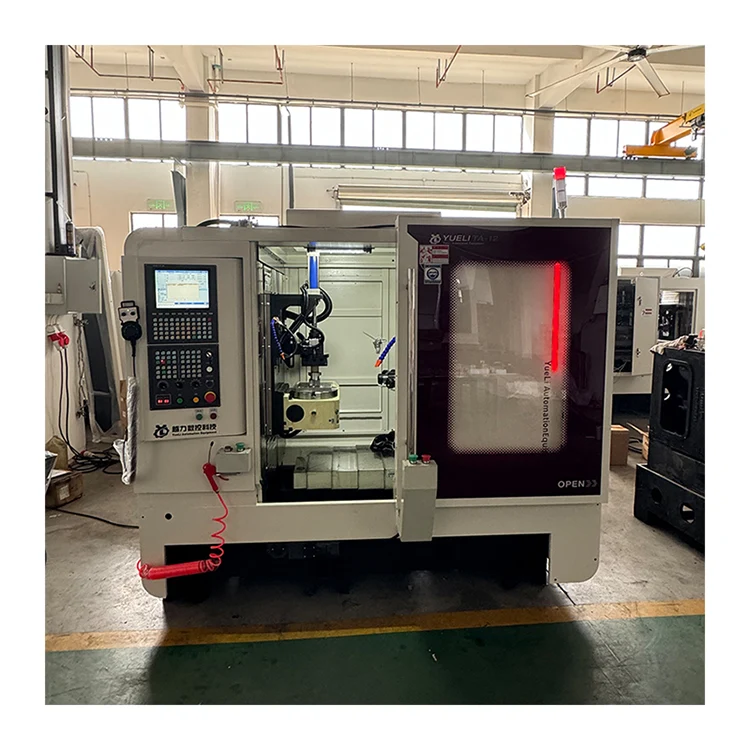

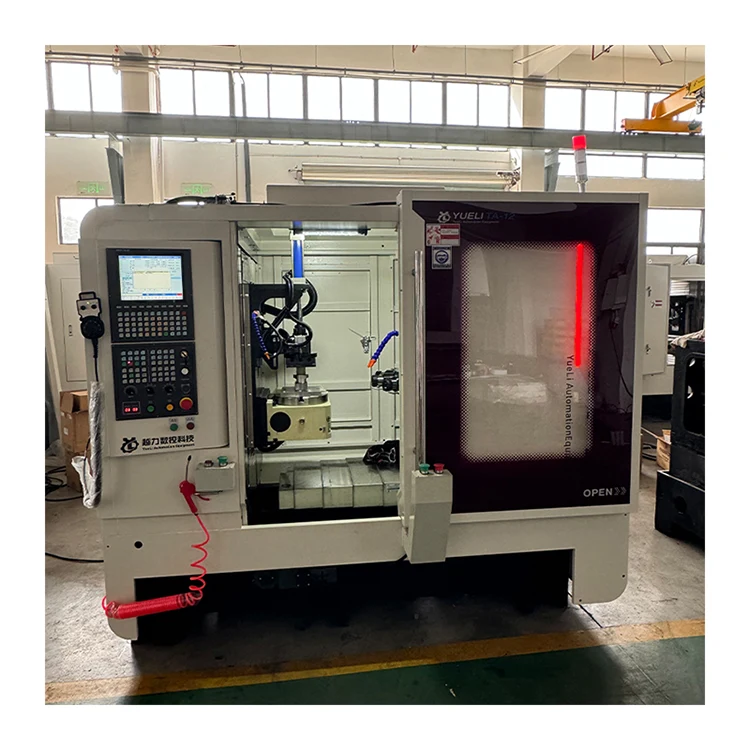

Οριζόντια μηχανή πυργίσκου CNC 12 αξόνων

Το Horizontal 12-spindle CNC Turret Machine (εσωτερικό μοντέλο TA-12) κατασκευάζεται από την Quanzhou Yueli Automation Equipment Co., Ltd. Είναι κατάλληλο για την παραγωγή και την επεξεργασία παρτίδων μεγάλου και μεσαίου όγκου. Το μηχάνημα διαθέτει ομαλή και γενναιόδωρη εμφάνιση, απλή και διαισθητική λειτουργία και βολική ρύθμιση. Με τον έλεγχο CNC, προσφέρει υψηλότερο αυτοματισμό, καλή αξιοπιστία και μειωμένη ένταση εργασίας, επιτρέποντας σε ένα άτομο να χειρίζεται και να διαχειρίζεται πολλαπλές μηχανές. Αυτό το προϊόν είναι ένας ιδανικός εξοπλισμός επεξεργασίας υψηλής απόδοσης κατά της ρύπανσης.

Εισαγωγή Προϊόντος

Το Horizontal 12-spindle CNC Turret Machine είναι κατάλληλο για την παραγωγή και την επεξεργασία παρτίδων μεγάλου και μεσαίου όγκου. Η εμφάνιση του μηχανήματος είναι ομαλή και γενναιόδωρη, η λειτουργία είναι απλή και διαισθητική και η ρύθμιση είναι βολική. Ο έλεγχος CNC υιοθετείται, ο βαθμός αυτοματισμού είναι υψηλότερος, η αξιοπιστία είναι καλή, η ένταση εργασίας του χειριστή μειώνεται και η λειτουργία και η διαχείριση ενός ατόμου και πολλαπλών μηχανών μπορεί να πραγματοποιηθεί.

Παράμετροι Τεχνικής Διαμόρφωσης

Τα ακόλουθα εξαρτήματα και προδιαγραφές ισχύουν για το μηχάνημα CNC Turret Horizontal 12 ατράκτων.

Κύριες Τεχνικές Παράμετροι

Οι ακόλουθες τεχνικές παράμετροι ισχύουν για το μηχάνημα οριζόντιου πυργίσκου CNC 12 αξόνων.

Δομή και απόδοση μηχανής

Η Οριζόντια μηχανή πυργίσκου CNC 12 αξόνων έχει τα ακόλουθα δομικά χαρακτηριστικά και χαρακτηριστικά απόδοσης.

· Απλό κέντρο μηχανικής κατεργασίας. Ο έλεγχος προγράμματος χρησιμοποιεί σύστημα ελέγχου Taiwan Hust με λειτουργία ανίχνευσης για την αποφυγή ζημιών στη βρύση ή στο εργαλείο λόγω βλάβης της ηλεκτρομαγνητικής βαλβίδας ή του κυλίνδρου. Φιλικός διάλογος ανθρώπου-μηχανής για εύκολη λειτουργία.

· Κατάλληλο για επεξεργασία εξαρτημάτων μεγάλης και μεσαίας παρτίδας. Ολοκληρώθηκε η εφάπαξ σύσφιξη. Υψηλή απόδοση και καλή ακρίβεια.

· Ο μηχανισμός κτυπήματος δεν χρειάζεται να αντικαταστήσει τον οδηγό βίδας. Το γήπεδο είναι στάνταρ. Ο κύριος σερβοκινητήρας Beijing CTB με μετατροπή ίδιας συχνότητας βελτιώνει την τραχύτητα της επιφάνειας του σπειρώματος και διασφαλίζει την ακρίβεια.

· Ανεξάρτητη έρευνα και ανάπτυξη εξαρτημάτων κεφαλής ισχύος. Τρίψιμο ακριβείας. Καλή αντοχή στη φθορά. Μεγάλη διάρκεια ζωής.

· Το σύστημα CNC Hust επιτρέπει τη ρύθμιση της ταχύτητας τροφοδοσίας σύμφωνα με τις ανάγκες. Μετά από μακροχρόνια χρήση, η βίδα μολύβδου φθείρεται, το σύστημα έχει λειτουργία αντιστάθμισης εργαλείου.

· Κάθε μηχανοκίνητη συρόμενη επιφάνεια χρησιμοποιεί κεντρική συσκευή αυτόματης λίπανσης για να διασφαλίσει τη διάρκεια ζωής των εργαλειομηχανών.

· Κίνηση συρόμενου τραπεζιού με σερβοκινητήρα. Πολλαπλές συντεταγμένες μπορούν να ρυθμιστούν ψηφιακά. Υψηλή ακρίβεια τοποθέτησης. Χαμηλοί κραδασμοί. Γρήγορη ανταπόκριση.

· Κατά την επεξεργασία, η κατάσταση του τεμαχίου εργασίας εμφανίζεται στην οθόνη αφής. Λειτουργία συναγερμού για βλάβες.

· Η πλήρως κλειστή προστασία διασφαλίζει την προσωπική ασφάλεια και βελτιώνει το περιβάλλον επεξεργασίας.

Κύρια δομικά στοιχεία

Η Οριζόντια μηχανή πυργίσκου CNC 12 ατράκτων αποτελείται από τα ακόλουθα κύρια δομικά στοιχεία.

· Στήλη: 1 σετ

· Ο 4ος άξονας: 1 σετ

· Βάση: 1 σετ

· Ηλεκτρονικό σύστημα: 1 σετ

· Υδραυλική μέγγενη: 1 σετ

· Σύστημα αφαίρεσης τσιπ: 1 σετ

Ηλεκτρικό Σύστημα

Η Οριζόντια μηχανή πυργίσκου CNC 12 ατράκτων χρησιμοποιεί τα ακόλουθα ηλεκτρικά εξαρτήματα.

· Ηλεκτρομαγνητική βαλβίδα: Taiwan AirTAC. Καλή σταθερότητα. Η πίεση αέρα δεν μπορεί να είναι μικρότερη από 0,5 MPa.

· Ρυθμιστής AC: Schneider. Καλή σταθερότητα.

· Ρελέ: Omron. Καλή σταθερότητα.

Σύστημα Λίπανσης

Κάθε κεφαλή ισχύος της Οριζόντιας μηχανής πυργίσκου CNC 12 ατράκτων λιπαίνεται με βούτυρο, το οποίο είναι εύκολο στη χρήση και λειτουργία, διασφαλίζοντας τη διάρκεια ζωής της επιφάνειας λίπανσης.

Τυπικά αξεσουάρ και έγγραφα

Το Horizontal 12-spindle CNC Turret Machine έρχεται με τα ακόλουθα αξεσουάρ και έγγραφα.

· Περιλαμβάνεται εργαλειοθήκη: Διπλό κλειδί 17-19, Εξαγωνικό κλειδί 1,5-10 (1 σετ).

· Τυχαία έγγραφα: Προδιαγραφές συστήματος, εγχειρίδιο λειτουργίας, οδηγίες προγράμματος οδήγησης (1 αντίγραφο το καθένα).

Συχνές Ερωτήσεις

Ποια είναι η διεπαφή του άξονα και η μέγιστη χωρητικότητα διάτρησης;

Η διεπαφή του άξονα είναι ER40. Η μέγιστη διάμετρος διάτρησης είναι 60 mm για τις διαμπερείς οπές χαλκού και η μέγιστη διάμετρος τρυπήματος είναι M50×3 mm για τον χαλκό.

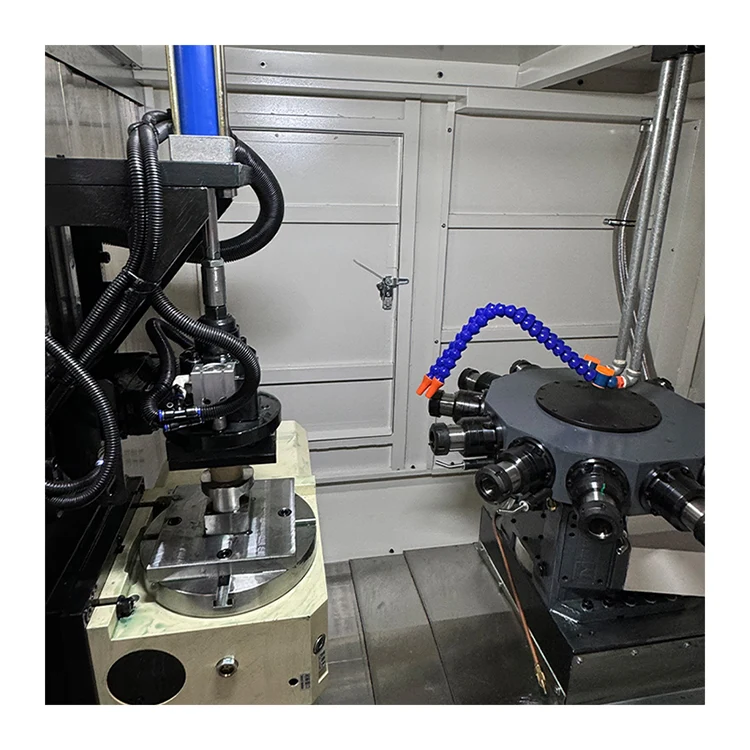

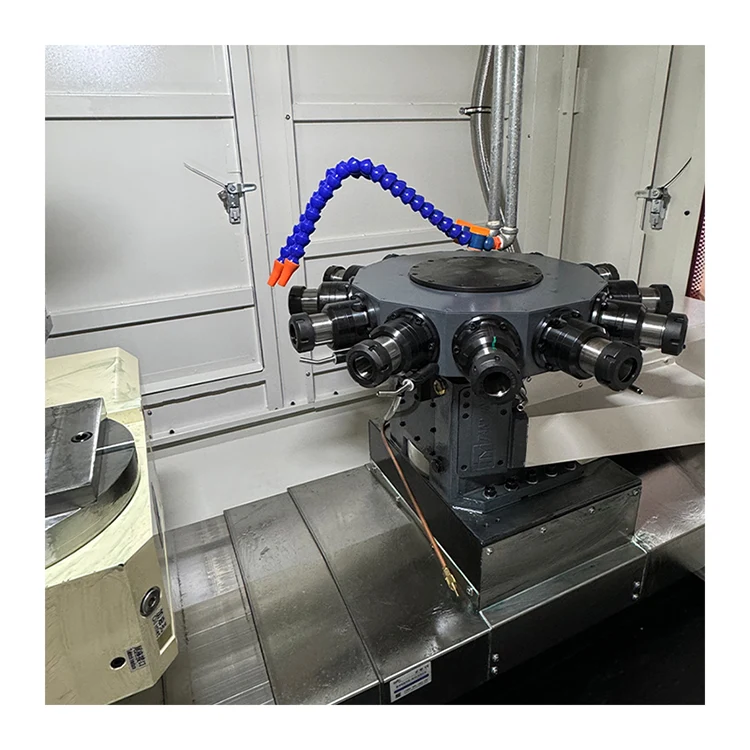

Πόσες άξονες έχει ο πυργίσκος;

Ο περιστροφικός πυργίσκος έχει 12 άξονες. Ο χρόνος αλλαγής εργαλείου είναι 0,8 δευτερόλεπτα ανά 180 μοίρες.

Ποιες είναι οι διαδρομές των αξόνων Χ, Υ και Ζ;

Η διαδρομή του άξονα X είναι 350 mm, η διαδρομή του άξονα Y είναι 400 mm και η διαδρομή του άξονα Z είναι 300 mm. Η μέγιστη ταχύτητα κίνησης για όλους τους άξονες είναι 30 m/min.

Τι είναι το σύστημα CNC και η ισχύς του κινητήρα του άξονα;

Το μηχάνημα χρησιμοποιεί το σύστημα Taiwan Hust CNC με ισχύ κινητήρα σερβο άξονα 5,5KW έως 7,5KW (προαιρετικό).

Ποιο είναι το βάρος και οι διαστάσεις του μηχανήματος;

Οι διαστάσεις του μηχανήματος είναι 2200×1765×1922 χιλιοστά με κάλυμμα από λαμαρίνα και το καθαρό βάρος είναι 3500KG.
