Γραμμικός οδηγός Γεωτρύπανο Κέντρο κρούσης Ανοιχτός τύπος

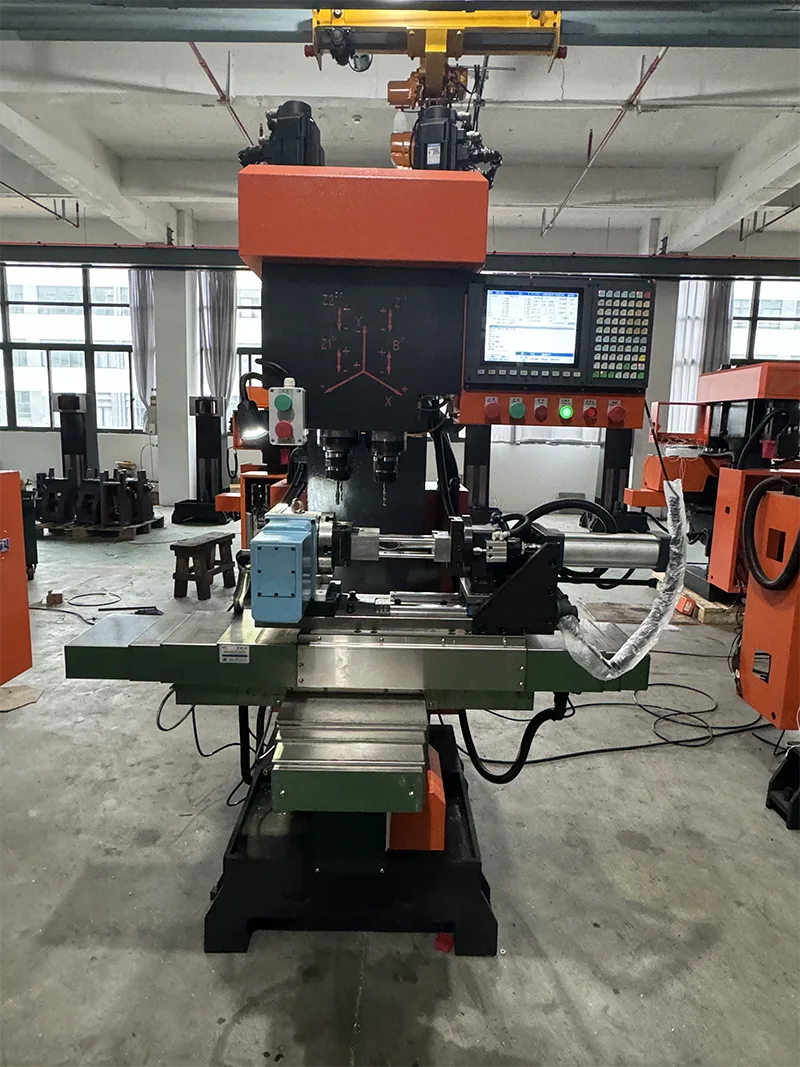

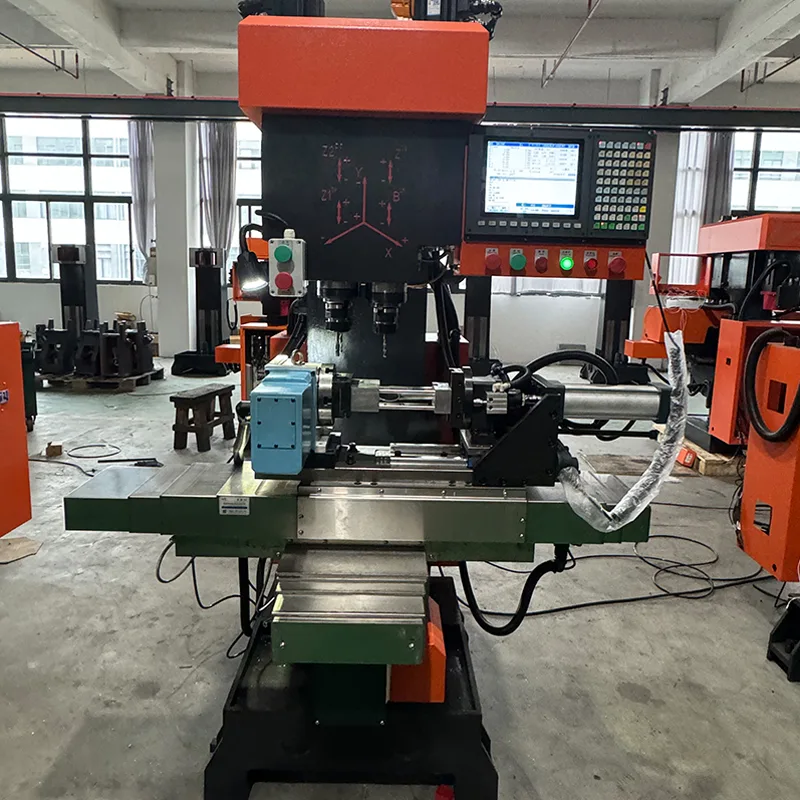

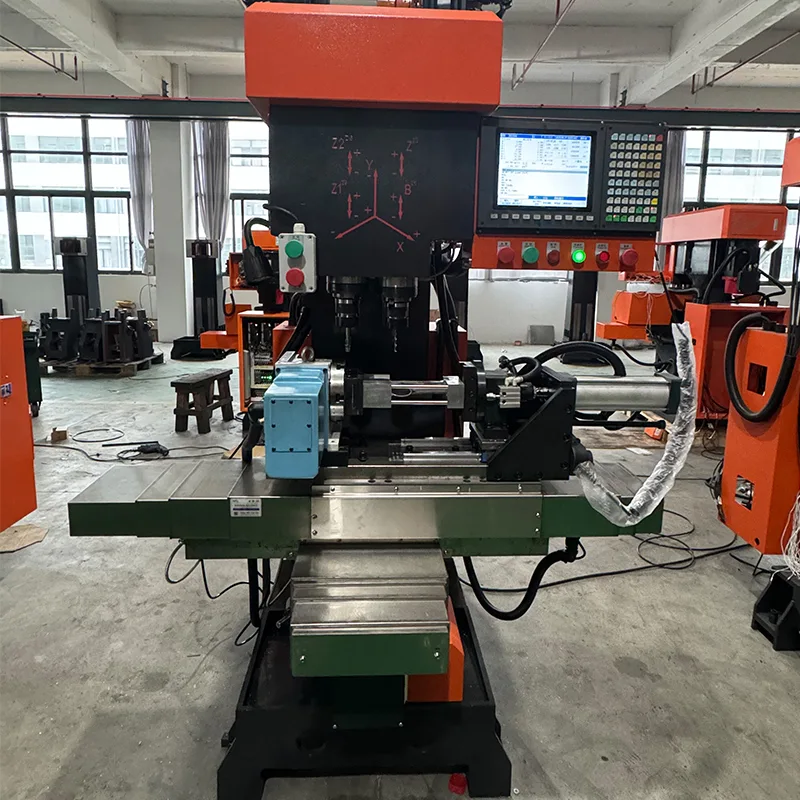

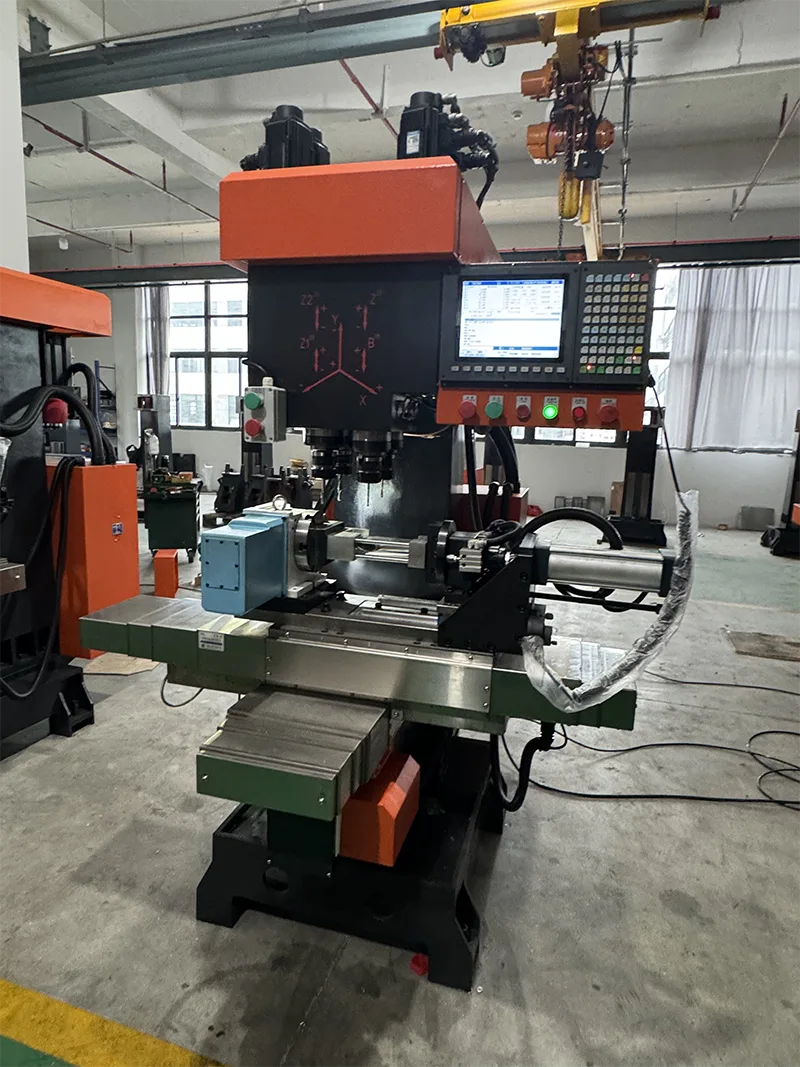

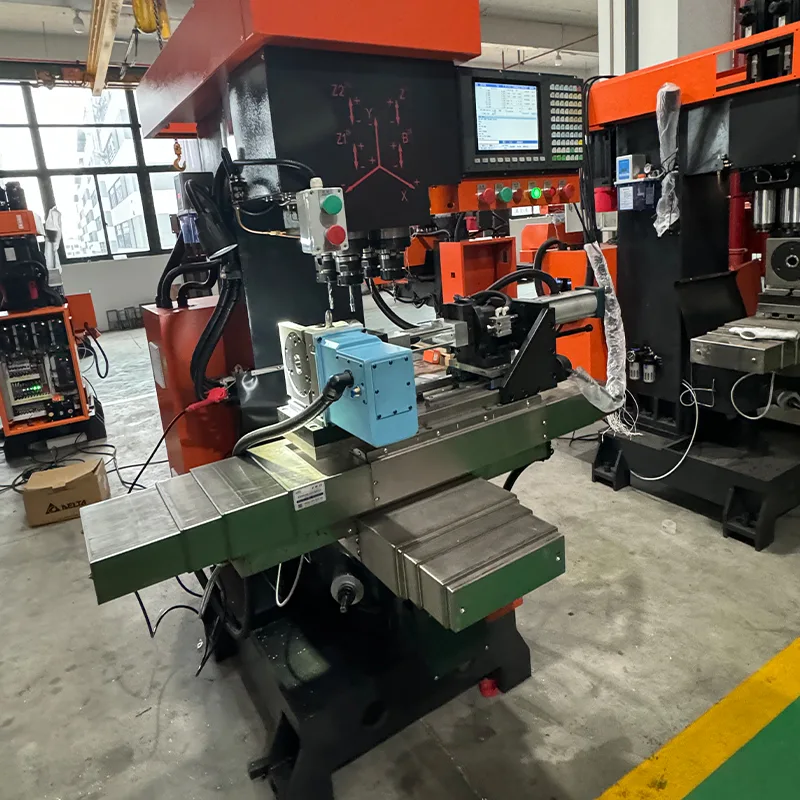

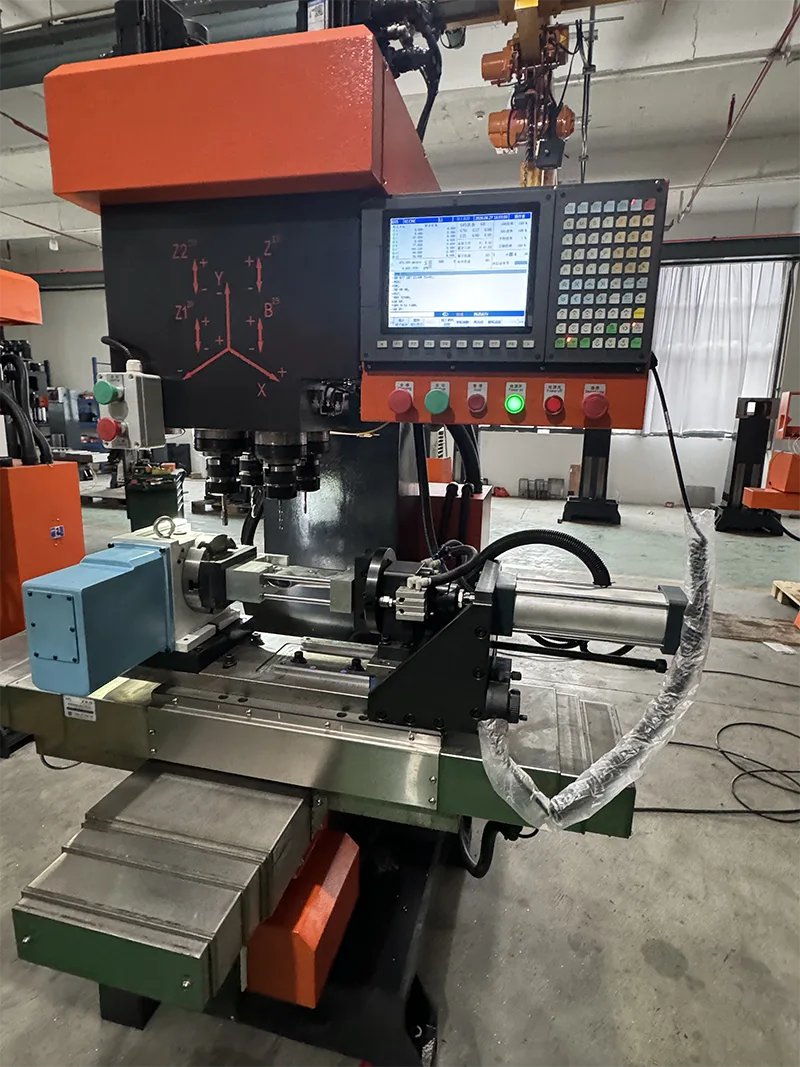

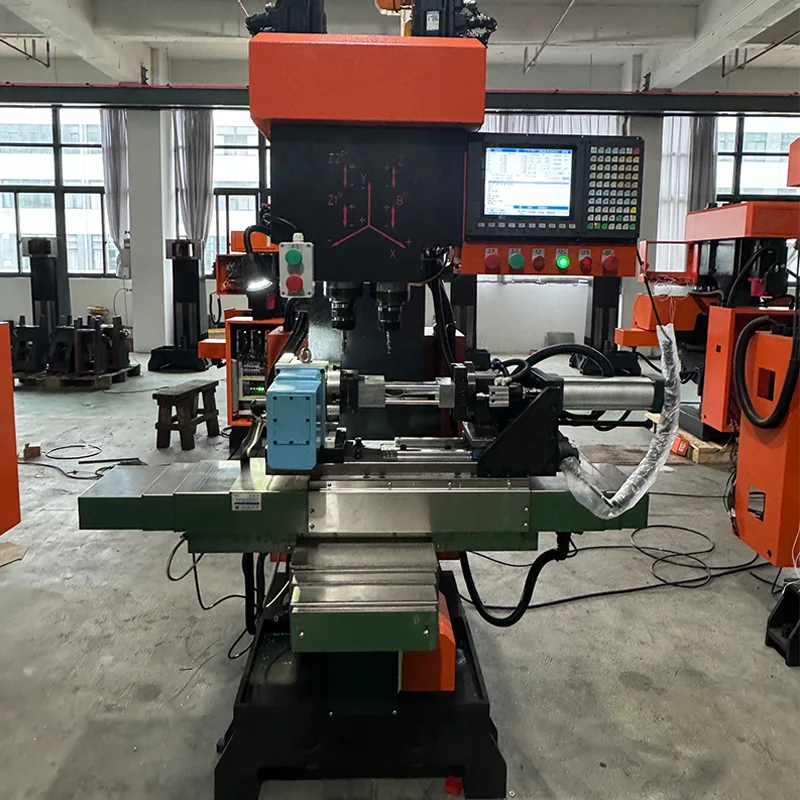

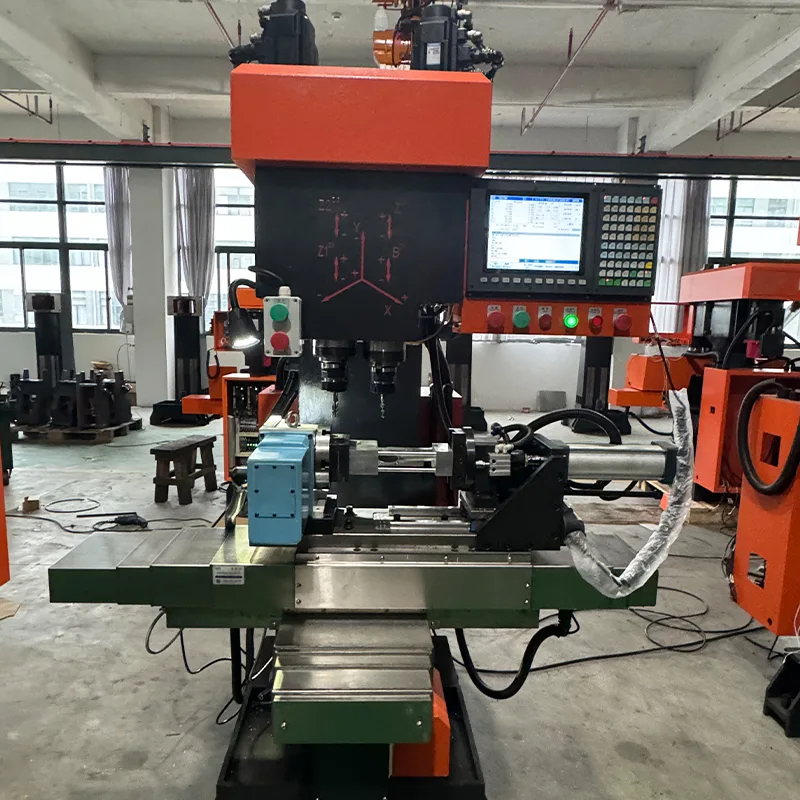

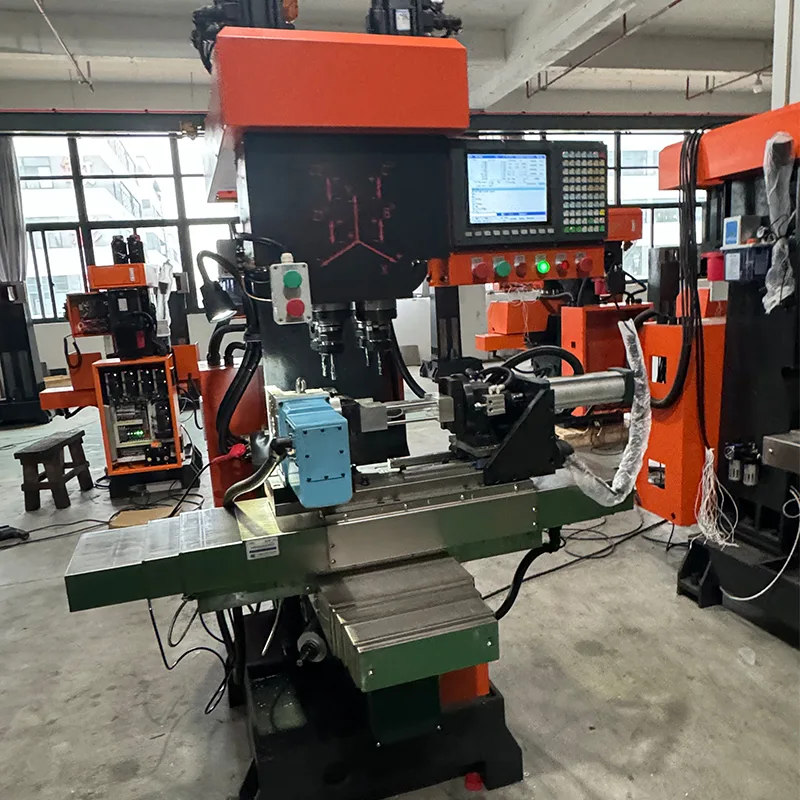

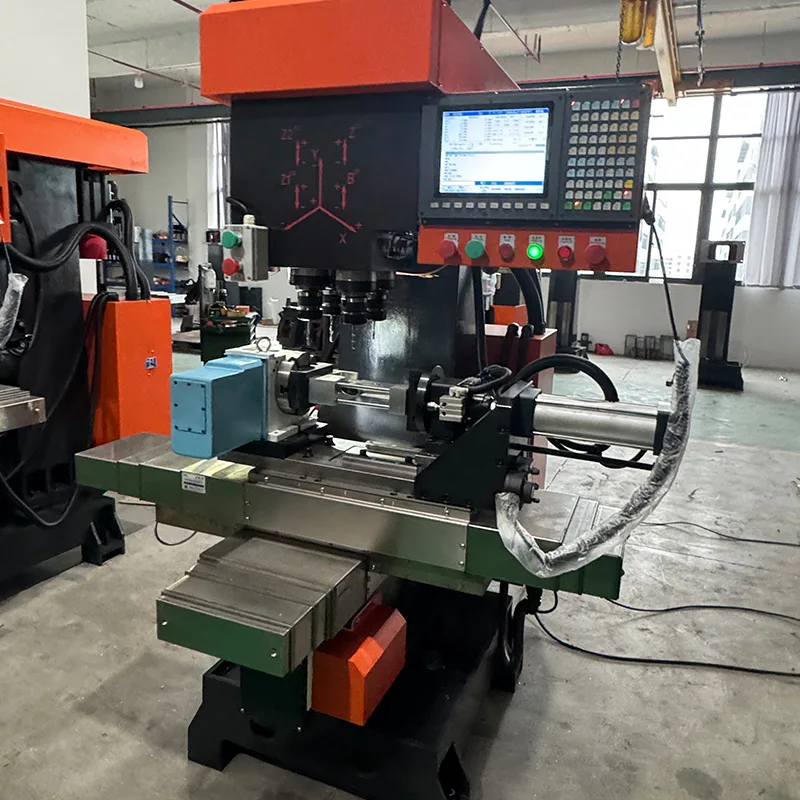

Το ZSK540 Linear Guide Drilling Tapping Center Open Type είναι ένα κατακόρυφο 4 αξόνων γραμμικό κέντρο τρυπήματος με οδηγό σε διαμόρφωση ανοιχτού τύπου. Αυτό το μοντέλο διατίθεται χωρίς περίβλημα από λαμαρίνα, προσφέροντας σχέδιο ανοιχτού πλαισίου κατάλληλο για εφαρμογές όπου δεν απαιτείται πλήρες περίβλημα. Το μηχάνημα είναι εξοπλισμένο με σύστημα CNC διαύλου Taiwan Syntec με οθόνη αφής, που διαθέτει φιλική προς το χρήστη διεπαφή ανθρώπου-μηχανής για διαισθητικό προγραμματισμό και απλή λειτουργία. Με τη λειτουργία CNC 4 αξόνων, και οι τέσσερις άξονες μπορούν να εκτελέσουν εργασίες διάτρησης, τρυπήματος και φρεζαρίσματος. Ο σερβοκινητήρας ατράκτου 5,5 KW με ενσωματωμένο μετατροπέα συχνότητας επιτρέπει άκαμπτο χτύπημα και ρύθμιση ταχύτητας χωρίς βήμα, εξασφαλίζοντας ακρίβεια στη μηχανική κατεργασία.

Διαμόρφωση μηχανής & δομικά χαρακτηριστικά

Το ZSK540 Linear Guide Drilling Tapping Center Open Type είναι κατασκευασμένο με τις ακόλουθες τυπικές διαμορφώσεις και δομικά χαρακτηριστικά.

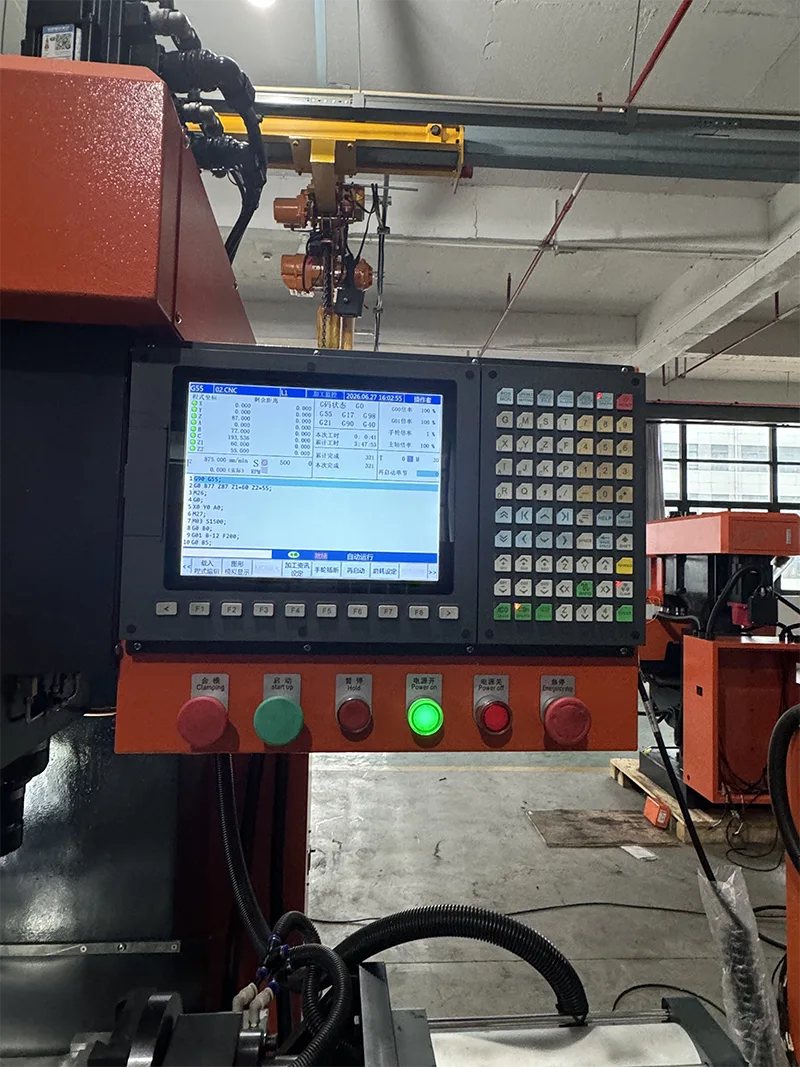

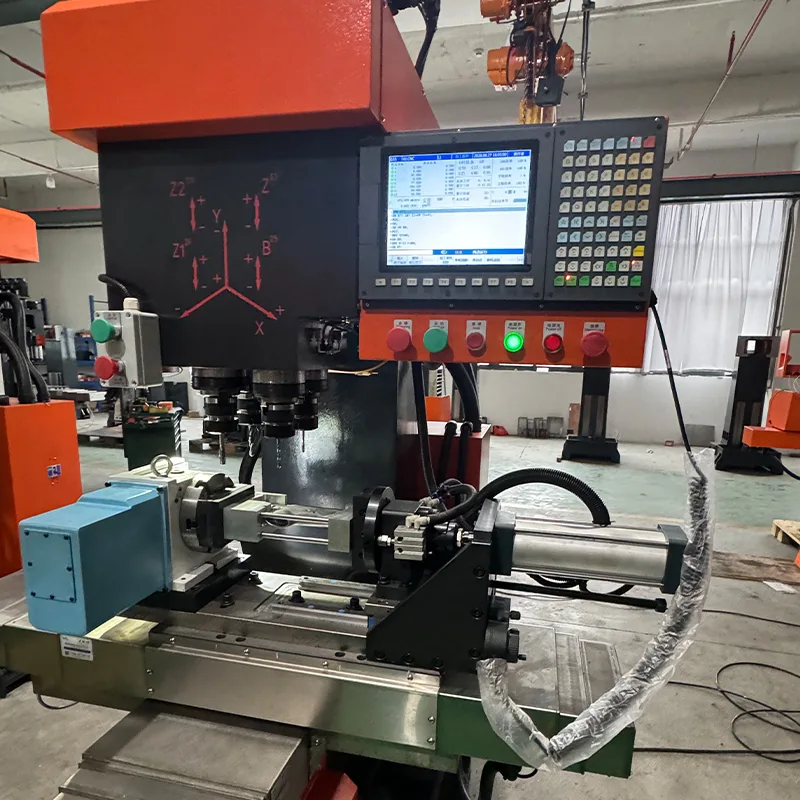

· Σύστημα CNC: Σύστημα CNC λεωφορείου Taiwan Syntec με οθόνη αφής. Φιλική προς το χρήστη διεπαφή ανθρώπου-μηχανής. Διαισθητικός προγραμματισμός. Απλή λειτουργία. Γρήγορη εκμάθηση.

· Σύστημα Servo: Σερβοκινητήρες Syntec, 5 μονάδες συνολικά (4 με φρένο). Σερβοκινητήρας ατράκτου Huahong 5,5 KW.

· Άτρακτος: κωνικό άξονα BT40. Διάμετρος χιτωνίου ατράκτου 105mm. Ταχύτητα ατράκτου 0-3000 r/min.

· Guideways & Ball Screws: Γραμμικοί οδηγοί Hiwin (6 μονάδες) και σφαιρικές βίδες Dinghan (3 μονάδες). Βήμα άξονα Z 10mm, βήμα άξονα X/Y 16mm. Υποστηρίζει βαριά κοπή.

· Πνευματικά Εξαρτήματα: Πνευματικά εξαρτήματα εισαγωγής Κορέας.

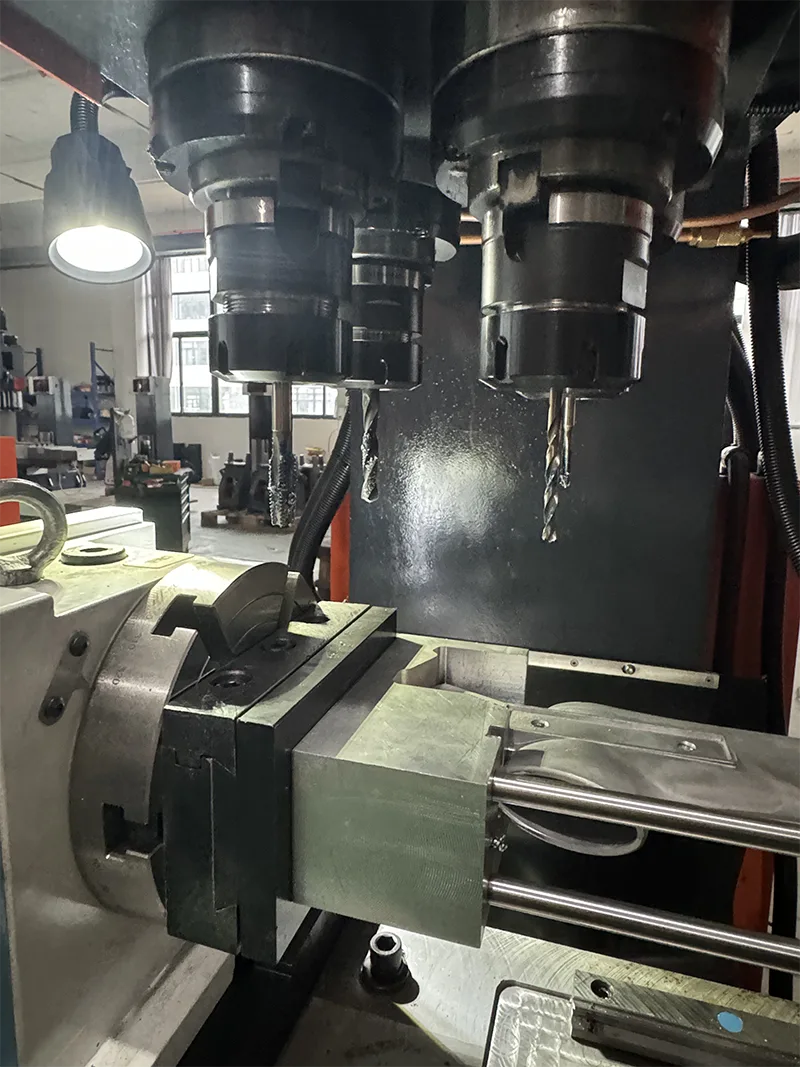

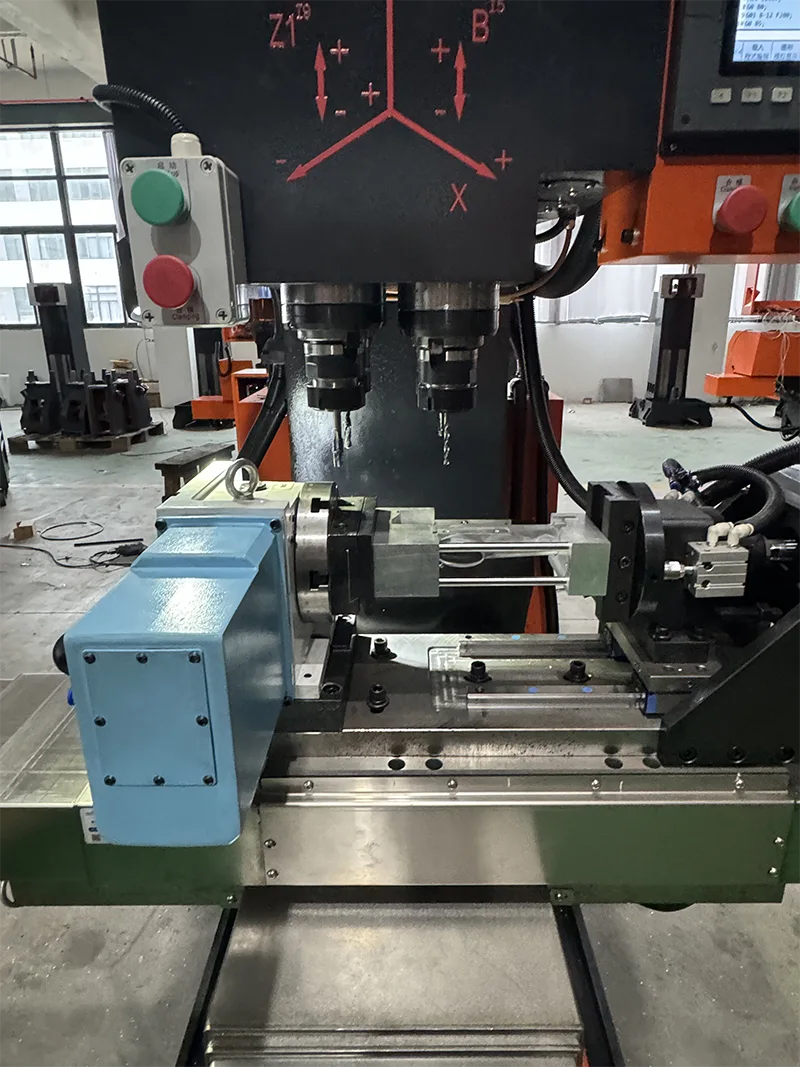

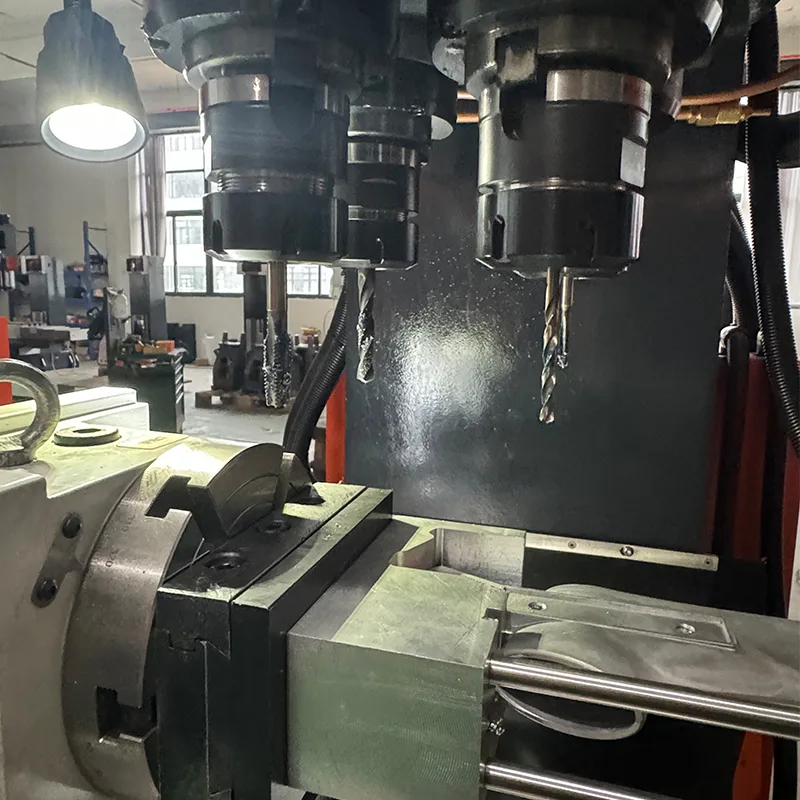

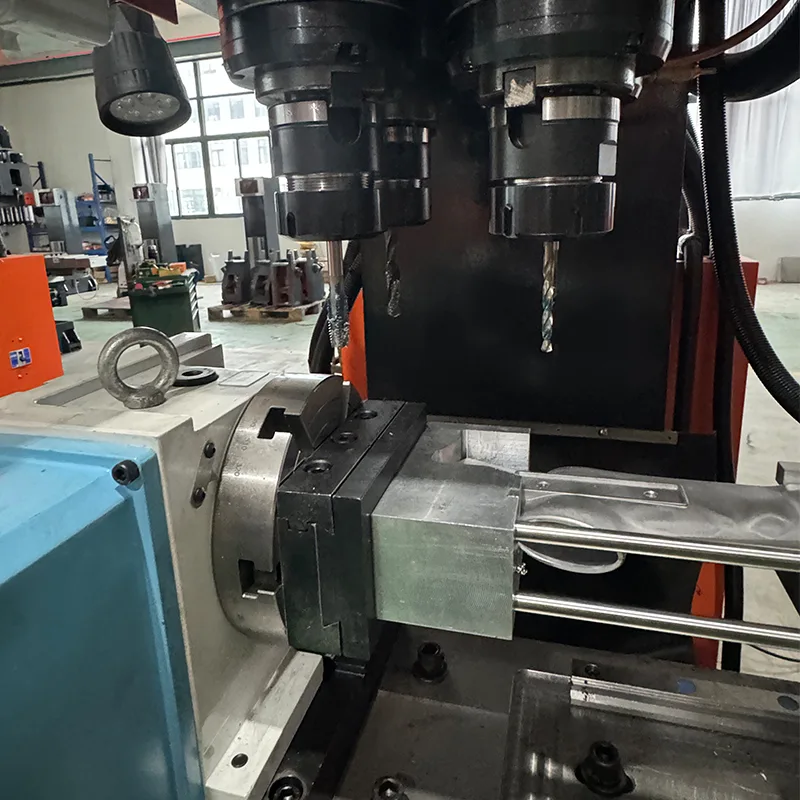

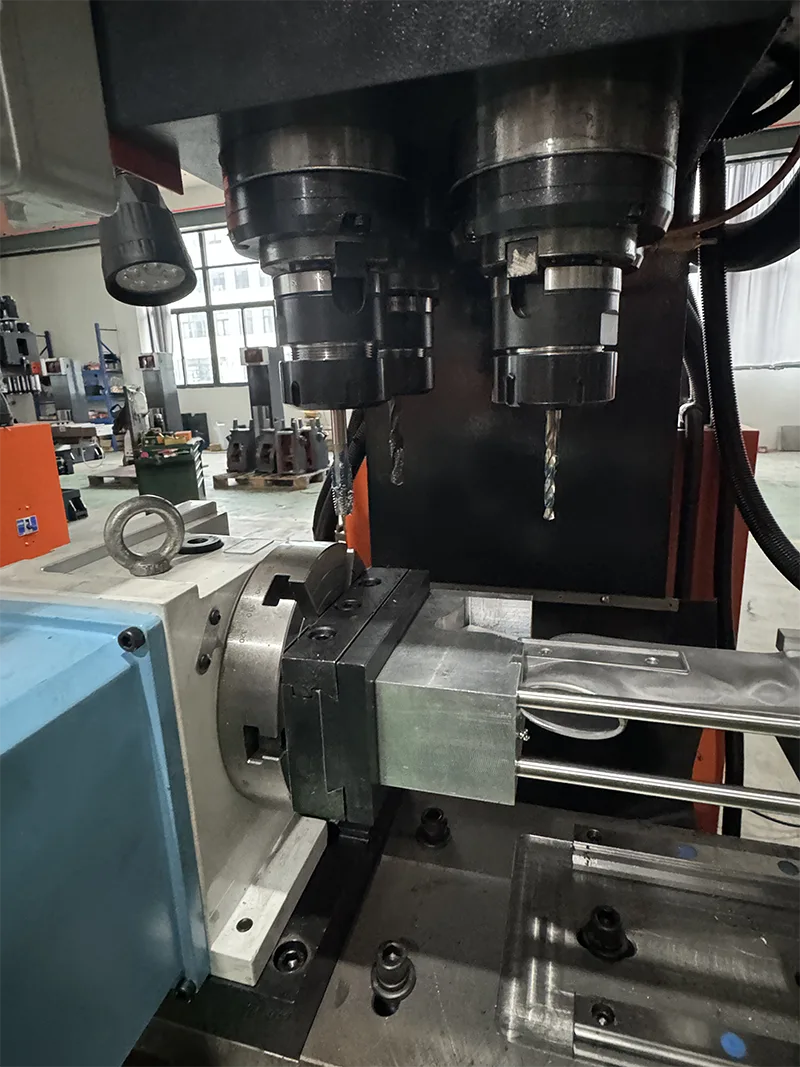

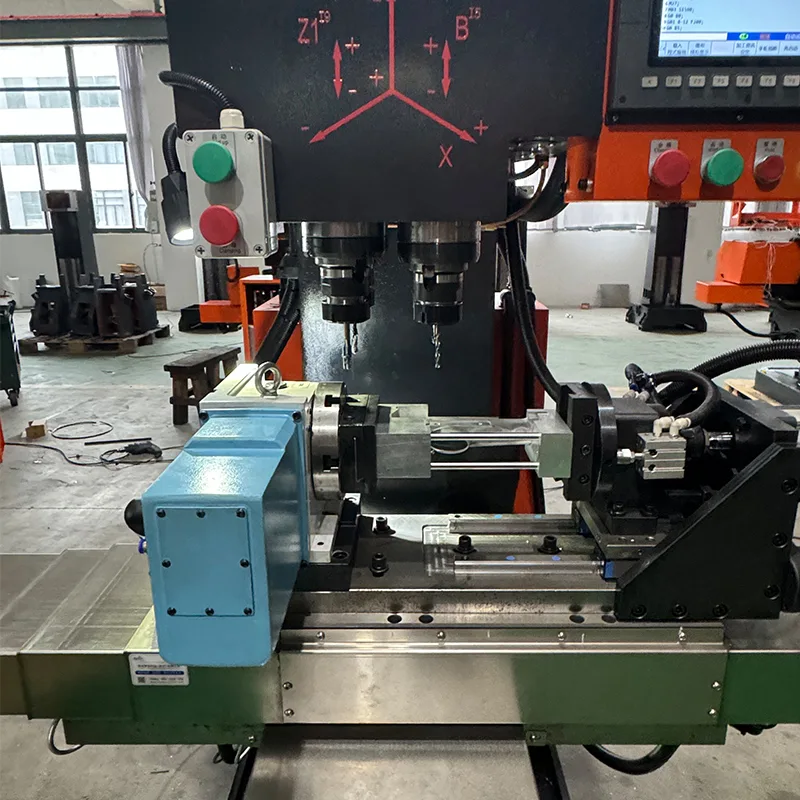

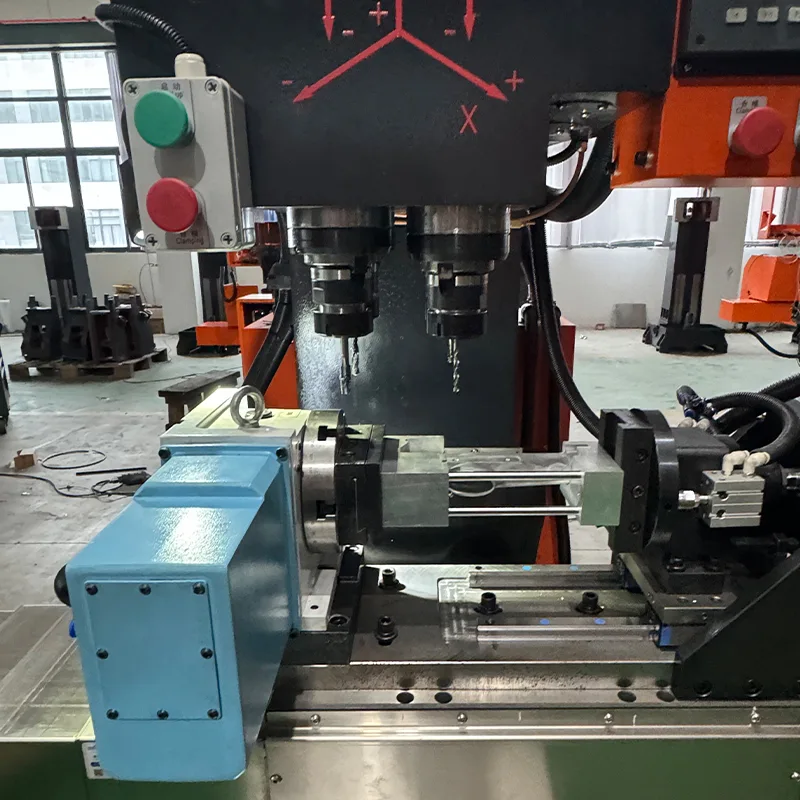

· Τέταρτος άξονας: Εξοπλισμένος με τέταρτο άξονα για διάτρηση, τρύπημα, φρεζάρισμα και σχισμή σε διαφορετικά επίπεδα.

· Ηλεκτρικά εξαρτήματα: Κινεζικά πρότυπα ηλεκτρικά εξαρτήματα. Περιλαμβάνεται δεξαμενή ψυκτικού.

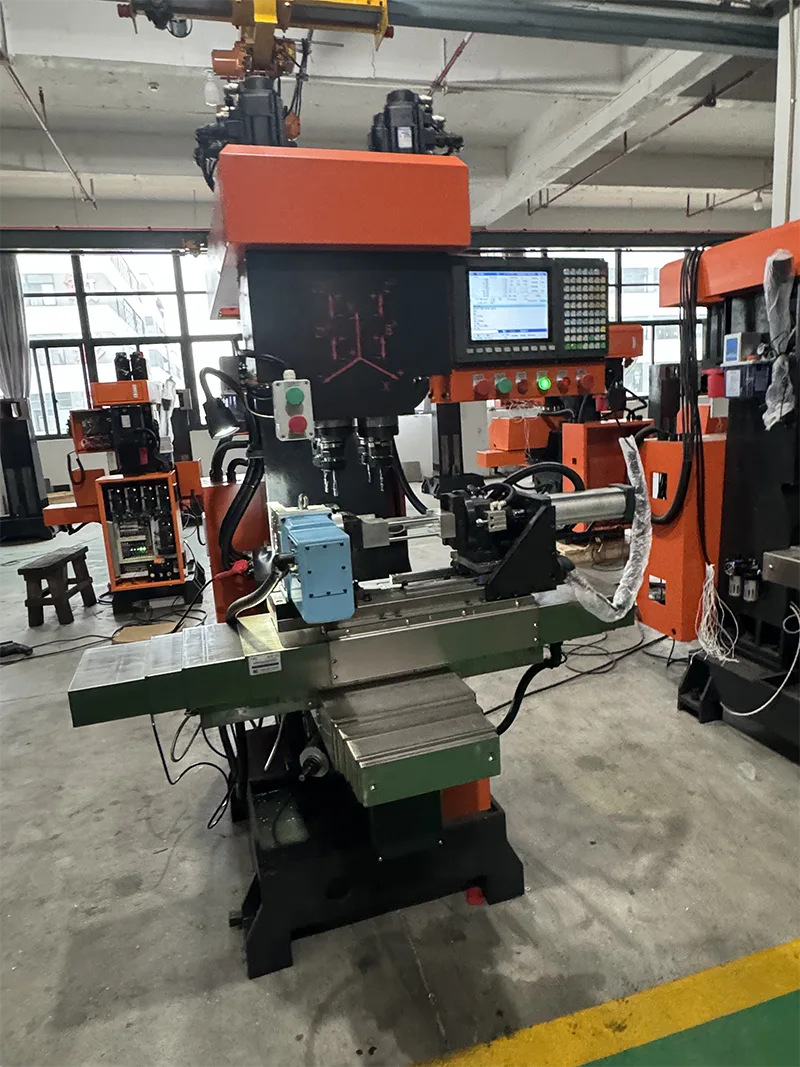

· Σχέδιο ανοιχτού τύπου: Χωρίς περίβλημα από λαμαρίνα. Ανοιχτή δομή πλαισίου για εύκολη πρόσβαση και φόρτωση του τεμαχίου εργασίας.

Τεχνικές Προδιαγραφές

Οι ακόλουθες τεχνικές παράμετροι ισχύουν για τον Ανοιχτό τύπο του κέντρου γεώτρησης διάτρησης ZSK540 Linear Guide.

Προδιαγραφές Τέταρτου Άξονα

Το ZSK540 Linear Guide Drilling Tapping Center Open Type είναι εξοπλισμένο με μονάδα τέταρτου άξονα. Ισχύουν οι ακόλουθες παράμετροι.

Δυνατότητα μηχανικής κατεργασίας & Λειτουργικά Πλεονεκτήματα

Το ZSK540 Linear Guide Drilling Tapping Center Open Type έχει σχεδιαστεί για αποτελεσματική παραγωγή με τις ακόλουθες δυνατότητες και πλεονεκτήματα.

· Επεξεργασία πολλαπλών αξόνων: Η λειτουργία CNC 4 αξόνων επιτρέπει τη διάτρηση, το τρύπημα, το φρεζάρισμα και την σχισμή σε διαφορετικά επίπεδα με τον τέταρτο άξονα.

· Μεγάλη ικανότητα κοπής: Τραπέζι εργασίας και μεσαίο στήριγμα με γραμμικούς οδηγούς κυλίνδρων Hiwin και σφαιρικές βίδες με ρολό υποστηρίζουν βαριές εργασίες κοπής.

· Υψηλή ακρίβεια: Ψηφιακός εντοπισμός θέσης με υψηλή ακρίβεια επαναλαμβανόμενης τοποθέτησης. Γρήγορη ταχύτητα ρύθμισης εργαλείου.

· Παραγωγικότητα: Η βολική λειτουργία επιτρέπει σε έναν χειριστή να λειτουργεί πολλαπλά μηχανήματα, μειώνοντας το κόστος εργασίας και την ένταση εργασίας.

· Σχεδιασμός ανοιχτού τύπου: Κανένα περίβλημα από λαμαρίνα δεν παρέχει εύκολη πρόσβαση για τη φόρτωση και συντήρηση του τεμαχίου εργασίας.

Διαδικασία Κατασκευής & Διασφάλιση Ποιότητας

Η Yueli ακολουθεί αυστηρές διαδικασίες κατασκευής και ποιοτικού ελέγχου για να διασφαλίσει την αξιοπιστία και την ακρίβεια του μηχανήματος.

· Επεξεργασία υλικού: Χυτοσίδηρος επεξεργασμένος μέσω επεξεργασίας υψηλής θερμοκρασίας και γήρανσης για 6 μήνες.

· Συναρμολόγηση ακριβείας: Αυστηρή διαδικασία συναρμολόγησης για γραμμικούς οδηγούς, σφαιρικές βίδες και ρουλεμάν.

· Επαγγελματική απόξεση: Απόξεση βάσης κινητήρα, απόξεση άκρου άξονα και απόξεση επιφάνειας στήριξης στήλης.

· Έλεγχος ποιότητας: Ανίχνευση σφαλμάτων ύψους με ταυτόχρονη μέτρηση ευθύτητας στις κατευθύνσεις Χ και Υ. Κατακόρυφος άξονας στο τραπέζι εργασίας εντός 0,01 mm. Οδηγός άξονα Z στην καθετότητα του πίνακα εντός 0,01 mm. Καθετότητα οδηγού άξονα Χ-Υ εντός 0,005 mm.

· Ιχνηλασιμότητα: Επιστημονική παραγωγή με πλήρως ανιχνεύσιμο σύστημα ποιοτικού ελέγχου.

Πεδία Εφαρμογής

Το ZSK540 Linear Guide Drilling Tapping Center Open Type είναι κατάλληλο για εργασίες κοπής μετάλλων σε πολλές βιομηχανίες που εξυπηρετούνται από τη Yueli.

· Υλικά: Χαλκός, αλουμίνιο, κράμα ψευδάργυρου, χάλυβας.

· Είδη υγιεινής – υδραυλικά εξαρτήματα και εξαρτήματα.

· Βαλβίδες πυροπροστασίας – σώματα και εξαρτήματα βαλβίδων.

· Υλικό – εξοπλισμός ελέγχου πόρτας, ηλεκτρικό υλικό.

· Ανταλλακτικά αυτοκινήτων – εξαρτήματα κινητήρα, αξεσουάρ μοτοσικλετών.

· Αεροδιαστημική – εξαρτήματα ακριβείας.

· Μηχανουργία – γενικά ανταλλακτικά μηχανημάτων.

Συχνές Ερωτήσεις

Ποια είναι η διαφορά μεταξύ αυτού του μοντέλου και της εσώκλειστης έκδοσης;

Αυτό το μοντέλο δεν έχει περίβλημα από λαμαρίνα. Είναι διαμόρφωση ανοιχτού τύπου.

Ποια είναι η κωνικότητα του άξονα και η μέγιστη ικανότητα διάτρησης;

BT40 κωνικό άξονα. Η μέγιστη διάμετρος διάτρησης είναι 50mm. Η μέγιστη διάμετρος κτυπήματος είναι 50 mm.

Ποια είναι η διαδρομή των αξόνων Χ και Υ;

Η διαδρομή του άξονα Χ είναι 400 mm. Η διαδρομή του άξονα Υ είναι 280 mm.

Τι μάρκα είναι οι γραμμικοί οδηγοί και οι σφαιρικές βίδες;

Γραμμικοί οδηγοί Hiwin και σφαιρικές βίδες. Σύστημα Taiwan Syntec CNC. Πνευματικά εξαρτήματα εισαγωγής Κορέας.

Για ποιους κλάδους είναι κατάλληλο αυτό το μηχάνημα;

Είδη υγιεινής, βαλβίδες πυροπροστασίας, υλικό, ηλεκτρικό υλικό, αεροδιαστημική, κατασκευή μηχανημάτων, ανταλλακτικά αυτοκινήτων.
