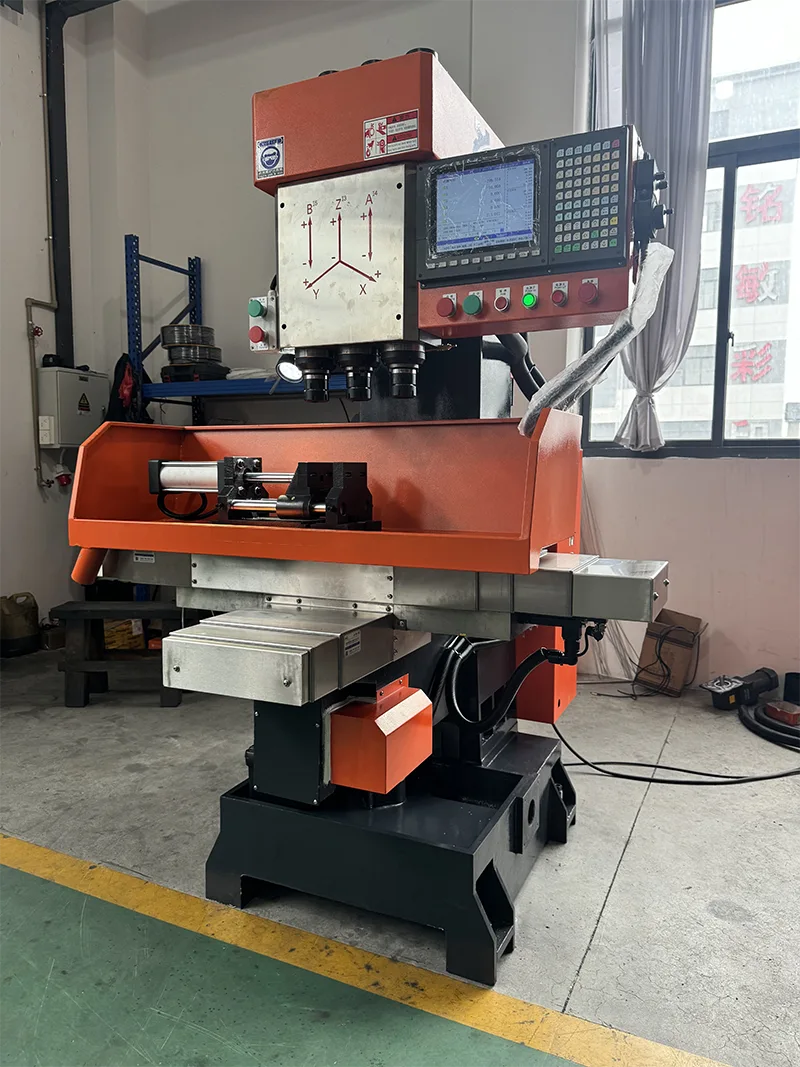

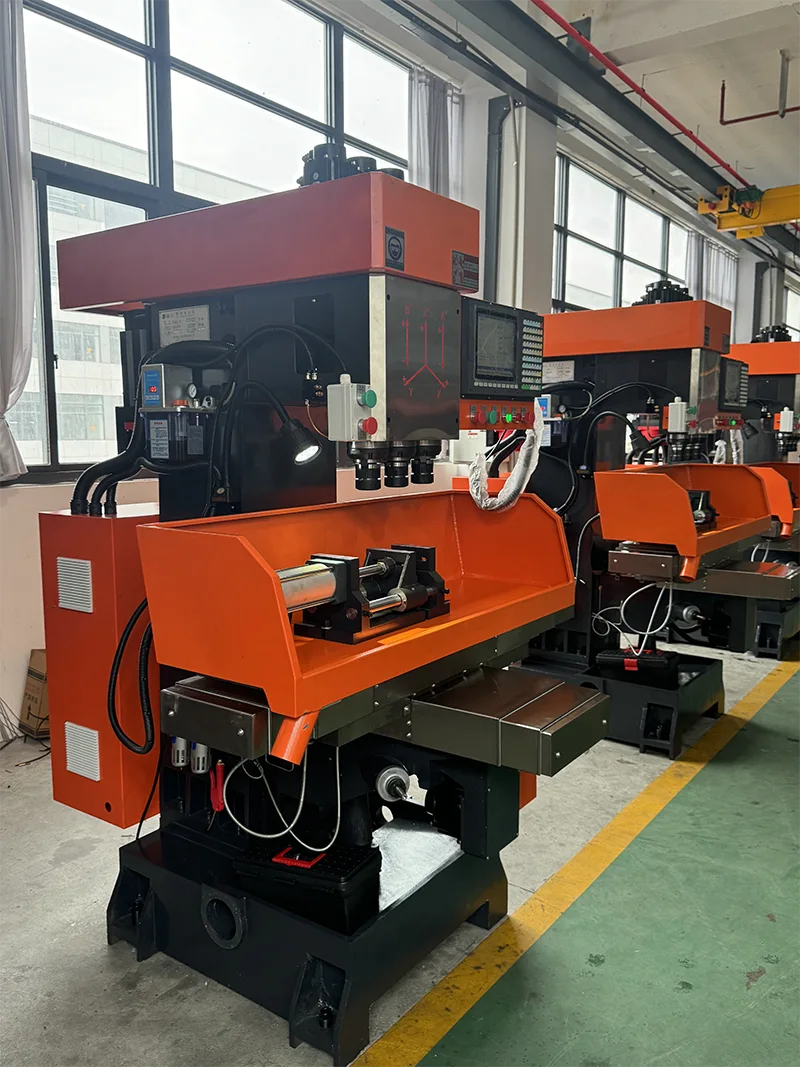

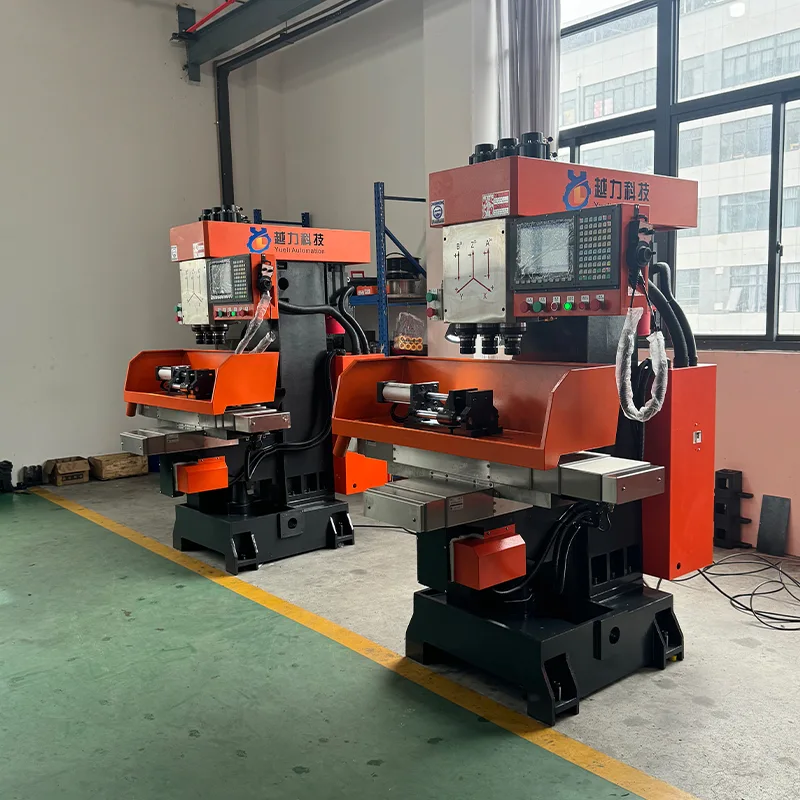

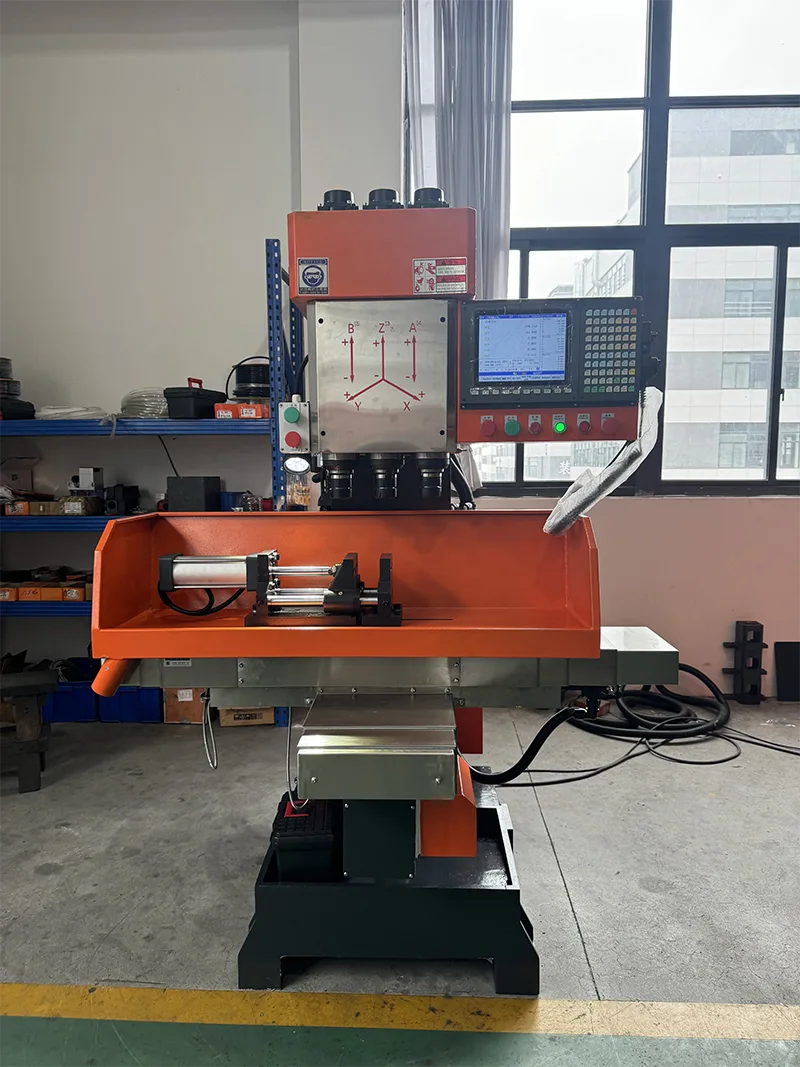

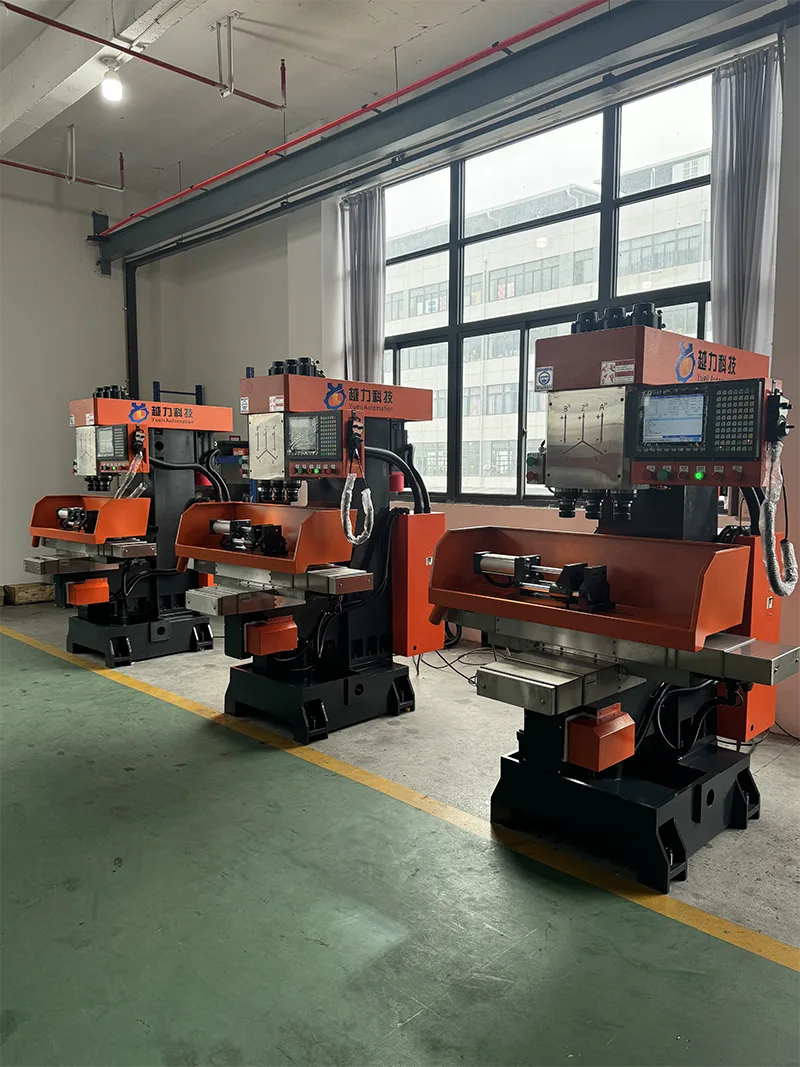

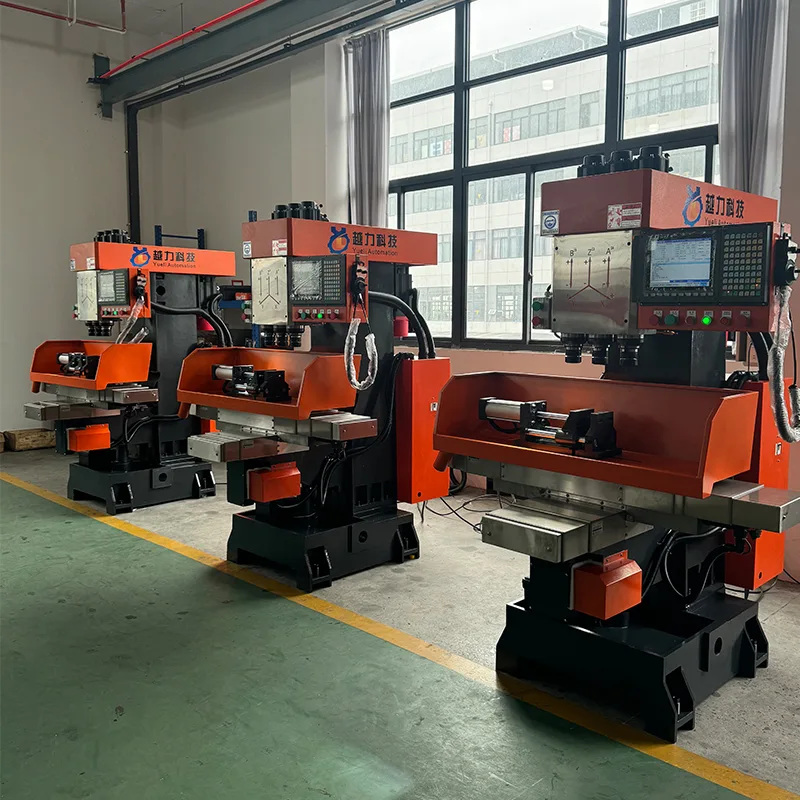

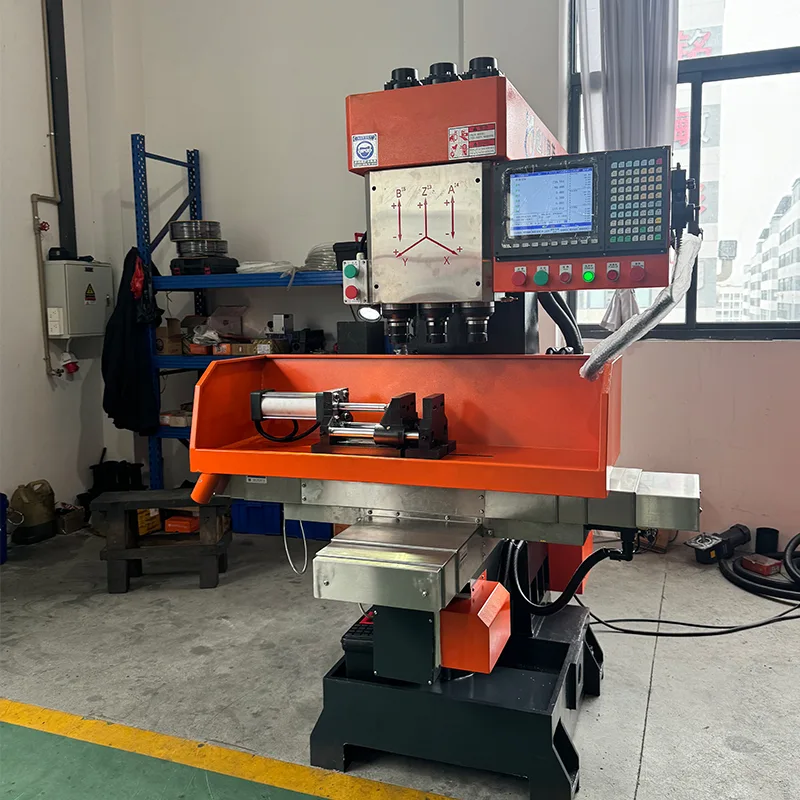

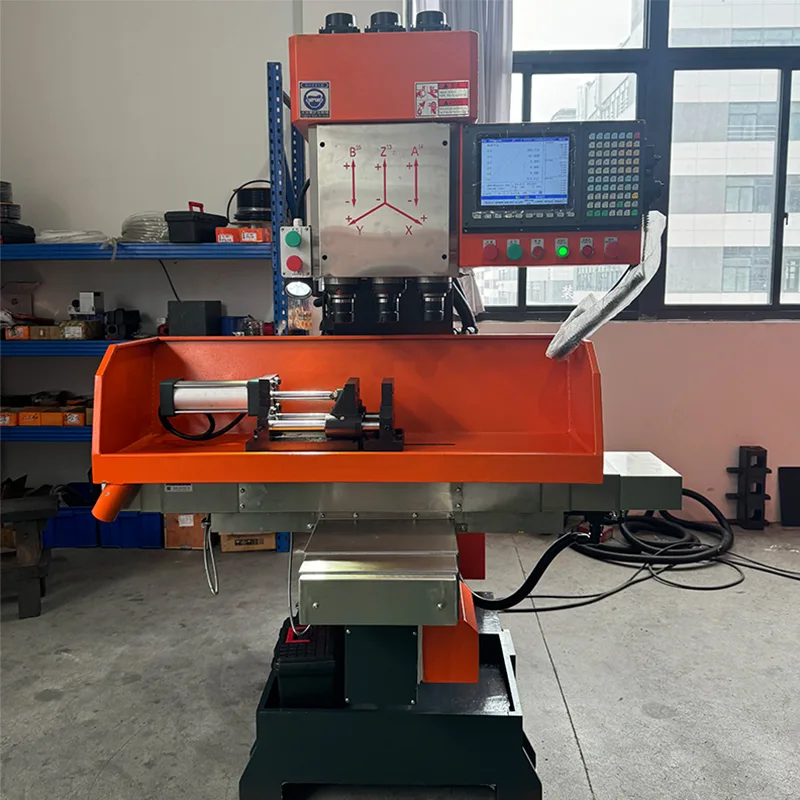

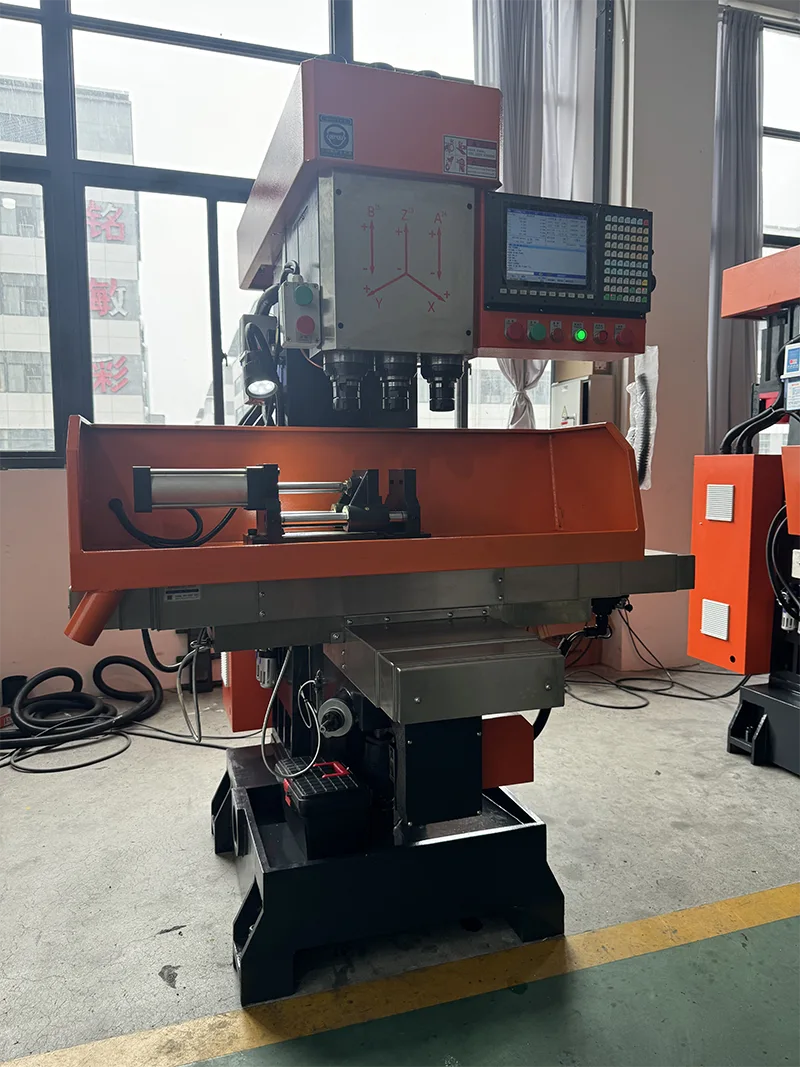

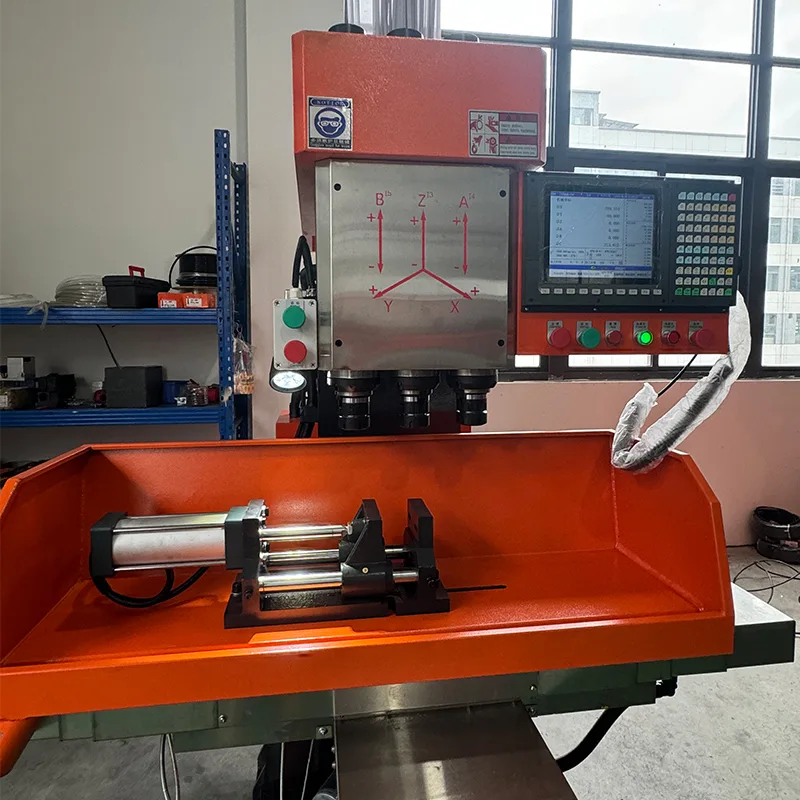

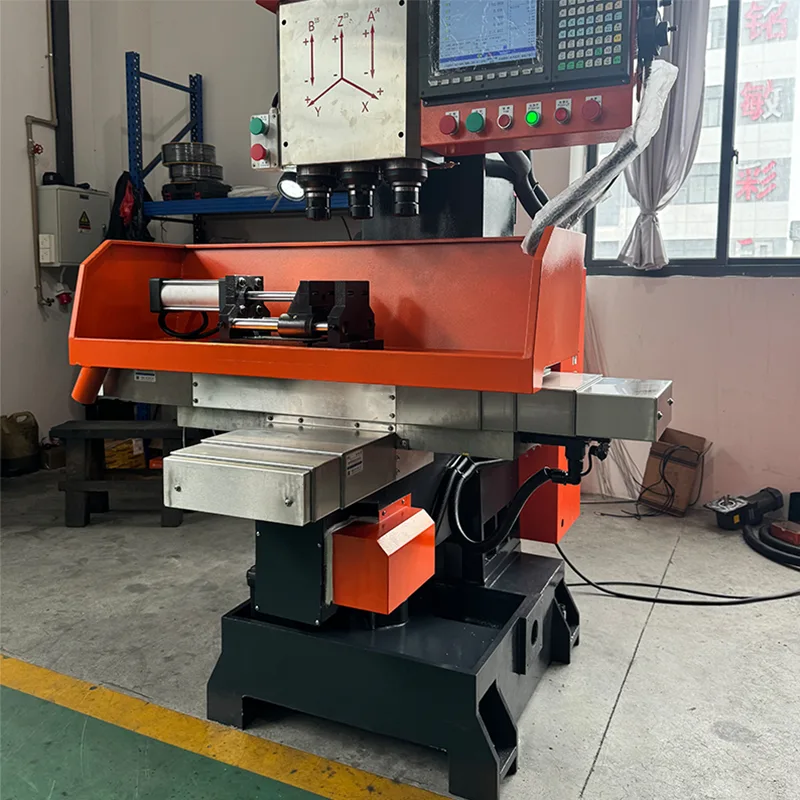

Κατακόρυφος CNC τριών αξόνων

Το κάθετο CNC τριών αξόνων ZSK-4150X4 είναι ένα ώριμο προϊόν της εταιρείας μας. Αυτή η εργαλειομηχανή λύνει το πρόβλημα ότι η διάτρηση, η κοπή και το τρύπημα δεν μπορούσαν να ολοκληρωθούν ταυτόχρονα κατά την επεξεργασία μεγάλου αριθμού εξαρτημάτων. Πλήρης γεώτρηση, διάτρηση, λοξοτομή και τρύπημα και άλλες απαιτήσεις, είναι ένας ιδανικός μηχανικός εξοπλισμός για την επίτευξη υψηλής απόδοσης και εξοικονόμησης ενέργειας. Το μηχάνημα είναι εύκολο στη χρήση και μπορεί να λειτουργήσει ελεύθερα χωρίς ειδικό τεχνικό προσωπικό. Η εταιρεία έχει συσσωρεύσει περισσότερα από δέκα χρόνια επαγγελματικής τεχνολογίας και αυστηρού ποιοτικού ελέγχου και έχει καλή εξυπηρέτηση μετά την πώληση, η οποία είναι καλά αποδεκτή από τους πελάτες.

Εισαγωγή Προϊόντος

Το κάθετο CNC τριών αξόνων ZSK-4150X4 είναι ένα ώριμο προϊόν της εταιρείας μας. Αυτή η εργαλειομηχανή λύνει το πρόβλημα ότι η διάτρηση, η κοπή και το τρύπημα δεν μπορούσαν να ολοκληρωθούν ταυτόχρονα κατά την επεξεργασία μεγάλου αριθμού εξαρτημάτων.

· Ολοκληρώστε τη διάτρηση, το χάραγμα, τη λοξοτομή και το τρύπημα σε μία λειτουργία.

· Ιδανικός μηχανικός εξοπλισμός για την επίτευξη υψηλής απόδοσης και εξοικονόμησης ενέργειας.

· Εύκολος χειρισμός χωρίς ειδικό τεχνικό προσωπικό.

· Πάνω από δέκα χρόνια επαγγελματικής τεχνολογίας και αυστηρού ποιοτικού ελέγχου.

· Καλή εξυπηρέτηση μετά την πώληση, καλή υποδοχή από τους πελάτες.

Κύρια Χαρακτηριστικά

Το Vertical CNC τριών αξόνων ZSK-4150X4 έχει τα ακόλουθα χαρακτηριστικά.

· Η επεξεργασία μεγάλου αριθμού εξαρτημάτων, η γεώτρηση και η διάτρηση, και το τρύπημα ολοκληρώνονται ταυτόχρονα, με υψηλή απόδοση.

· Η άτρακτος είναι συμπαγής και άκαμπτη.

· Ο κύριος άξονας είναι κατασκευασμένος από κράμα χάλυβα υψηλής ποιότητας και είναι σκληρυμένος και θερμικά επεξεργασμένος, με ακρίβεια αλεσμένο. Έχει υψηλή αντοχή στη φθορά.

· Η επιφάνεια ολίσθησης σβήνει με υπερηχητική συχνότητα. Διαθέτει λιπαντική συσκευή για να εξασφαλίζει τη διάρκεια ζωής της συρόμενης επιφάνειας.

· Η αριστερή και δεξιά κίνηση του τραπεζιού εργασίας υιοθετεί μια συσκευή εκκίνησης και μια συσκευή τοποθέτησης buffer, η οποία έχει μικρή δόνηση και γρήγορη κίνηση.

· Η λαβή του μαχαιριού υιοθετεί τύπο ράβδου έλξης, που δεν πέφτει εύκολα. Διαθέτει υψηλή ασφάλεια.

Τεχνικές Προδιαγραφές

Οι ακόλουθες τεχνικές παράμετροι ισχύουν για το Vertical CNC τριών αξόνων ZSK-4150X4.

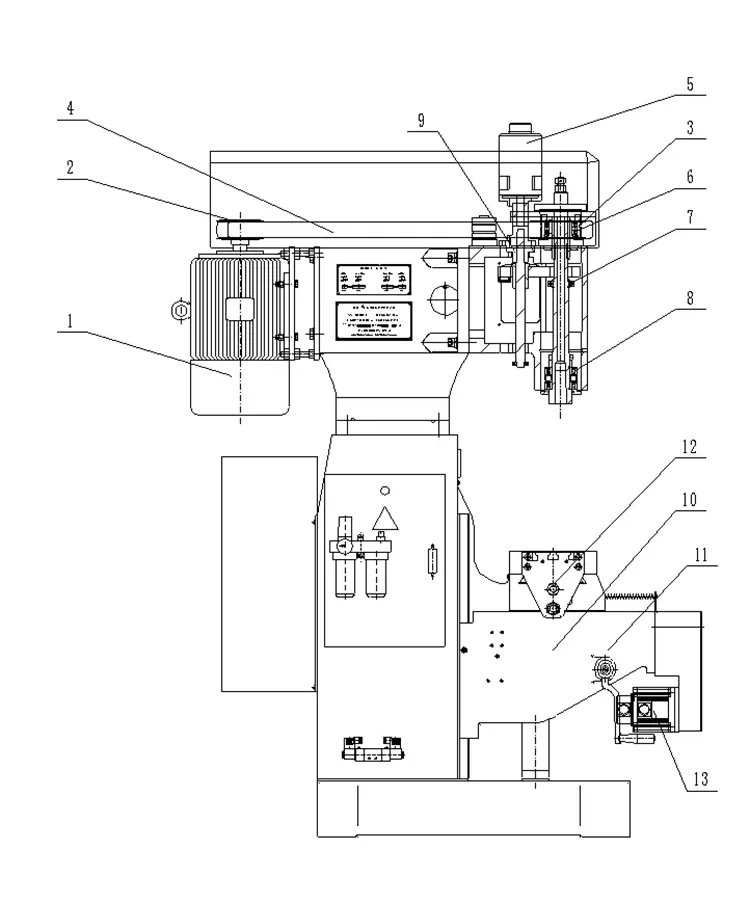

Μηχανισμός εργαλειομηχανών και απόδοση

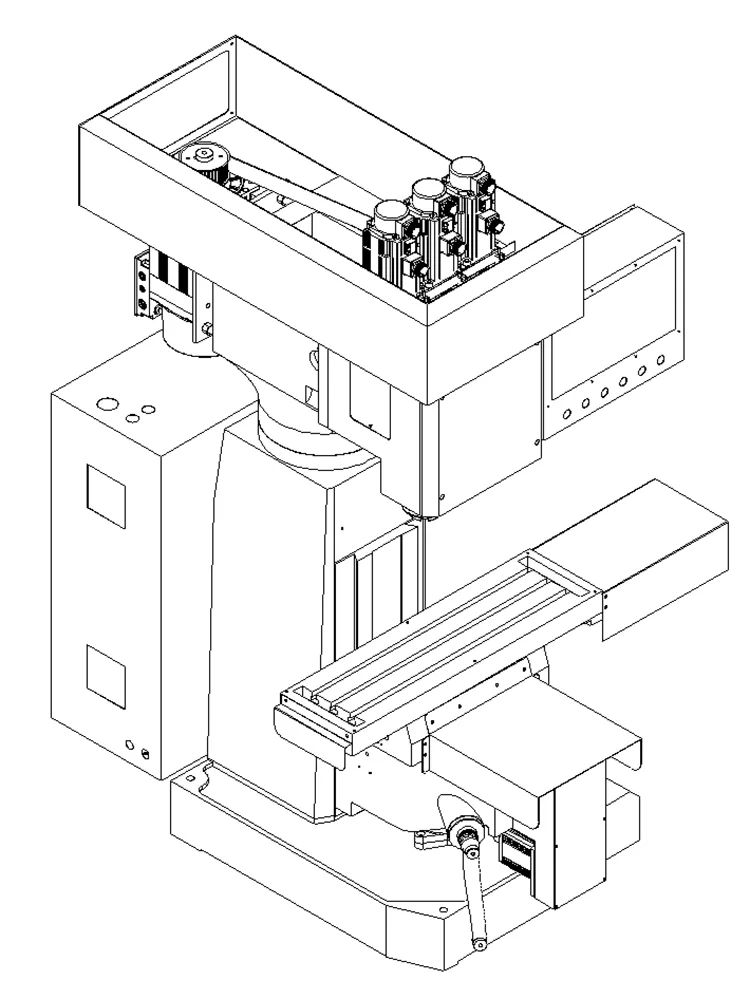

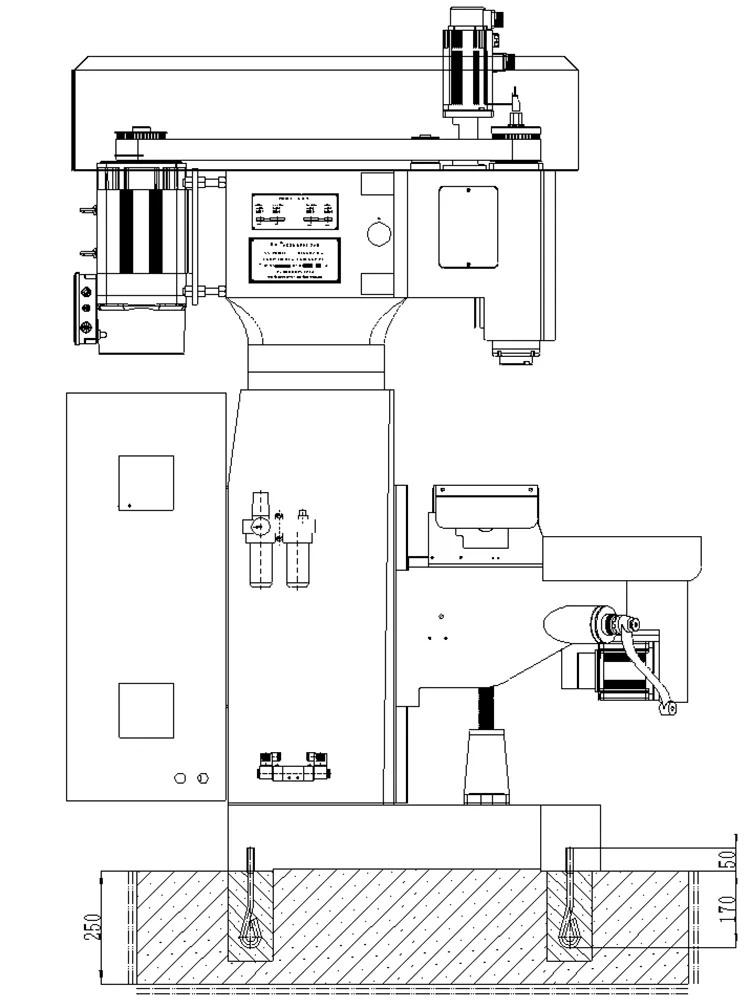

Ο σχεδιασμός του Vertical CNC τριών αξόνων ZSK-4150X4 υιοθετεί τα δομικά χαρακτηριστικά της φρέζας και της συσκευής εκκίνησης υποστήριξης, η οποία έχει τα πλεονεκτήματα της υψηλής απόδοσης επεξεργασίας, της σταθερής ακρίβειας και των απλών διαδικασιών λειτουργίας. Η χρήση του PLC για την επεξεργασία λογικού ελέγχου μπορεί να αποφύγει αποτελεσματικά το βραχυκύκλωμα τόξου που προκαλείται από την μεταγωγή προς τα εμπρός και προς τα πίσω του κινητήρα. Ταυτόχρονα, η μέθοδος ενεργοποίησης παλμού χρησιμοποιείται για την κίνηση της ηλεκτρομαγνητικής βαλβίδας για να αποφευχθεί το φαινόμενο ότι το πηνίο της ηλεκτρομαγνητικής βαλβίδας ενεργοποιείται για μεγάλο χρονικό διάστημα, προκαλώντας καύση του πηνίου.

· Δομή: Απλό κέντρο κατεργασίας. Ο έλεγχος προγράμματος χρησιμοποιεί σύστημα ελέγχου Taiwan Yitu με λειτουργία ανίχνευσης για την αποφυγή βλάβης της βρύσης ή του εργαλείου λόγω βλάβης της ηλεκτρομαγνητικής βαλβίδας ή του κυλίνδρου λαδιού. Φιλικός διάλογος ανθρώπου-μηχανής για εύκολη λειτουργία.

· Κατάλληλο για επεξεργασία εξαρτημάτων μεγάλης και μεσαίας παρτίδας. Εφάπαξ σύσφιξη. Υψηλή απόδοση και καλή ακρίβεια.

· Ο μηχανισμός κτυπήματος δεν χρειάζεται να αντικαταστήσει την ηλεκτροκινητήρα. Το γήπεδο είναι στάνταρ. Ο υπερσύγχρονος κύριος σερβοκινητήρας Beijing με μετατροπή δικής του συχνότητας βελτιώνει την τραχύτητα της επιφάνειας του σπειρώματος και διασφαλίζει την ακρίβεια.

· Ανεξάρτητη έρευνα και ανάπτυξη εξαρτημάτων κεφαλής ισχύος. Τρίψιμο ακριβείας. Καλή αντοχή στη φθορά και μεγάλη διάρκεια ζωής.

· Το σύστημα CNC Hust μπορεί να ρυθμίσει την ταχύτητα τροφοδοσίας ανάλογα με τις ανάγκες. Μετά από μακροχρόνια χρήση, η βίδα μολύβδου φθείρεται, το σύστημα έχει λειτουργία αντιστάθμισης εργαλείου.

· Κάθε μηχανοκίνητη επιφάνεια ολίσθησης υιοθετεί κεντρική αυτόματη συσκευή λίπανσης για να εξασφαλίσει τη διάρκεια ζωής των εργαλειομηχανών.

· Κίνηση συρόμενου τραπεζιού με σερβοκινητήρα. Πολλαπλές συντεταγμένες μπορούν να ρυθμιστούν ψηφιακά. Υψηλή ακρίβεια τοποθέτησης. Χαμηλοί κραδασμοί. Γρήγορη ανταπόκριση.

· Κατά την επεξεργασία, η κατάσταση του τεμαχίου εργασίας εμφανίζεται μέσω της οθόνης αφής. Λειτουργία συναγερμού για βλάβες.

· Η πλήρως κλειστή προστασία διασφαλίζει την προσωπική ασφάλεια και βελτιώνει το περιβάλλον επεξεργασίας.

Ηλεκτρικό Σύστημα

Το Vertical CNC τριών αξόνων ZSK-4150X4 χρησιμοποιεί τα ακόλουθα ηλεκτρικά εξαρτήματα.

· Ηλεκτρομαγνητική βαλβίδα: Taiwan AirTAC. Καλή σταθερότητα. Η πίεση αέρα δεν μπορεί να είναι μικρότερη από 0,5 MPa.

· Επαφές AC: Κορεάτικο LS. Καλή σταθερότητα.

· Ρελέ: Omron. Καλή σταθερότητα.

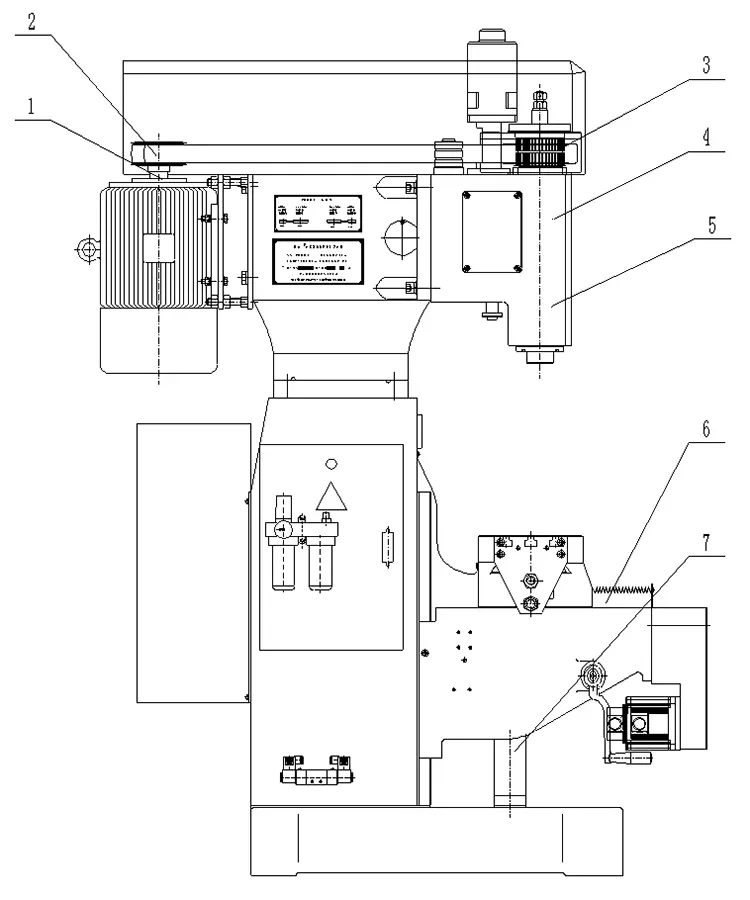

Σύστημα Μεταφοράς

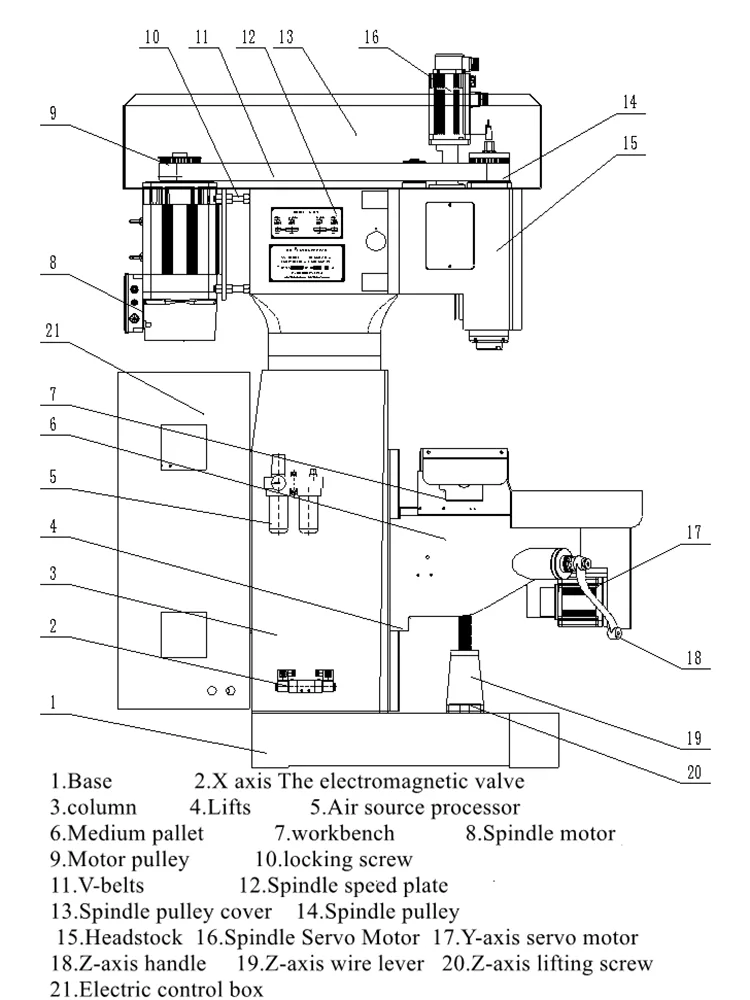

Το Vertical CNC τριών αξόνων ZSK-4150X4 χρησιμοποιεί τα ακόλουθα εξαρτήματα μετάδοσης.

Σύστημα Λίπανσης

Το χιτώνιο του άξονα και η επιφάνεια της ράγας οδήγησης λιπαίνονται από μια χειροκίνητη αντλία λίπανσης, η οποία καθιστά τη λειτουργία ευκολότερη και πιο ολοκληρωμένη, διασφαλίζοντας τη διάρκεια ζωής της επιφάνειας λίπανσης.

Προφυλάξεις λειτουργίας και επεξεργασίας

Οι ακόλουθες προφυλάξεις προέρχονται από το εγχειρίδιο λειτουργίας του Vertical CNC τριών αξόνων ZSK-4150X4.

· Διαβάστε το εγχειρίδιο λειτουργίας και τα συνοδευτικά έγγραφα πριν από τη λειτουργία.

· Τροφοδοσία: τριφασικό τετρασύρματο, χωρητικότητας 7KW, μονωμένη διατομή σύρματος όχι μικρότερη από 4mm² (χαλκός).

· Μην τοποθετείτε κοντά σε πηγές θερμότητας, υψηλής θερμοκρασίας ή περιοχές με σκόνη.

· Προσθέστε λάδι στη γραμμή σήμανσης λαδιού πριν την πρώτη χρήση μετά την αποσυσκευασία.

· Η αντλία ψύξης δεν μπορεί να λειτουργήσει χωρίς υγρό.

· Μην μοιράζεστε το ηλεκτρικό κουτί με ηλεκτρικές μηχανές συγκόλλησης ή εξοπλισμό υψηλής/μεσαίας συχνότητας.

· Το καλώδιο γείωσης πρέπει να είναι συνδεδεμένο στο πρότυπο. Διατομή όχι μικρότερη από 2,5 mm².

· Μετά την ενεργοποίηση, χρησιμοποιήστε τη δοκιμαστική πένα για να ελέγξετε ότι το εξωτερικό της μηχανής δεν είναι ηλεκτρισμένο πριν από τη δοκιμαστική λειτουργία.

· Εκκινήστε τον κινητήρα της αντλίας λαδιού σύμφωνα με το εγχειρίδιο. Παρατηρήστε εάν η αντλία λαδιού είναι όπισθεν.

· Οι διακόπτες προσέγγισης έχουν ρυθμιστεί και στερεωθεί. Επιτρέπονται μικρές προσαρμογές. Σημαντικές αλλαγές συμβουλευτείτε την εξυπηρέτηση μετά την πώληση.

· Οι παράμετροι του μετατροπέα έχουν ρυθμιστεί πριν από το εργοστάσιο. Ο χρήστης δεν επιτρέπεται να ορίσει ξεχωριστά.

· Μην πατάτε το κουμπί "χειροκίνητο" γρήγορα και συχνά για να αποφύγετε τον συναγερμό του μετατροπέα.

· Κατά την αντικατάσταση του εργαλείου ή τη ρύθμιση του ιμάντα μετάδοσης κίνησης, απενεργοποιήστε την εξωτερική παροχή ρεύματος.

· Ο κιτρινοπράσινος ακροδέκτης γείωσης πρέπει να είναι γειωμένος. Μη συνδέετε τη γραμμή φάσης στον ουδέτερο ακροδέκτη (Ν).

· Μην επιλέγετε λειτουργία υπερφόρτωσης. Χρησιμοποιήστε κατάλληλα εργαλεία, ποσότητα κοπής, ρυθμός τροφοδοσίας.

· Διακόπτης κλειδώματος στο ηλεκτρικό κιβώτιο ελέγχου. Απενεργοποιήστε την παροχή ρεύματος και κλειδώστε κατά την επιθεώρηση συντήρησης.

Συχνές Ερωτήσεις

Τι είναι το κωνικό άξονα αυτού του μηχανήματος;

Το κωνικό άξονα του Vertical CNC τριών αξόνων ZSK-4150X4 είναι MT4.

Ποια είναι η μέγιστη διάμετρος οπής που μπορεί να κατεργαστεί;

Η μέγιστη διάμετρος οπής είναι Ф50 mm κατά την επεξεργασία χάλκινων εξαρτημάτων με 4 κοπτικές ακμές και τροφοδοσία ανά περιστροφή 0,16 mm/r.

Ποια είναι η μέγιστη διάμετρος κτυπήματος;

Η μέγιστη διάμετρος κρούσης είναι Ф50 mm για την επεξεργασία χάλκινων εξαρτημάτων. Ποιες είναι οι διαδρομές των αξόνων X, Y και Z; Η διαδρομή του άξονα X είναι 400 mm, η διαδρομή του άξονα Y είναι 250 mm και η διαδρομή του άξονα Z είναι 320 mm.

Ποιο είναι το εύρος ταχύτητας του άξονα;

Το εύρος στροφών του άξονα Z1 και Z2 είναι από 619 έως 1420 r/min με έλεγχο σερβομηχανισμού.

Ποια είναι η ισχύς του κινητήρα του άξονα και το συνολικό βάρος του μηχανήματος;

Η ισχύς του σερβοκινητήρα του άξονα είναι 5,5KW στα 380V και το καθαρό βάρος της μηχανής είναι 2500KG.

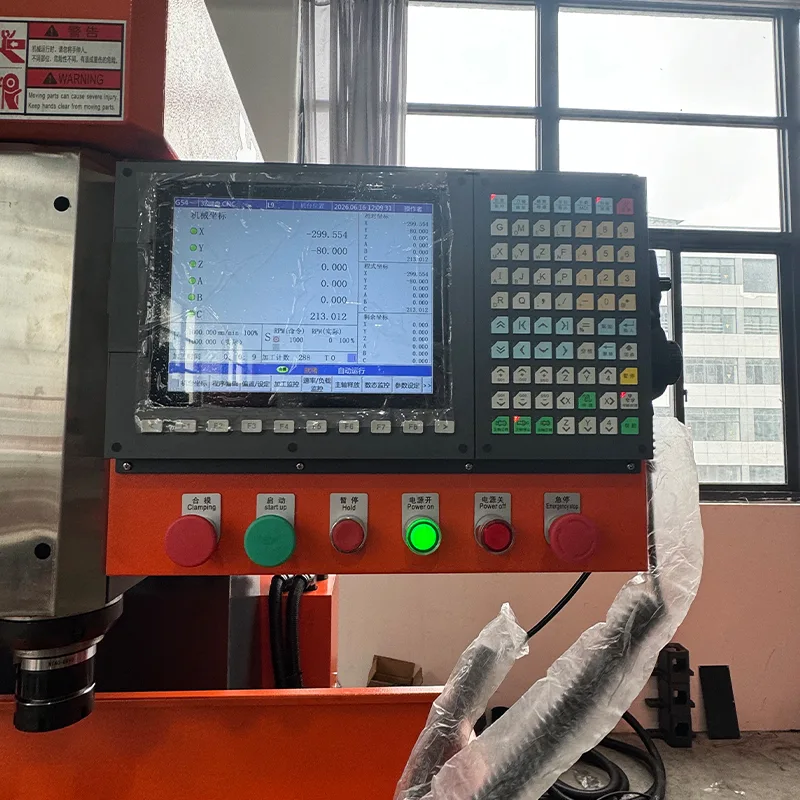

Τι σύστημα ελέγχου χρησιμοποιεί αυτό το μηχάνημα;

Το μηχάνημα χρησιμοποιεί το σύστημα ελέγχου Taiwan Yitu με φιλικό διάλογο ανθρώπου-μηχανής για εύκολη λειτουργία.
