Αύξων αριθμός |
Σχέδιο |
Μονάδα |
Προδιαγραφές (διαστάσεις) |
παρατηρήσεις |
1 |
Το μέγεθος του πάγκου της πλακέτας οπισθέλκουσας |
mm |
300*260 |
|
2 |
Ταξίδια Z-άξονα |
mm |
460 |
|
3 |
Ταξίδι άξονα x |
mm |
200 |
|
4 |
Μέγιστη περιστροφή |
mm |
450 |
|
5 |
Η απόσταση από το κέντρο του κύριου άξονα στην επιφάνεια του τραπεζιού της πλάκας οπισθέλκουσας |
mm |
63 |
|
6 |
Η απόσταση από το έδαφος μέχρι το κέντρο του κύριου άξονα |
mm |
1050 |
|
7 |
Μέγιστο μήκος επεξεργασίας |
mm |
380 (συμπεριλαμβανομένου του Chuck) |
Πάρτε το ACER LQ63/80-220-8T σερριέ ως παράδειγμα. |
8 |
Μέγιστη διάμετρος στροφής |
mm |
375 |
|
9 |
Μοντέλο ατράκτου (διάμετρος ατράκτου) |
mm |
A2-5 (170) |
|
10 |
Ταχύτητα ατράκτου |
Στροφές |
0-5000 |
|
11 |
Προδιαγραφές βιδών μπάλας X.Z |
|
32*10/32*10 |
|
12 |
Προδιαγραφή του σιδηροτροχιά x |
|
30 κύλινδροι |
4 ολισθητήρα-κανονικός |
13 |
Z Οδηγός Z |
|
30 κύλινδροι |
4 επιμήκυνση συμβατικού ρυθμού |
14 |
Μέθοδος σύνδεσης του κύριου κινητήρα X.Z |
|
Συγχρονιστική ταινία / άμεση σύνδεση / άμεση σύνδεση |
|
15 |
X.Z Motor Flange/STOP |
mm |
130/110 |
|
16 |

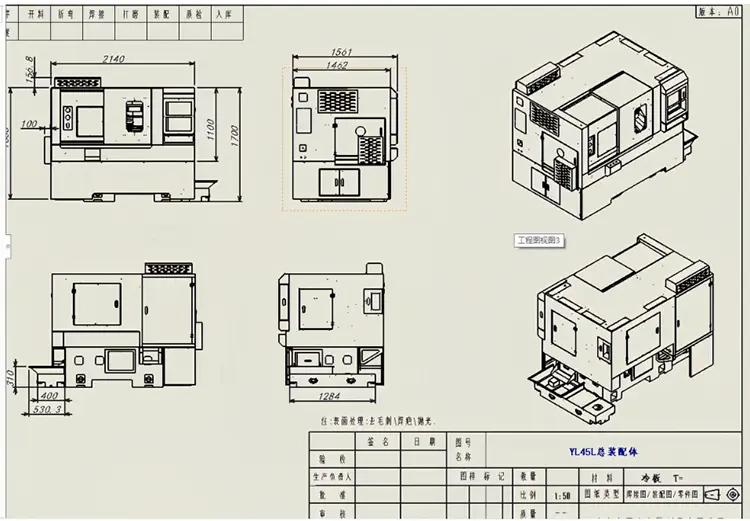

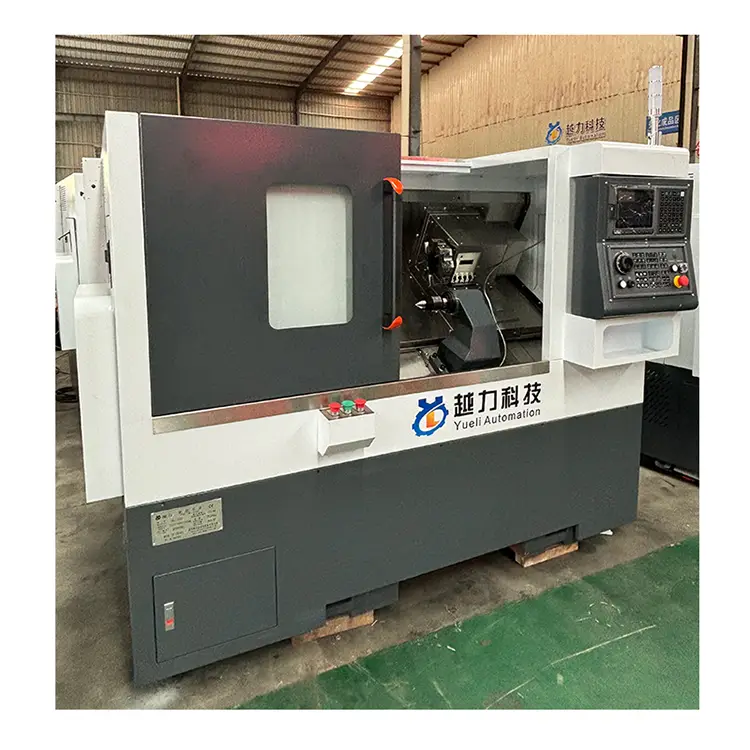

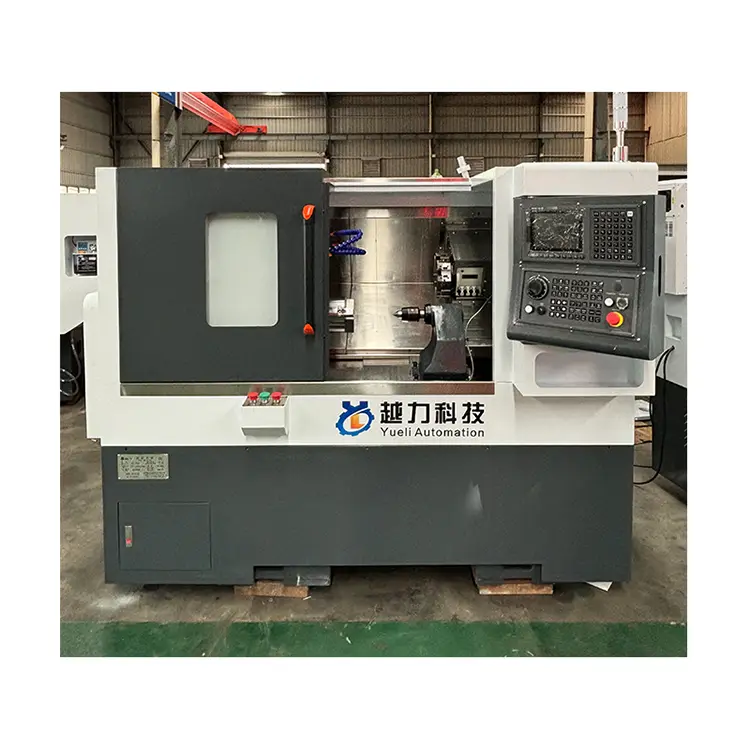

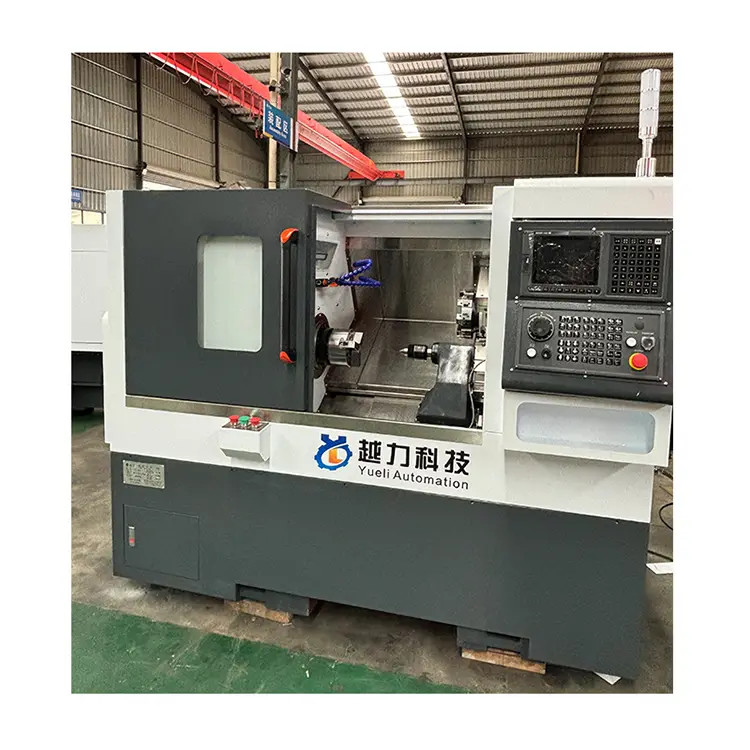

Διαστάσεις οπτικής μηχανής (μήκος, πλάτος, ύψος) |
mm |
1875*1021*1263 |
|
17 |
Βάρος |
τόνος |
Περίπου 1,8t |
Δεν περιέχει τον πύργο του εσωτερικού και του εξωτερικού εξώφυλλου |
18 |
Μέθοδος φόρτωσης μαχαιριών |
|
63 σερβιλο |
|
19 |

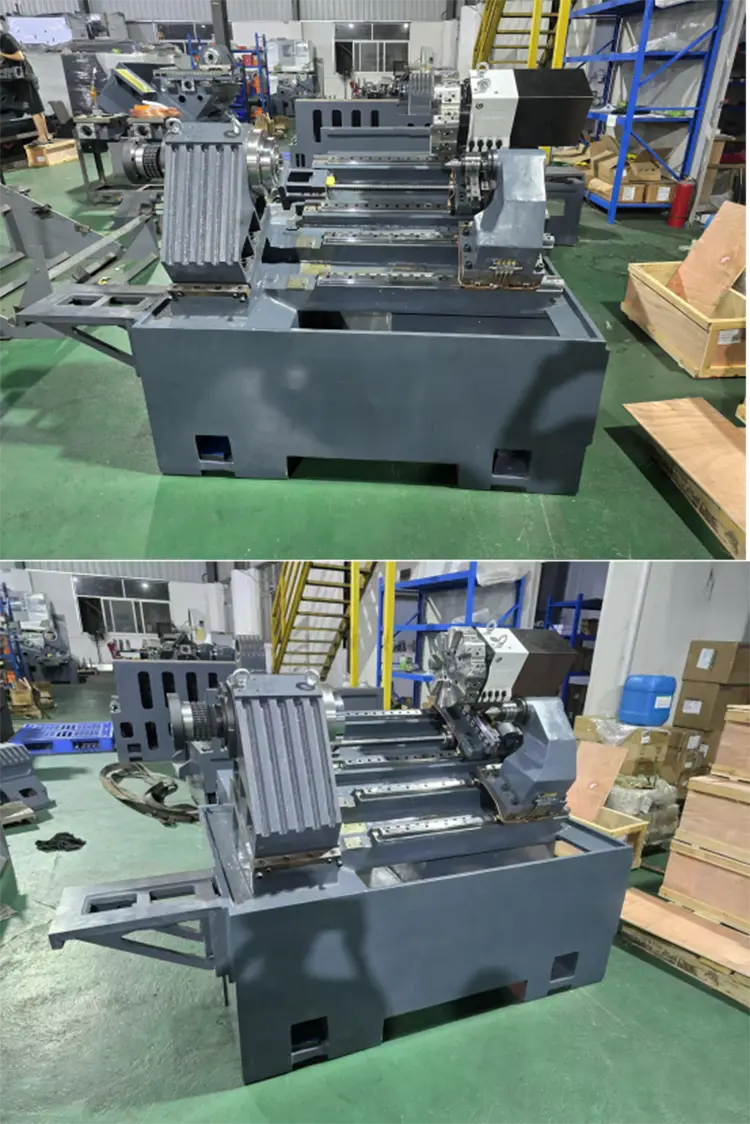

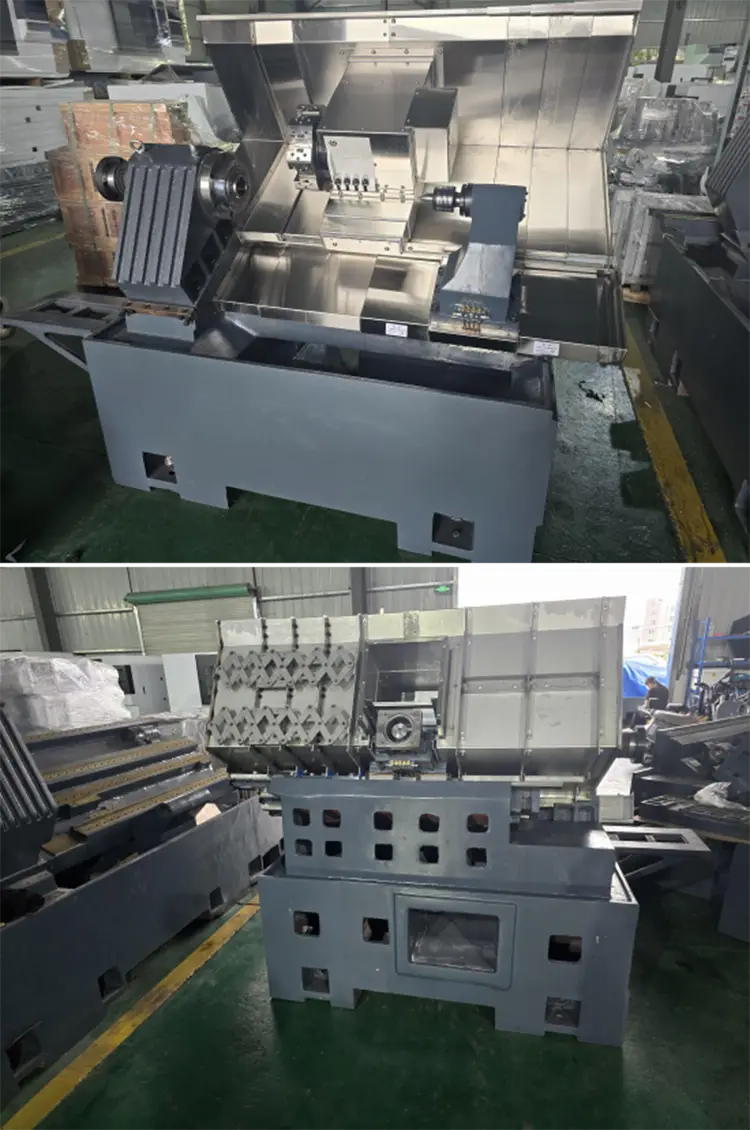

Η φόρμα και η κλίση του κρεβατιού |
|
Το κρεβάτι κλίνει στους 30 μοίρες |
|
20 |

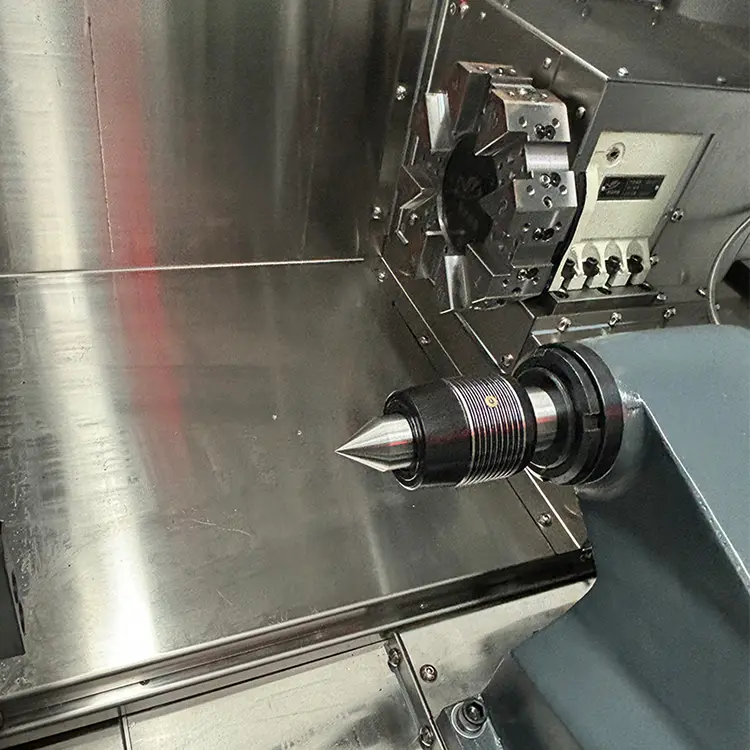

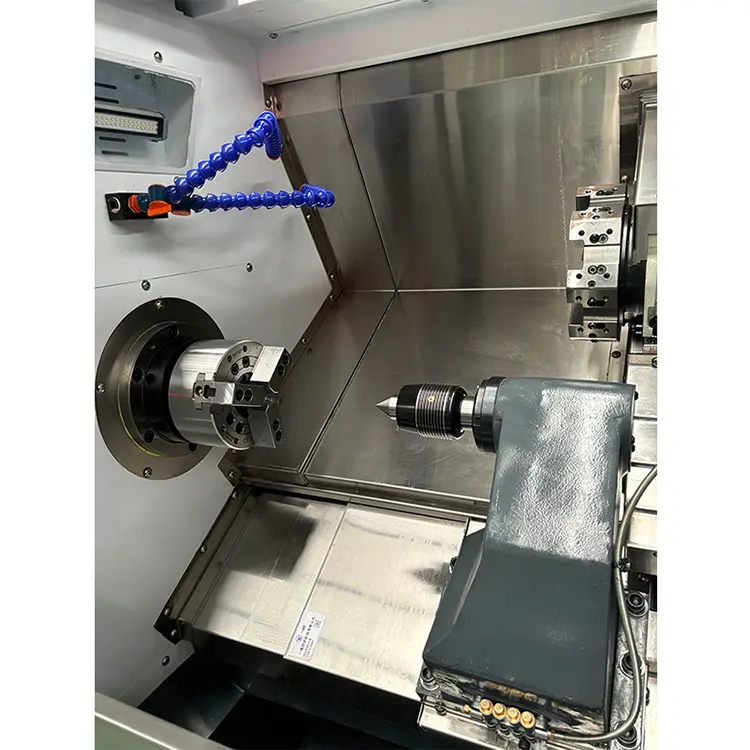

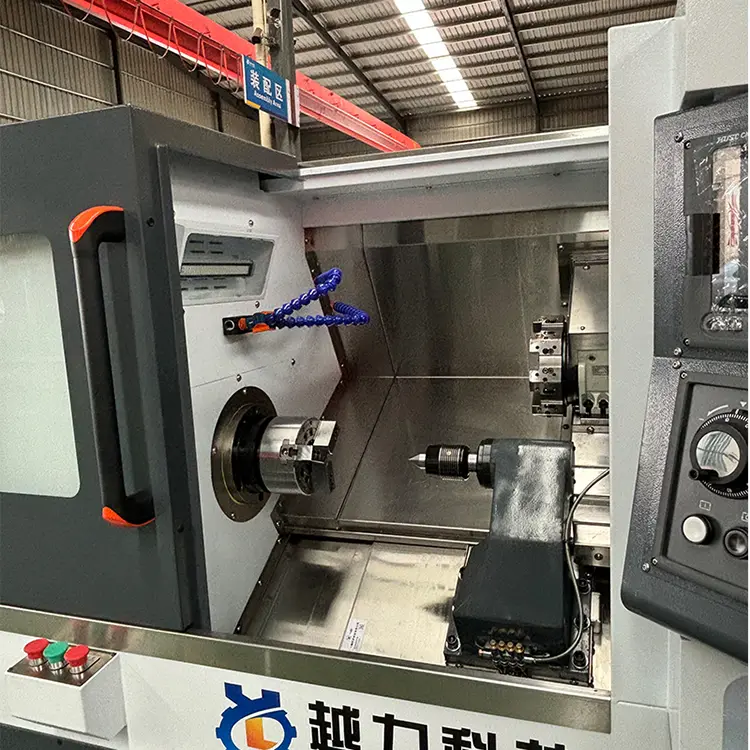

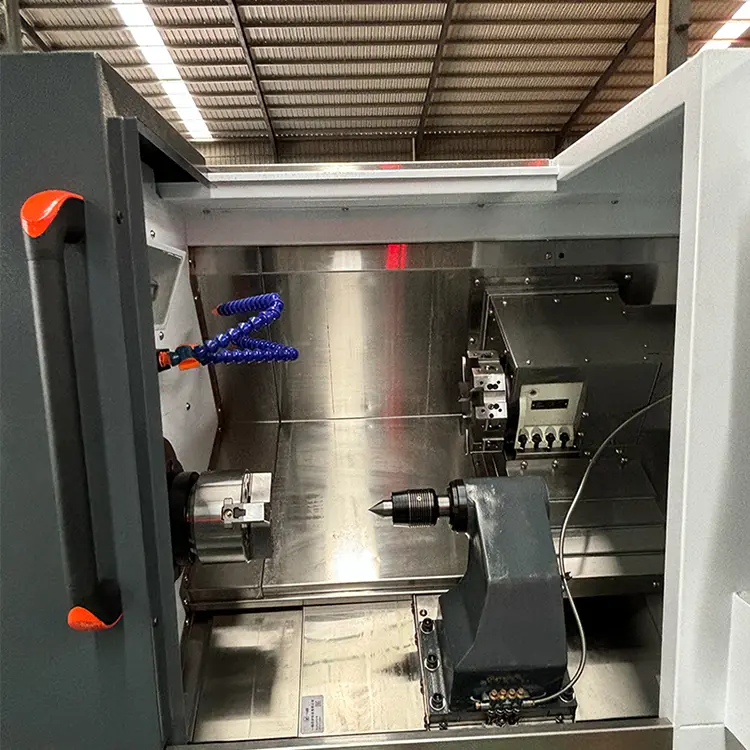

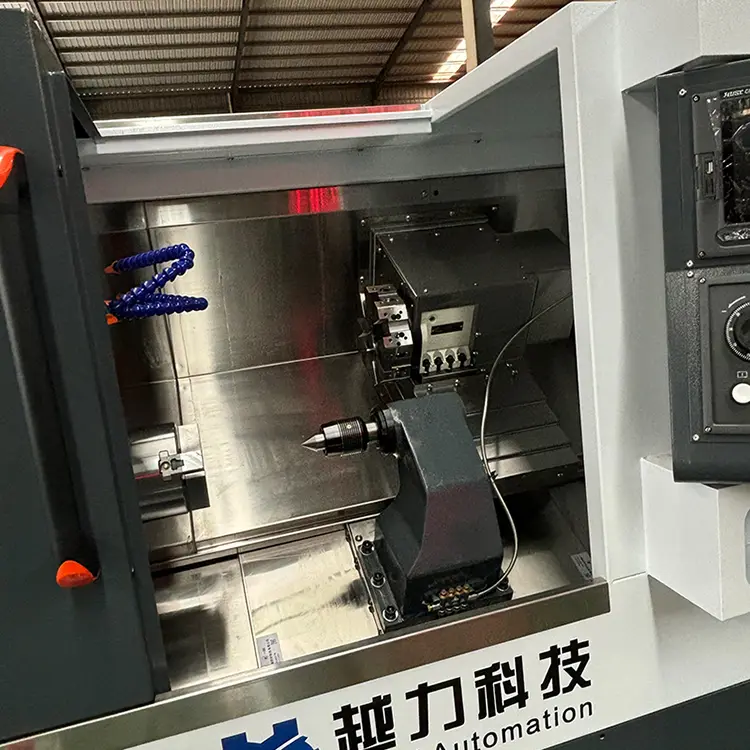

Ουράς |
|
Καλώδια ουράς ράβδου |
|
21 |
Μέθοδος προώθησης ουράς |
|
υδραυλική τροφή |
|
22 |
Δρομολόγιο ουράς καθίσματος |
|
500 |
|
23 |
Μοντέλο ουράς |
|
Mossie 4 |
|
Διαμόρφωση μοντέλου |
|||
Όνομα ενός μέρους |
Τόπος προέλευσης/προδιαγραφών |
Όνομα ενός μέρους |
Τόπος προέλευσης/προδιαγραφών |
αριθμητικό σύστημα ελέγχου |
Fanucoi-tfplus (5) |
X και Z Axis Servo Motor + Drive |
Fanucoi |
32 βίδα μπάλας ακριβείας |
Ιαπωνία |
Κύριος κινητήρας |
Huarong 7,5kw |
30 γραμμική σιδηροτροχιά ακριβείας |
Ιαπωνία |
Υδραυλικός περιστροφικός κύλινδρος |
Ταϊβάν |
Συγκρότημα σωληνώσεων ακριβείας |
NSK ρουλεμάν, Ιαπωνία |
ψύξη |
750W |
υδραυλικός σταθμός πίεσης |
Ταϊβάν |
κεφαλή εξουσίας |
3 σταθμοί εργασίας 11.4n |
Τυχαίο προσάρτημα |
|||
Όνομα ενός μέρους |
Μοντέλο/προδιαγραφές |
Όνομα ενός μέρους |
Μοντέλο/προδιαγραφές |
Ελαστικοί σφιγκτήρες (για υλικά συγκράτησης) |
1 (τυχαία) |
Κάτοχος εργαλείων αυτοκινήτου, κάτοχος εργαλείων γεώτρησης |
Χορηγός εργαλείων αυτοκινήτου 3, δύο κάτοχοι εργαλείων τρυπανιών |
Τρυπάνι |
Το ER20A έχει δύο μεγάλες ράβδους |
Κλειδί Allen |
1 σετ |
