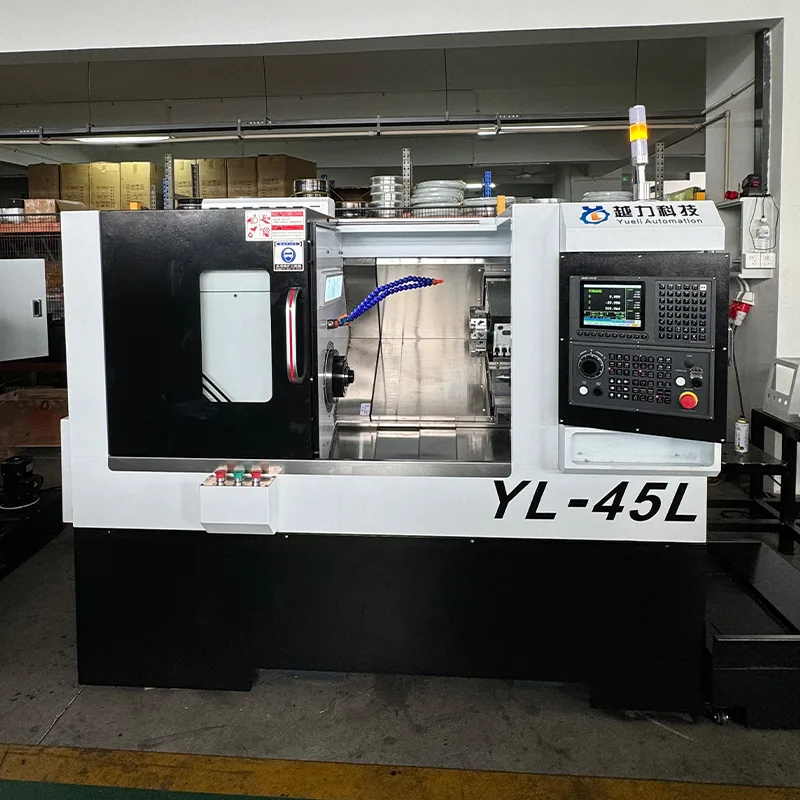

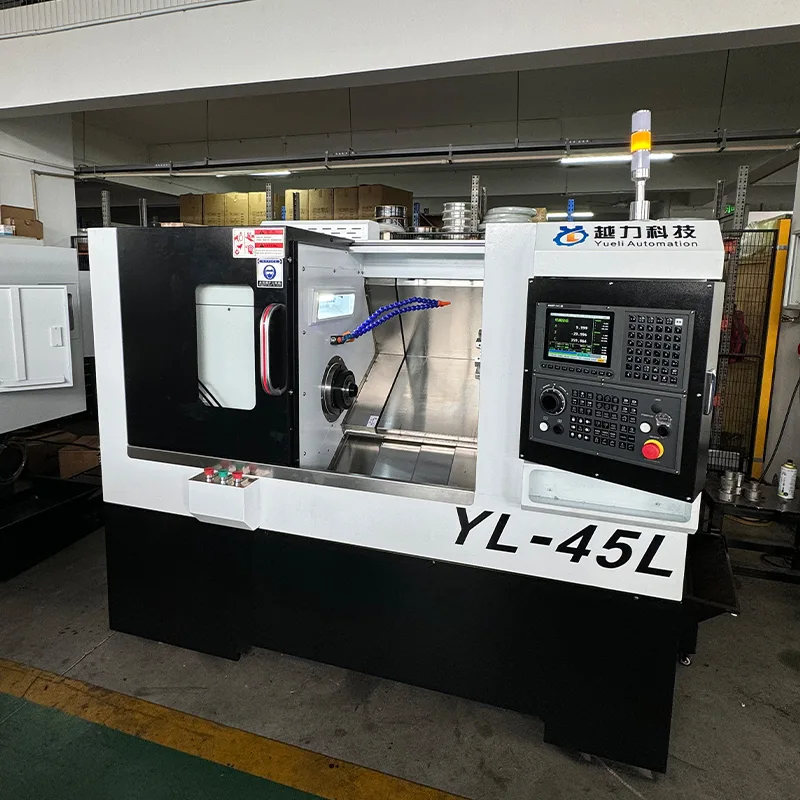

Κεκλιμένο κρεβάτι CNC Τόρνος με Servo Turret και Tailstock

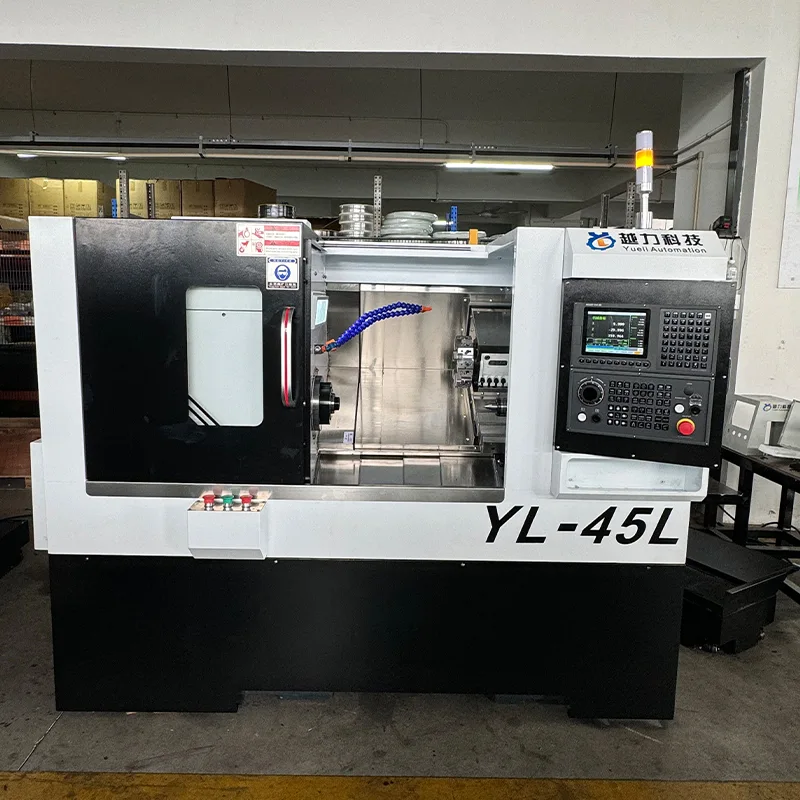

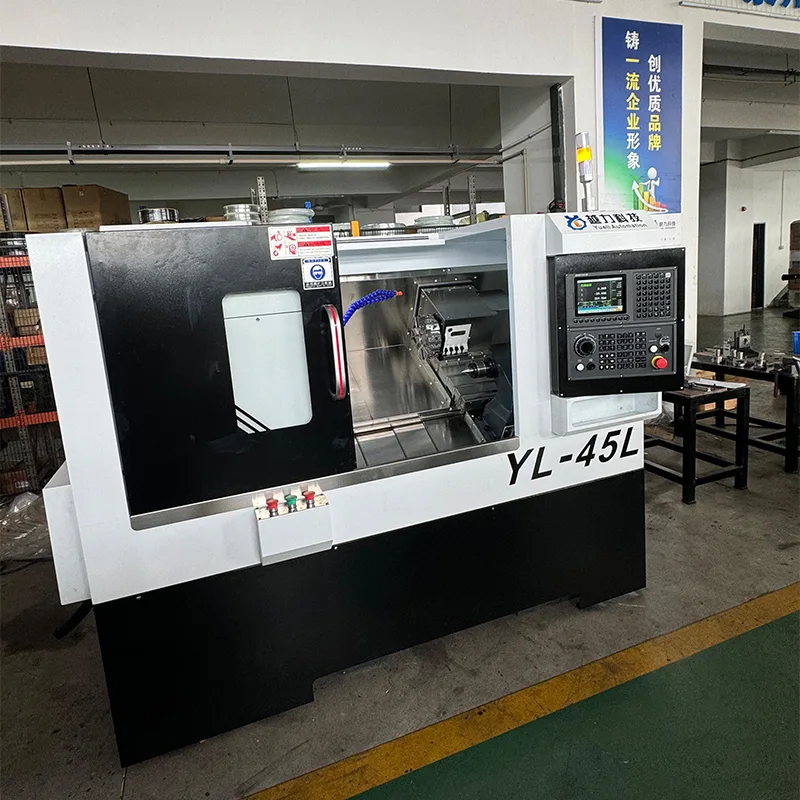

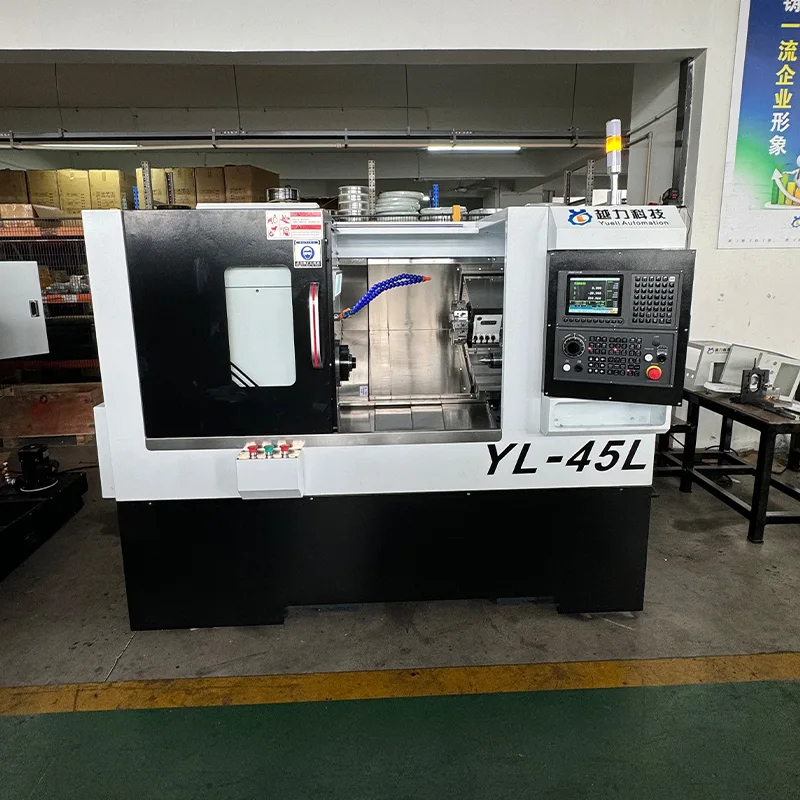

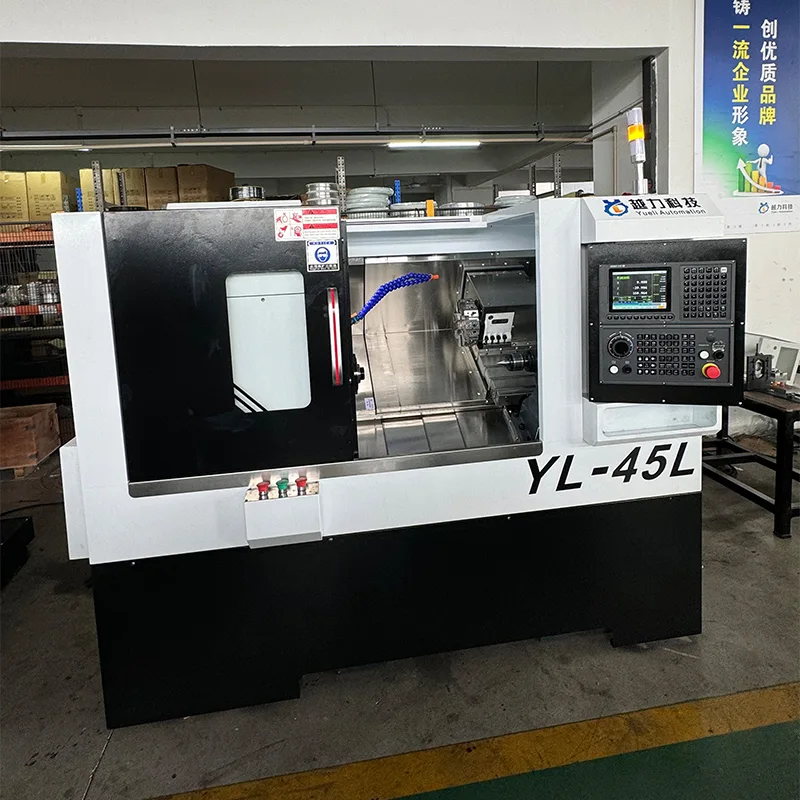

Ο τόρνος CNC με κεκλιμένο κρεβάτι με σέρβο πυργίσκο και ουρά (μοντέλο YL-45L) παράγεται από την Quanzhou Yueli Automation Equipment Co., Ltd. Το μηχάνημα διαθέτει σχέδιο κεκλιμένου κρεβατιού 30 μοιρών με σερβοπύργο 63 για εργαλεία. Είναι εξοπλισμένο με σύστημα CNC FANUC Oi-TF PLUS (5), σφαιρικές βίδες ακριβείας Japan THK 32mm και γραμμικούς κυλίνδρους ακριβείας 30mm, παρέχοντας σταθερή και ακριβή απόδοση κατεργασίας. Η ταχύτητα του άξονα κυμαίνεται από 0 έως 5000 RPM με κινητήρα ατράκτου Huahong 7,5 KW. Το μηχάνημα έχει γραμμικό οδηγό ουράς με υδραυλική πρόωση, η διαδρομή του ουρανού είναι 500 mm και η κωνικότητα του ουρανού είναι MT4. Η μέγιστη διάμετρος περιστροφής είναι 375 mm και το μέγιστο μήκος κατεργασίας είναι 380 mm με τσοκ.

Τεχνικές Προδιαγραφές

Οι ακόλουθες τεχνικές παράμετροι ισχύουν για τον Τόρνο CNC Slant Bed με Servo Turret και Tailstock.

Κύρια διαμόρφωση

Ο Τόρνος CNC Slant Bed με Servo Turret και Tailstock είναι εξοπλισμένος με τα ακόλουθα βασικά εξαρτήματα.

Τυπικά αξεσουάρ

Τα παρακάτω αξεσουάρ περιλαμβάνονται στον Τόρνο CNC Slant Bed με Servo Turret και Tailstock.

Δομή μηχανήματος και βασικά χαρακτηριστικά

Ο Τόρνος CNC Slant Bed με Servo Turret και Tailstock ενσωματώνει τα ακόλουθα δομικά χαρακτηριστικά και χαρακτηριστικά απόδοσης.

· Κρεβάτι: Σχεδιασμός κεκλιμένου κρεβατιού 30 μοιρών για ακαμψία και αποτελεσματική ροή τσιπ.

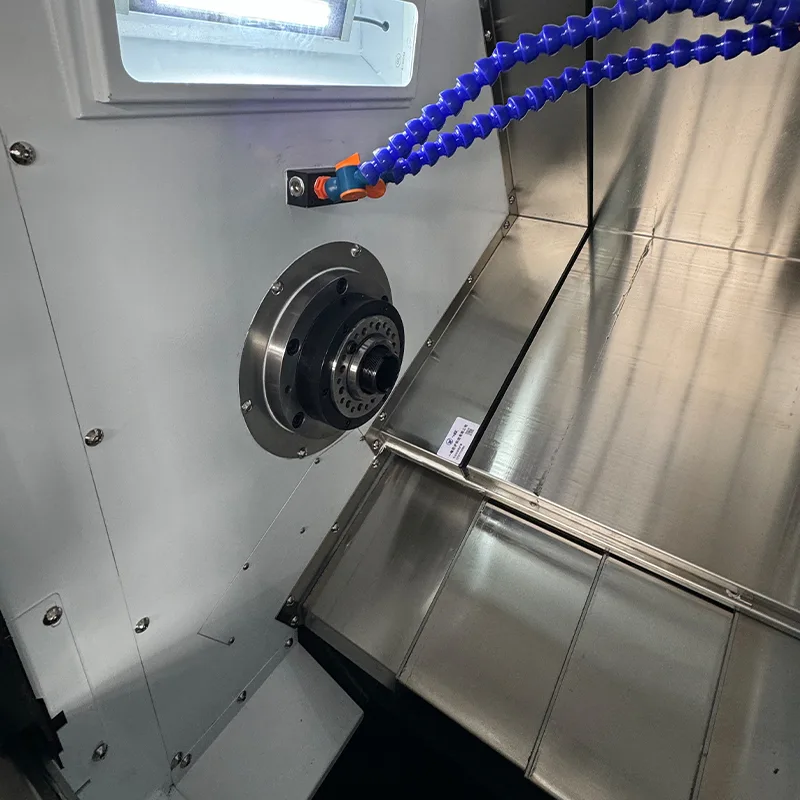

· Άξονας: Συγκρότημα ατράκτου ακριβείας φυσιγγίου με ρουλεμάν Japan NSK. Άτρακτο μοντέλο A2-5 με διάμετρο 170mm. Εύρος στροφών 0-5000 RPM.

· Οδηγοί: Japan THK 30mm γραμμικοί οδηγοί κυλίνδρων ακριβείας. Άξονας Χ με 4 τυπικά μπλοκ, άξονας Ζ με 4 εκτεταμένα μπλοκ.

· Μπίλιες βίδες: Japan THK 32mm βίδες ακριβείας με βήμα 10mm για άξονες Χ και Ζ.

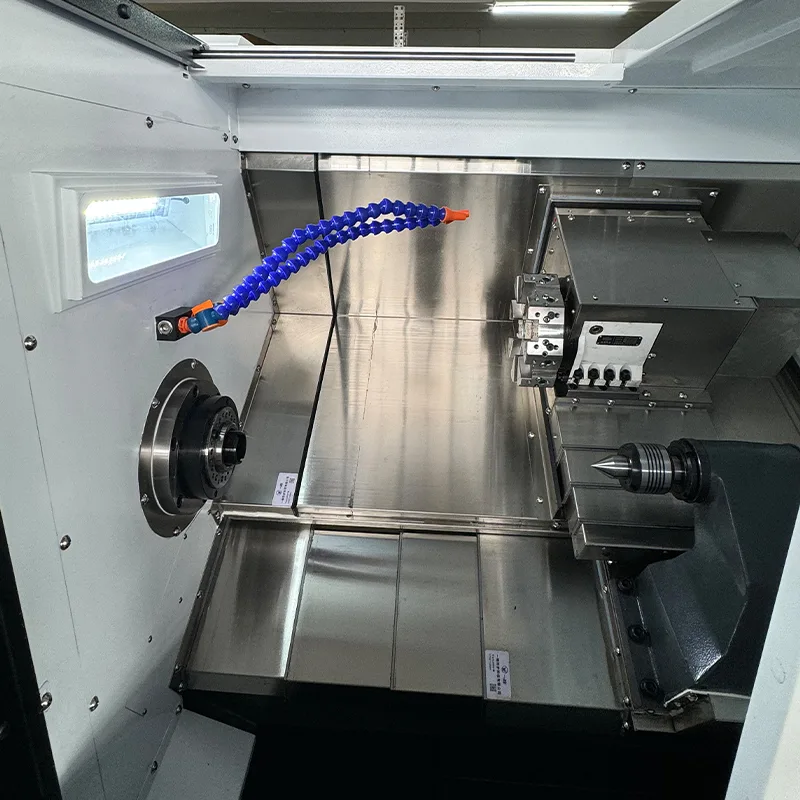

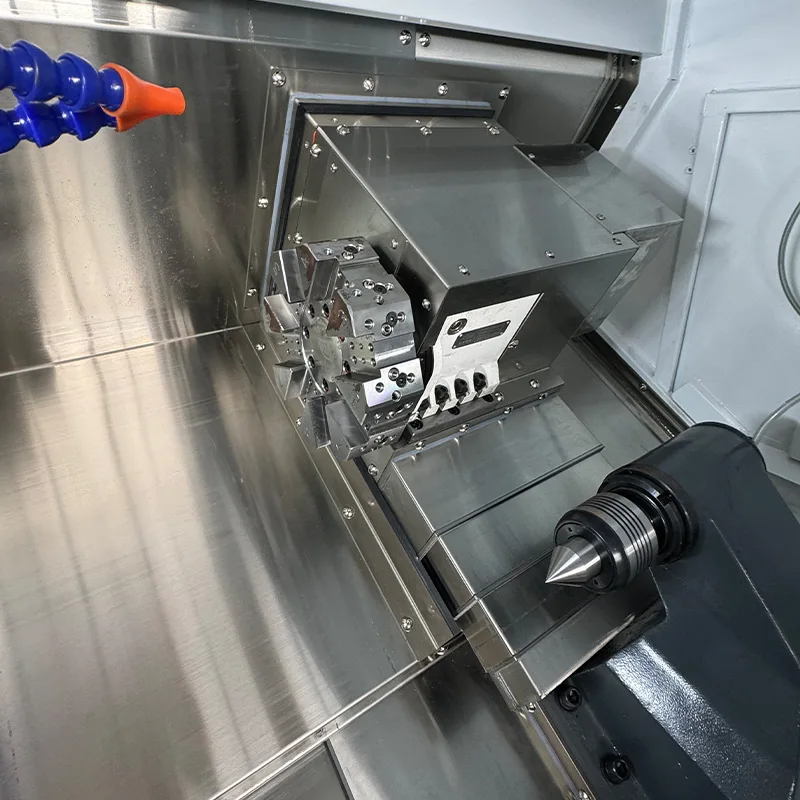

· Εργαλείο: 63 σερβοπύργος για αυτόματη αλλαγή εργαλείων.

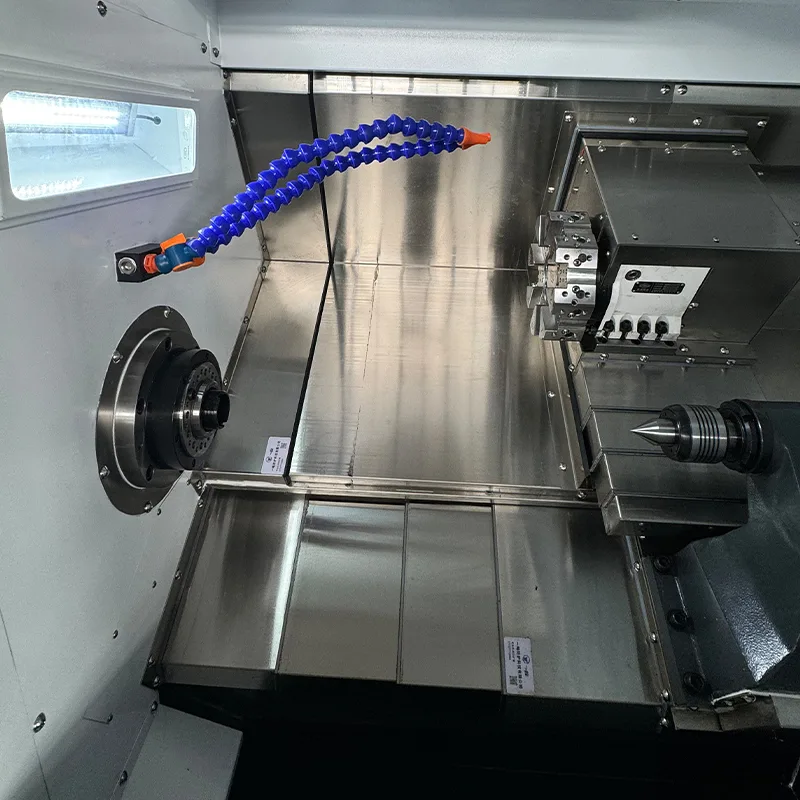

· Tailstock: Γραμμική οδηγός ουρά με υδραυλική πρόωση. Διαδρομή ουράς 500mm. Tailstock Taper MT4.

· Συνδέσεις κινητήρα: Κύριος κινητήρας με κίνηση ιμάντα, κινητήρες X και Z με άμεση μετάδοση κίνησης.

Πληροφορίες Παραγγελίας

Οι παρακάτω λεπτομέρειες τιμολόγησης και παραγγελίας ισχύουν για τον Τόρνο CNC Slant Bed με Servo Turret και Tailstock.

· Όνομα προϊόντος: Τόρνος CNC με κεκλιμένο κρεβάτι (Τύπος πυργίσκου εργαλείων)

· Μοντέλο: YL-45L

· Όροι πληρωμής: 30% κατάθεση, υπόλοιπο πριν από την αποστολή

· Εγγύηση: 1 έτος για ανταλλακτικά (εξαιρούνται οι τεχνητές ζημιές)

· Φόρος: 13% περιλαμβάνεται ΦΠΑ

· Φορτίο: Περιλαμβάνεται

Συχνές Ερωτήσεις

Ποιο είναι το σύστημα ελέγχου αυτού του τόρνου CNC με κεκλιμένο κρεβάτι;

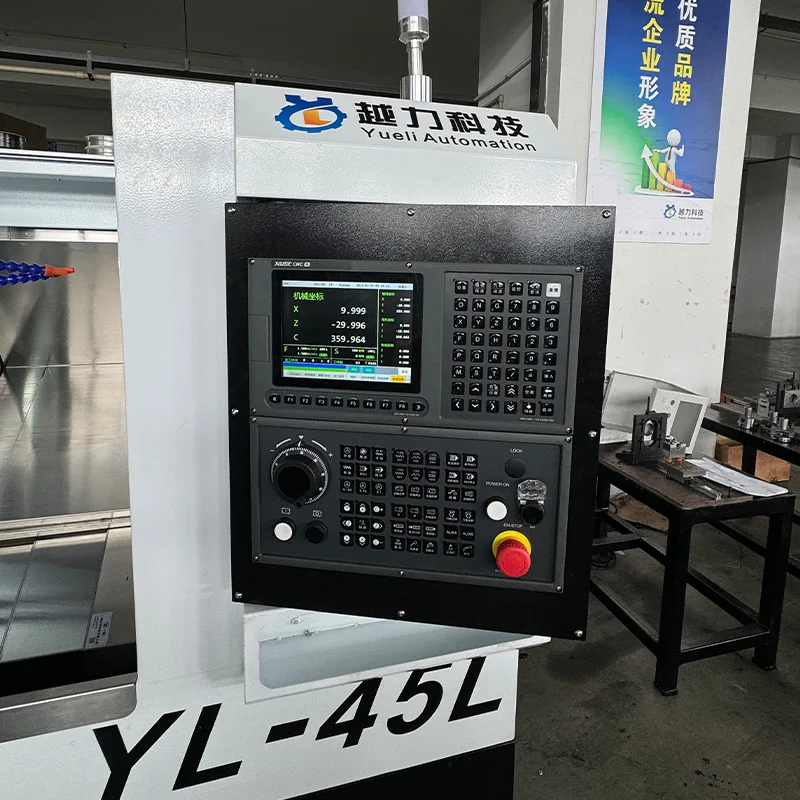

Ο τόρνος CNC με κεκλιμένο κρεβάτι χρησιμοποιεί το σύστημα CNC FANUC Oi-TF PLUS (5) με σερβοκινητήρες FANUC και κινητήρες για τους άξονες X και Z.

Ποια είναι η διαδρομή των αξόνων Χ και Ζ αυτού του μηχανήματος;

Η διαδρομή του άξονα X είναι 200 ​​mm και η διαδρομή του άξονα Z είναι 460 mm. Ποια είναι η ταχύτητα του άξονα και η ισχύς του κινητήρα του άξονα;

Το εύρος στροφών του άξονα είναι από 0 έως 5000 RPM και η ισχύς του κινητήρα του άξονα είναι 7,5 KW από την Huahong.

Τι τύπο κρεβατιού και εργαλείων έχει αυτό το μηχάνημα;

Το μηχάνημα έχει κεκλιμένο κρεβάτι 30 μοιρών με σερβοπύργο 63 για αυτόματη αλλαγή εργαλείων.

Ποιες είναι οι προδιαγραφές οδηγών και σφαιρικών βιδών;

Οι άξονες X και Z χρησιμοποιούν σφαιρικές βίδες ακριβείας 32 mm και γραμμικούς οδηγούς κυλίνδρων ακριβείας 30 mm, και οι δύο από την Ιαπωνία THK.

Ποιο είναι το βάρος και οι διαστάσεις αυτού του τόρνου CNC;

Οι διαστάσεις του μηχανήματος είναι 1875×1021×1263 χιλιοστά και το βάρος είναι περίπου 1,8 τόνοι.

Τι είδους ουρά έχει το μηχάνημα;

Το μηχάνημα έχει γραμμικό οδηγό ουράς με υδραυλική πρόωση, η διαδρομή του ουρανού είναι 500 mm και η κωνικότητα του ουρανού είναι MT4.
