CNC Κεκλιμένος Τόρνος κρεβατιού με Servo Turret και Hydraulic Tailstock

Ο τόρνος CNC Slant Bed with Servo Turret και Hydraulic Tailstock (μοντέλο YL-46K) είναι μια μηχανή τόρνευσης ακριβείας που κατασκευάζεται από την Quanzhou Yueli Automation Equipment Co., Ltd. Ο σχεδιασμός κεκλιμένου κρεβατιού 30 μοιρών παρέχει ακαμψία και αποτελεσματική αφαίρεση τσιπς κατά τη διάρκεια βαριών εργασιών κοπής. Εξοπλισμένο με το σύστημα CNC FANUC Oi-TF PLUS (5) και τις σφαιρικές βίδες ακριβείας THK 32 mm και τους γραμμικούς οδηγούς κυλίνδρων 30 mm, το μηχάνημα προσφέρει σταθερή ακρίβεια και μακροπρόθεσμη σταθερότητα. Ο κινητήρας ατράκτου Huahong 7,5 KW προσφέρει εύρος στροφών από 0 έως 5000 σ.α.λ. Η υδραυλική ουρά με κωνικότητα MT4 και διαδρομή 500 mm υποστηρίζει σταθερό κράτημα του τεμαχίου εργασίας, ενώ ο σερβοπύργος 63 επιτρέπει αυτοματοποιημένες αλλαγές εργαλείων για βελτιωμένη απόδοση παραγωγής.

Βασικά Χαρακτηριστικά

Ο τόρνος CNC με κεκλιμένο κρεβάτι με Servo Turret και Hydraulic Tailstock προσφέρει τα ακόλουθα βασικά χαρακτηριστικά.

· Σχεδιασμός κεκλιμένου κρεβατιού: Κεκλιμένο κρεβάτι 30 μοιρών για ενισχυμένη ακαμψία και αποτελεσματική ροή τσιπ κατά τη διάρκεια της κατεργασίας.

· Άξονας υψηλής ακρίβειας: Συγκρότημα ατράκτου ακριβείας τύπου φυσιγγίου με ρουλεμάν NSK της Ιαπωνίας. Άτρακτο μοντέλο A2-5 με διάμετρο 170mm.

· Premium Guideways: Japan THK 30mm γραμμικοί οδηγοί κυλίνδρων ακριβείας. Άξονας Χ με 4 τυπικά μπλοκ, άξονας Ζ με 4 εκτεταμένα μπλοκ.

· Μπαλοβίδες ακριβείας: Ιαπωνικές μπίλιες THK 32mm με βήμα 10mm για άξονες Χ και Ζ.

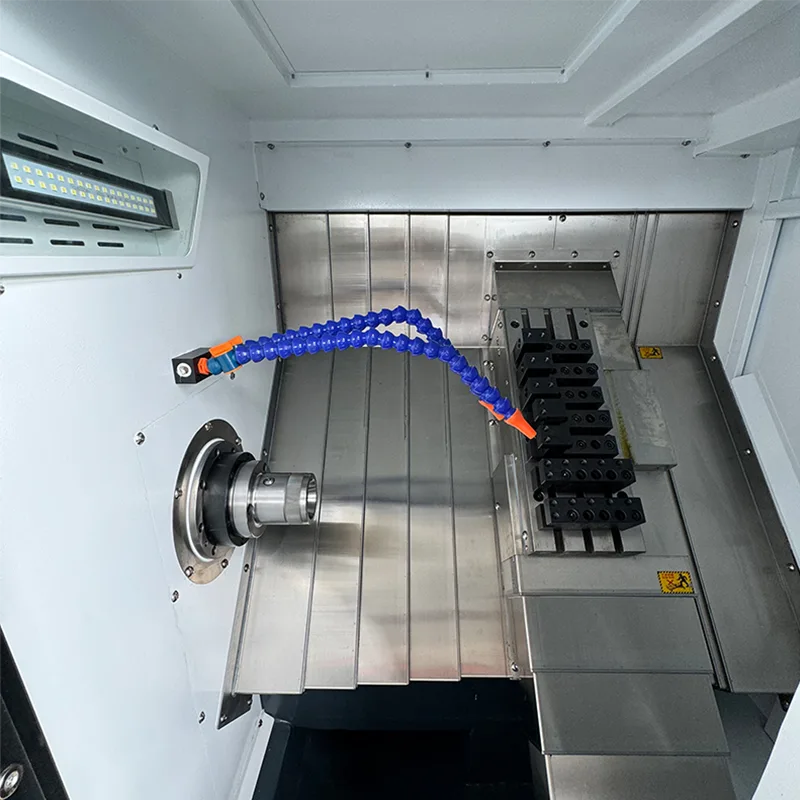

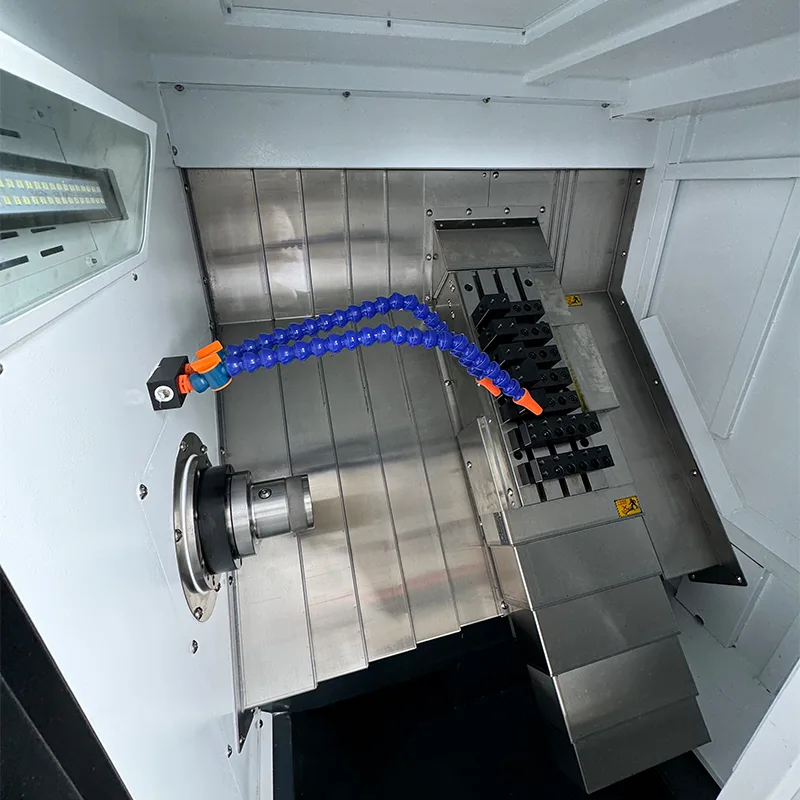

· Servo Turret: 63 servo turret για γρήγορη και ακριβή ευρετηρίαση εργαλείων.

· Hydraulic Tailstock: Γραμμική οδηγός ουράς με υδραυλική πρόωση. Διαδρομή ουράς 500mm με κωνικό MT4.

· Σύστημα κίνησης κινητήρα: Κύριος άξονας κινητήρας με κίνηση ιμάντα, σερβοκινητήρες X και Z με άμεση σύνδεση μετάδοσης κίνησης.

Τεχνικές Προδιαγραφές

Ο παρακάτω πίνακας παραθέτει τις πλήρεις τεχνικές παραμέτρους του Τόρνου CNC Κεκλιμένου Κρεβατιού με Servo Turret και Hydraulic Tailstock.

Διαμόρφωση μηχανήματος

Ο τόρνος κλίνης CNC με Servo Turret και Hydraulic Tailstock είναι κατασκευασμένος με τα ακόλουθα κύρια εξαρτήματα και μάρκες.

· Σύστημα CNC: FANUC Oi-TF PLUS (5) με σερβοκινητήρες και κινητήρες FANUC X/Z.

· Κινητήρας άξονα: Huahong 7,5KW.

· Μπίλιες βίδες: Japan THK 32mm σφαιρικές βίδες ακριβείας.

· Γραμμικοί οδηγοί κυλίνδρων: Οδηγοί κυλίνδρων ακριβείας Japan THK 30mm.

· Συναρμολόγηση ατράκτου: Τύπος φυσιγγίου ακριβείας με ρουλεμάν Japan NSK.

· Υδραυλικός περιστροφικός κύλινδρος: Ταϊβάν.

· Υδραυλικός Σταθμός: Ταϊβάν.

· Κεφαλή ισχύος: 3 σταθμών, 11.4Ν.

· Αντλία ψυκτικού υγρού: 750W.

Τυπικά αξεσουάρ

Κάθε CNC λοξός τόρνος κρεβατιού με Servo Turret και Hydraulic Tailstock συνοδεύεται από τα ακόλουθα αξεσουάρ.

· Κολέτα ελατηρίου για υλικό σύσφιξης – Περιλαμβάνεται 1 τεμάχιο.

· Υποδοχές εργαλείων τόρνευσης – 3 τεμάχια.

· Υποδοχές εργαλείων διάτρησης – 2 τεμάχια.

· Μπάρες εργαλείων διάτρησης – Προέκταση ράβδου ER20A, 2 τεμάχια.

· Σετ εξαγωνικών κλειδιών – 1 σετ.

Εφαρμογές και Πλεονεκτήματα

Ο τόρνος CNC με κεκλιμένο κρεβάτι με Servo Turret και Hydraulic Tailstock είναι κατάλληλος για ένα ευρύ φάσμα εφαρμογών τόρνευσης.

· Δυνατότητα επεξεργασίας: Μέγιστη διάμετρος στροφής 375mm, μέγιστο μήκος κατεργασίας 380mm με τσοκ. Χειρίζεται μια ποικιλία υλικών, όπως χάλυβας, ανοξείδωτος χάλυβας και μη σιδηρούχα μέταλλα.

· Αποδοτικότητα Παραγωγής: Ο σερβοπύργος 63 επιτρέπει τη γρήγορη ευρετηρίαση του εργαλείου, μειώνοντας τον χρόνο εγκατάστασης και αυξάνοντας την απόδοση για την παραγωγή παρτίδας.

· Ακρίβεια και σταθερότητα: Οι οδηγοί της Japan THK και οι σφαιρικές βίδες, σε συνδυασμό με τον έλεγχο CNC FANUC, εξασφαλίζουν σταθερή ακρίβεια και επαναληψιμότητα.

· Υποστήριξη τεμαχίου εργασίας: Η υδραυλική ουρά με διαδρομή 500 mm και κωνικότητα MT4 παρέχει ασφαλή σύσφιξη για μακρύτερα τεμάχια εργασίας.

· Άκαμπτη κατασκευή: Κεκλιμένο κρεβάτι 30 μοιρών με οδηγούς κυλίνδρων βαρέως τύπου υποστηρίζει σταθερές βαριές εργασίες κοπής.

Κατασκευή και Διασφάλιση Ποιότητας

Ο Τόρνος CNC Slant Bed με Servo Turret και Hydraulic Tailstock κατασκευάζεται με αυστηρά πρότυπα ποιοτικού ελέγχου.

· Όλα τα βασικά εξαρτήματα προέρχονται από καθιερωμένες μάρκες, συμπεριλαμβανομένων των FANUC, Japan THK, Japan NSK και Huahong.

· Διαδικασίες συναρμολόγησης ακριβείας για σφαιρικές βίδες, γραμμικούς οδηγούς και συγκροτήματα ατράκτου.

· Αυστηρή επιθεώρηση και δοκιμή πριν από την παράδοση για να διασφαλιστεί η ακρίβεια και η αξιοπιστία του μηχανήματος.

· Υποστηρίζεται από περισσότερα από δέκα χρόνια εμπειρίας στην κατασκευή και επαγγελματική τεχνική υποστήριξη.

Συχνές Ερωτήσεις

Ποιο σύστημα CNC χρησιμοποιείται σε αυτόν τον λοξό τόρνο κρεβατιού;

Το μηχάνημα χρησιμοποιεί το σύστημα CNC FANUC Oi-TF PLUS (5) με σερβοκινητήρες FANUC και κινητήρες για άξονες X και Z.

Ποιες είναι οι διαδρομές άξονα αυτού του τόρνου CNC;

Η διαδρομή του άξονα X είναι 200 ​​mm και η διαδρομή του άξονα Z είναι 460 mm.

Ποια είναι η ταχύτητα του άξονα και η ισχύς του κινητήρα;

Η ταχύτητα του άξονα κυμαίνεται από 0 έως 5000 σ.α.λ., που τροφοδοτείται από έναν κινητήρα ατράκτου Huahong 7,5 KW.

Τι τύποι οδηγών και σφαιρικές βίδες χρησιμοποιούνται;

Το μηχάνημα χρησιμοποιεί σφαιρικές βίδες ακριβείας Japan THK 32 mm και γραμμικούς οδηγούς κυλίνδρων ακριβείας 30 mm.

Ποιο είναι το βάρος και οι συνολικές διαστάσεις του μηχανήματος;

Οι διαστάσεις του μηχανήματος είναι 1875×1021×1263 χιλιοστά και το βάρος είναι περίπου 1,8 τόνοι.
