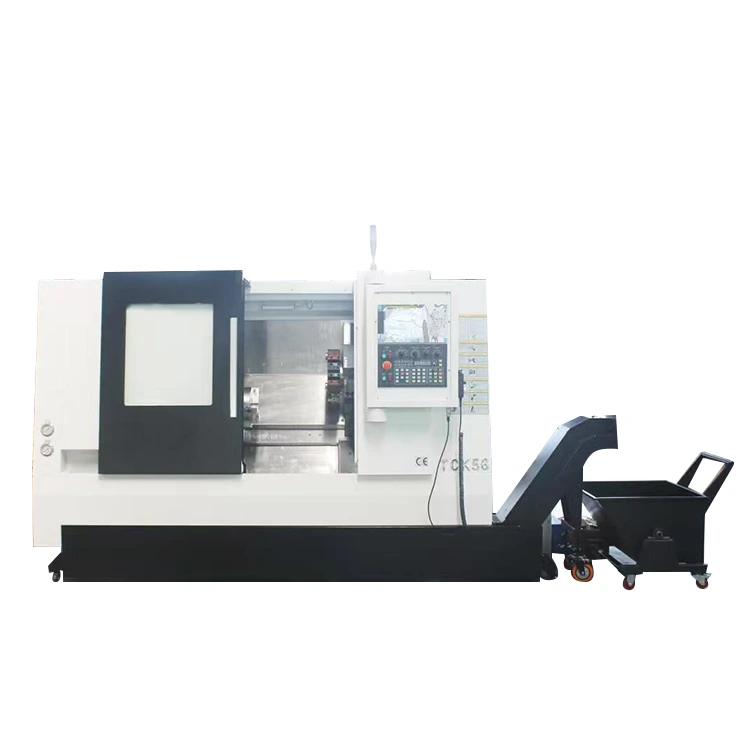

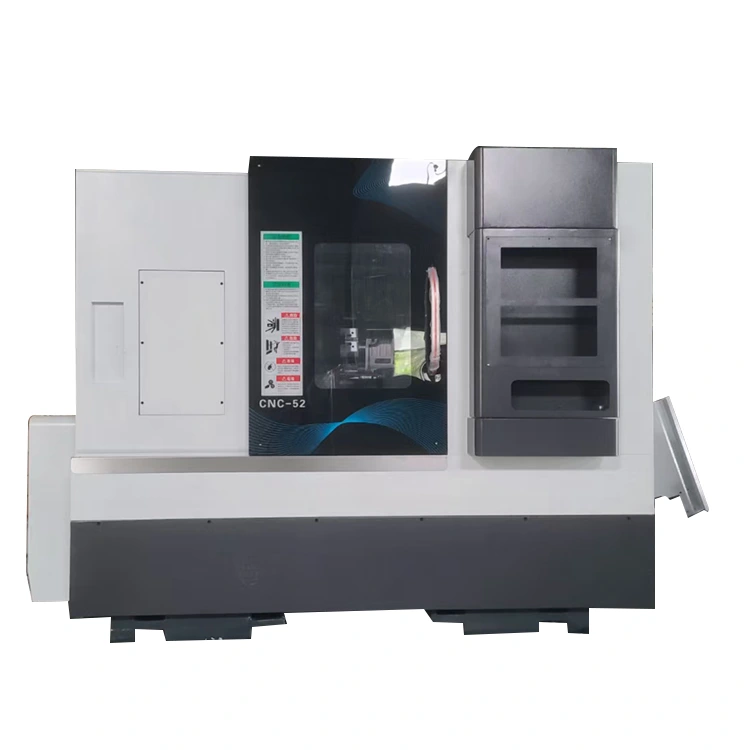

CNC Turn-Mill Center με Tailstock

ΟΧΙ.ΟνομαΜονάδαSpecΠαρατήρηση1Διάσταση κορυφής τραπεζιού διαφανειώνmm450*340 2Μέγιστη διαδρομή του άξονα zmm600 3Μέγιστη διαδρομή του άξονα Χmm300 4Μέγιστη διάμετρος ταλάντευσηςmm650 5Απόσταση από άτρακτο έως συρόμενο επιτραπέζιοmm170 6Απόσταση από το κέντρο του άξονα στο έδαφοςmm1100 7MAX μήκος κατ......

Μοντέλο:YL-52Y

Αποστολή Ερώτησης

περιγραφή προϊόντος

ΟΧΙ.	Ονομα	Μονάδα	Spec	Παρατήρηση
1	Διάσταση κορυφής τραπεζιού διαφανειών	mm	450*340
2	Μέγιστη διαδρομή του άξονα z	mm	600
3	Μέγιστη διαδρομή του άξονα Χ	mm	300
4	Μέγιστη διάμετρος ταλάντευσης	mm	650
5	Απόσταση από άτρακτο έως συρόμενο επιτραπέζιο	mm	170
6	Απόσταση από το κέντρο του άξονα στο έδαφος	mm	1100
7	MAX μήκος κατεργασίας	mm	475	Λαμβάνοντας ως παράδειγμα τον ηλεκτρικό πυργίσκο NF80-170-BMT55-12T
8	MAX διάμετρος στροφής	mm	500
9	Μοντέλο ατράκτου (διάμετρος άξονα)	mm	A2-6 (200)
10	Ταχύτητα ατράκτου	RPM	0-4000
11	Προδιαγραφές σφαιρικών βιδών X、Z		3210/4010	Ιαπωνική σφαιρική βίδα THK, κατηγορίας C3
12	Γραμμική ράγα οδήγησης άξονα Χ		Ταϊβάν κύλινδρος HIWIN clss p, μέγεθος 35	4 Sliders-τυπικός τύπος
13	Γραμμική ράγα οδήγησης άξονα Z		Ρολό Taiwan HIWIN clss p μέγεθος 35	4 Ρυθμιστικά - Ρυθμιστικά εκτεταμένου μήκους
14	Μέθοδος σύνδεσης του κύριου κινητήρα X.Z		Ιμάντας χρονισμού/Άμεση μετάδοση/Άμεση μετάδοση κίνησης
15	X.Z. Tailstock Motor Flange / Spigot	mm	130/110
16	Μέγεθος μηχανής	mm	241512571270
17	Καθαρό βάρος μηχανής	KG	3800 κιλά	Με εσωτερική και εξωτερική προστασία

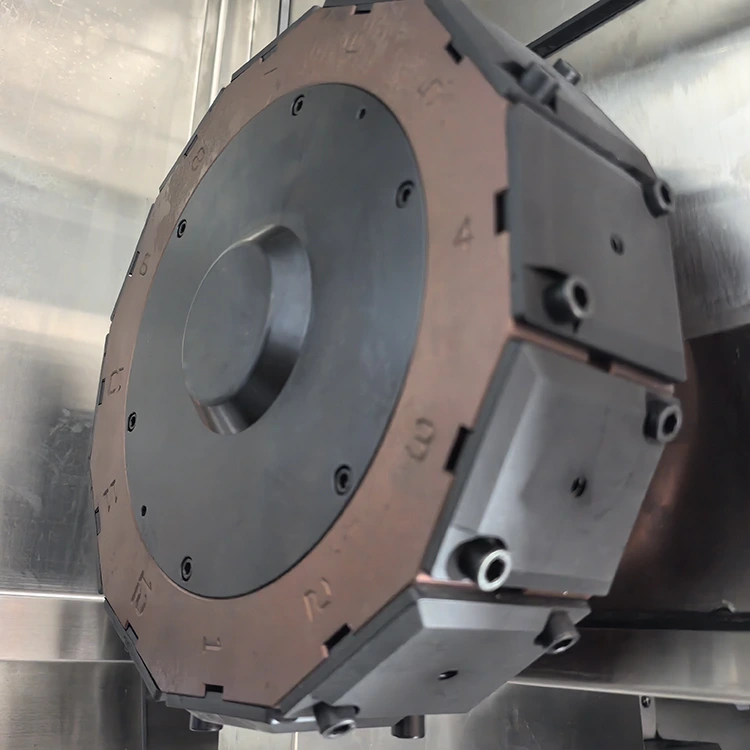

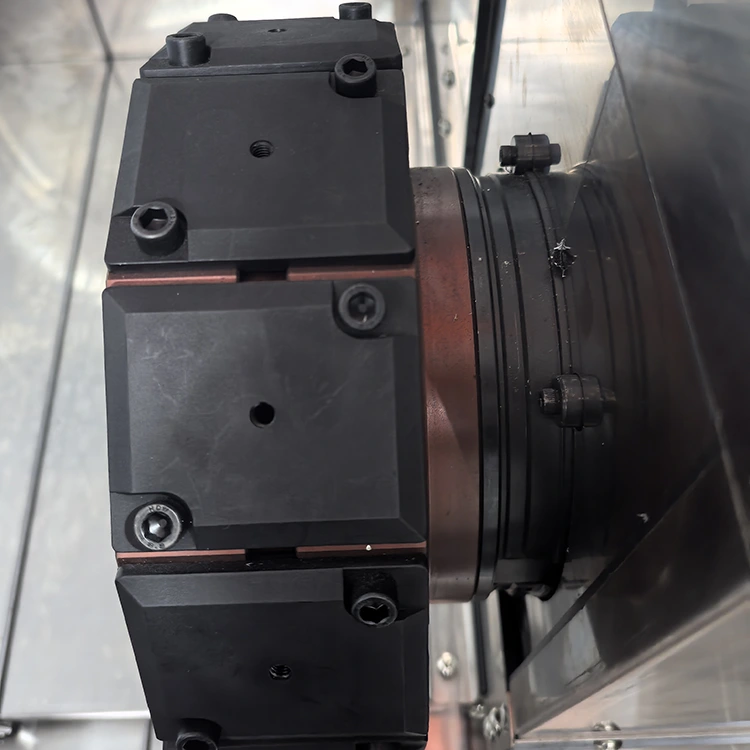

18	Μέθοδος εγκατάστασης εργαλείου		Ισχυρός πυργίσκος 170-BMT55

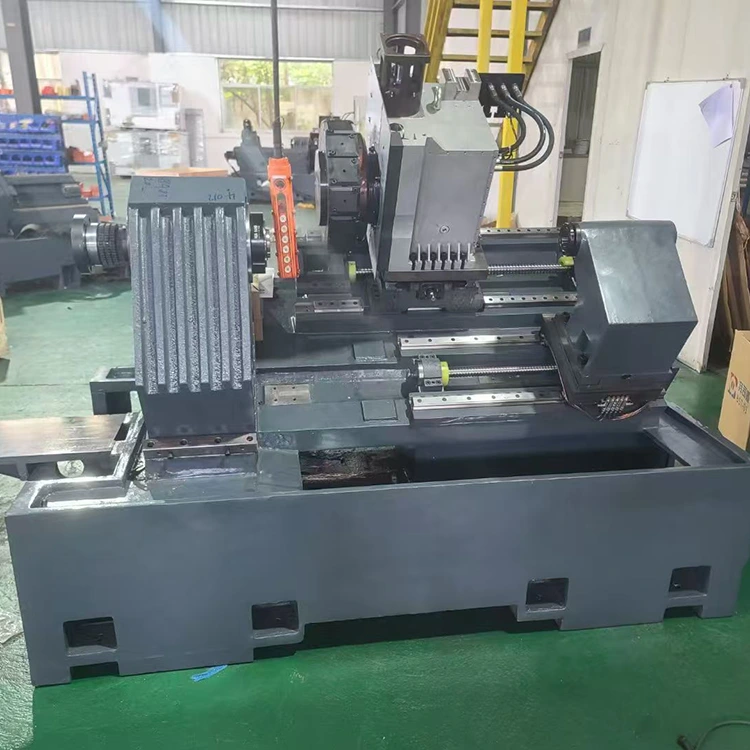

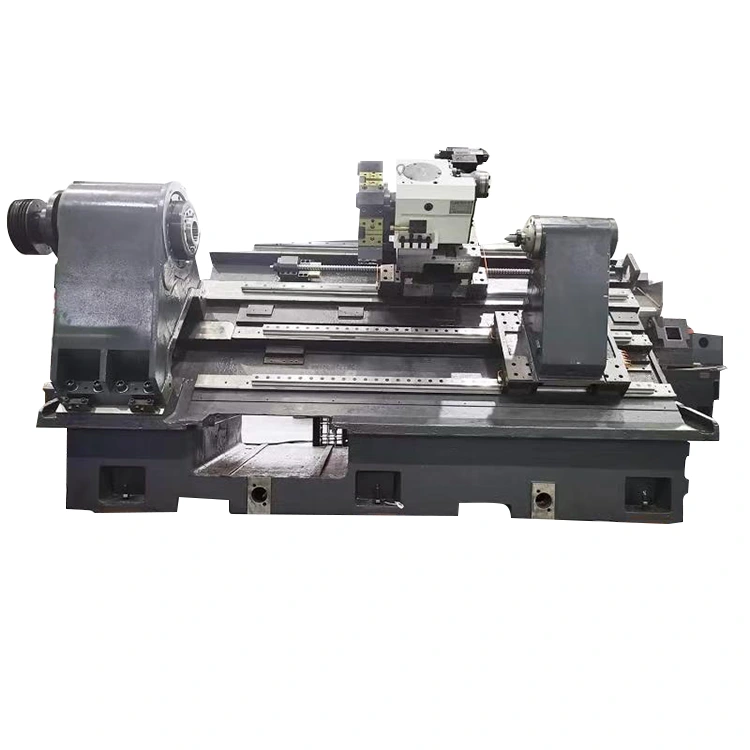

19	Τύπος και κλίση βάσης μηχανής		Κεκλιμένο κρεβάτι 30 μοιρών
20	Tailstock		Γραμμικός οδηγός ουράς
21	Μέθοδος προώθησης Tailstock		Υδραυλική πρόωση και σερβοπροώθηση	Τυπικό Εξοπλισμένο Κέντρο Υδραυλικών Tailstock
22	Μέγιστη διαδρομή της ουράς		600
23	Ελάχιστο μήκος προβολής της ουράς		30 χλστ
24	Μοντέλο κέντρου ουράς		ΜΤ5

Διαμόρφωση μοντέλου
Ονομα	Τόπος προέλευσης/Ειδ	Ονομα	Τόπος προέλευσης/Ειδ
Σύστημα CNC	ΒΗΧΑΣ	X/Z-Axis Servo motors+Drives	Δέλτα
32 Βίδα ακριβείας	THK (Ιαπωνία)	Μοτέρ ατράκτου	Huahong 7,5KW
30 Οδηγός γραμμικού κυλίνδρου ακριβείας	HIWIN (Ταϊβάν, Κίνα)	Υδραυλικός περιστροφικός κύλινδρος	ΤΑΪΒΑΝ
Κυλινδρική μονάδα ατράκτου ακριβείας	Ρουλεμάν NSK (Ιαπωνία)	δροσερός	750 W
Υδραυλικός σταθμός	Ταϊβάν	Power Head	3 σταθμοί 11.4Ν
Τυχαία αξεσουάρ
Ονομα	Μοντέλο/Spec	Ονομα	Μοντέλο / προδιαγραφή
Collet (για σύσφιξη υλικού)	1 τεμ (Παρέχεται με μηχανή)	Στύλος εργαλείου γεώτρησης περιστρεφόμενου στύλου εργαλείων	3 ΤΕΜ/2 ΤΕΜ
Στέλεχος εργαλείου διάτρησης	2 τμχ ράβδους επέκτασης ER20A	Εξαγωνικό κλειδί	1 Σετ
