Περίληψη

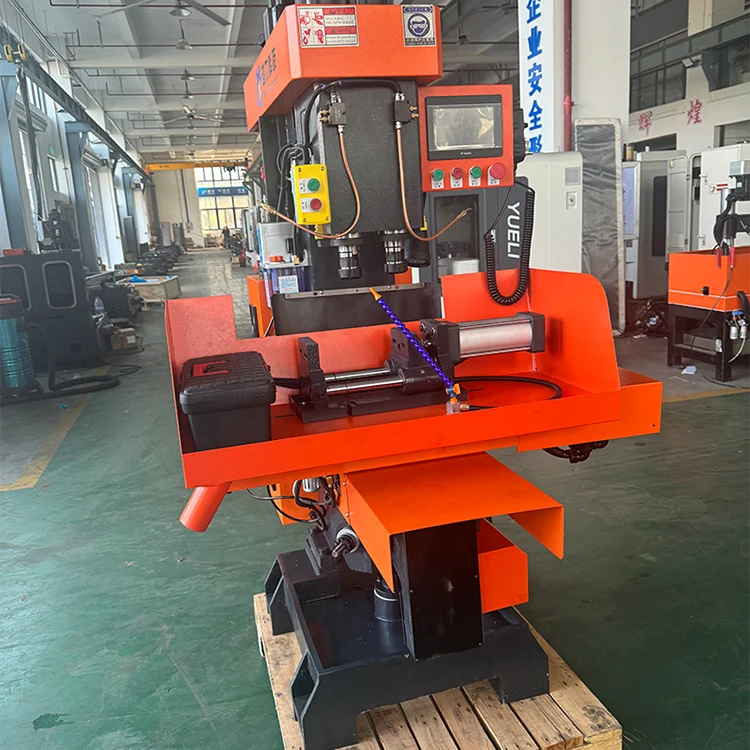

Η σύγχρονη κατασκευή ακριβείας επιδιώκει συνεχώς υψηλότερη συνοχή διαστάσεων και λιγότερους κύκλους σύσφιξης για πολύπλοκα μηχανικά μέρη.Κάθετη σύνθετη μηχανή διπλού άξοναενσωματώνει λειτουργίες ελέγχου κίνησης πολλαπλών αξόνων και μικτής κατεργασίας μέσα σε ένα πλαίσιο μηχανής, μειώνοντας την επαναλαμβανόμενη επανατοποθέτηση του τεμαχίου κατά τη διάρκεια των εργασιών παραγωγής. Αυτό το περιεχόμενο διερευνά τα δομικά του χαρακτηριστικά, τις βασικές ικανότητες μηχανικής κατεργασίας, τους κατάλληλους τύπους τεμαχίων εργασίας, τις επιχειρησιακές εκτιμήσεις και τις πρακτικές συμβουλές εγκατάστασης για μηχανικούς κατασκευής και τεχνικούς συνεργείων.
Πίνακας περιεχομένων — Κάντε κλικ σε κάθε στοιχείο για να μεταβείτε στην αντίστοιχη ενότητα
- 1. Δομική διάταξη και ολοκληρωμένη λογική μηχανικής κατεργασίας
- 2. Βασικές επιδόσεις και τεχνικές προδιαγραφές
- 3. Πλεονεκτήματα για σύνθετα τεμάχια ακριβείας
- 4. Κοινά Πεδία Εφαρμογών Παραγωγής
- 5. Βέλτιστες πρακτικές ρύθμισης μηχανήματος και καθημερινής λειτουργίας
- 6. Συχνές Ερωτήσεις
- 7. Ερώτηση τεχνικής υποστήριξης
1. Δομική διάταξη και ολοκληρωμένη λογική μηχανικής κατεργασίας
Οι παραδοσιακές εργαλειομηχανές συχνά διαχωρίζουν τις διαδικασίες τόρνευσης, φρεζαρίσματος και διάτρησης σε ανεξάρτητο εξοπλισμό. Τα τεμάχια εργασίας πρέπει να αποσυναρμολογούνται, να ευθυγραμμίζονται εκ νέου και να συσφίγγονται πολλές φορές όταν απαιτείται μηχανική κατεργασία πολλαπλών χαρακτηριστικών. Κάθε βήμα εκ νέου σύσφιξης εισάγει πιθανή απόκλιση θέσης και επεκτείνει τους συνολικούς κύκλους επεξεργασίας.Κάθετη σύνθετη μηχανή διπλού άξοναφέρνει διαφορετικές λειτουργίες κοπής σε ένα ενιαίο φάκελο εργασίας, ολοκληρώνοντας διάφορες μηχανουργικές εργασίες χωρίς επαναλαμβανόμενο χειρισμό εξαρτημάτων.
Η κατακόρυφη δομή πλαισίου παρέχει σταθερή μηχανική ακαμψία έναντι των κραδασμών της δύναμης κοπής. Δύο συντονισμένοι σερβοκατευθυνόμενοι άξονες υποστηρίζουν συγχρονισμένη κίνηση κατά τη διάρκεια σύνθετων διαδρομών κοπής. Ο μηχανισμός αλλαγής εργαλείων επιτρέπει την εναλλαγή μεταξύ διαφορετικών εργαλείων κοπής εντός ενός κύκλου προγράμματος, καλύπτοντας εργασίες τόρνευσης του εξωτερικού προφίλ, φρεζαρίσματος προσώπου, διάτρησης οπών και τρυπήματος για μια ενιαία εγκατάσταση εξαρτήματος τεμαχίου εργασίας. Η προηγμένη μονάδα ελέγχου CNC ερμηνεύει πολύπλοκα προγράμματα G-code για να συντονίζει την ταχύτητα του άξονα, τον ρυθμό τροφοδοσίας και την κίνηση διπλού άξονα ταυτόχρονα.
Τα εξαρτήματα ενίσχυσης πλαισίου μηχανής και απόσβεσης κραδασμών καταστέλλουν τον συντονισμό που δημιουργείται κατά την κοπή με μεγάλο φορτίο. Αυτός ο μηχανικός σχεδιασμός διατηρεί σταθερή την ακρίβεια θέσης ακόμη και κάτω από συνεχείς μακροχρόνιες παραγωγές. Οι χειριστές μπορούν να φορτώσουν κενά πρώτης ύλης μία φορά και να ολοκληρώσουν τα περισσότερα από τα απαιτούμενα γεωμετρικά χαρακτηριστικά πριν από την εκφόρτωση των τελικών εξαρτημάτων.
- Κάθετο άκαμπτο πλαίσιο για βελτιωμένη αντικραδασμική απόδοση
- Διπλοί συγχρονισμένοι σερβο-άξονες για σύνθετες τροχιές κοπής
- Αυτόματη εναλλαγή πολλαπλών εργαλείων εντός ενός κύκλου σύσφιξης
- Ενιαίος έλεγχος CNC για συντονισμένο προγραμματισμό πολλαπλών κινήσεων
- Ελαχιστοποιήστε την επαναλαμβανόμενη αποσυναρμολόγηση και ευθυγράμμιση του τεμαχίου εργασίας
- Συμπαγές αποτύπωμα σε σύγκριση με την ανάπτυξη πολλαπλών ξεχωριστών εργαλειομηχανών
2. Βασικές επιδόσεις και τεχνικές προδιαγραφές
Η ακρίβεια μηχανικής κατεργασίας, το εύρος διαδρομής και οι παράμετροι του άξονα καθορίζουν την πραγματική χωρητικότητα για σύνθετες εργαλειομηχανές. Η επιλογή του κατάλληλου εξοπλισμού απαιτεί την αντιστοίχιση των ορίων διαδρομής του μηχανήματος, της απόδοσης του άξονα και της ανάλυσης τοποθέτησης με στόχο τις διαστάσεις του τεμαχίου εργασίας και τη σκληρότητα του υλικού. Οι βασικές παράμετροι καθορίζουν άμεσα ποιοι τύποι στοιχείων μπορούν να ολοκληρωθούν στη ροή εργασίας μίας εγκατάστασης.
Η ακρίβεια τοποθέτησης και η επαναλαμβανόμενη ακρίβεια τοποθέτησης είναι κρίσιμοι δείκτες για τη συνέπεια των εξαρτημάτων παρτίδας. Τα γραμμικά ζεύγη οδηγών υψηλής ακρίβειας και οι κωδικοποιητές υψηλής ανάλυσης υποστηρίζουν σταθερή κίνηση άξονα. Η μονάδα ατράκτου παρέχει επαρκή ροπή για κοπή μετάλλων σε κράμα χάλυβα, ανοξείδωτο χάλυβα, αλουμίνιο και άλλα κοινά υλικά μηχανικής. Τα βοηθητικά υποσυστήματα περιλαμβάνουν μηχανισμό αφαίρεσης τσιπ, κυκλοφορία λίπανσης και παροχή ψυκτικού υγρού για τη διατήρηση της συνεχούς λειτουργίας του συνεργείου.
| Στοιχείο απόδοσης | Τυπικό εύρος παραμέτρων | Λειτουργική Αξία |
|---|---|---|
| Διαμόρφωση Κύριου Άξονα | Σερβο άξονας υψηλής ροπής | Χειριστείτε εργασίες βαριάς κοπής σκληρών υλικών |
| Ακρίβεια θέσης άξονα | Ανοχή σε επίπεδο μικρομέτρων | Εγγύηση σταθερής απόδοσης διαστάσεων για παρτίδες |
| Μέγιστη διάσταση τεμαχίου εργασίας | Προσαρμόσιμο σύμφωνα με το μοντέλο πλαισίου | Προσαρμόστε για διαφορετικές απαιτήσεις μεγέθους κενού |
| Αυτόματη χωρητικότητα εργαλείου | Πολλαπλοί σταθμοί εργαλείων | Πραγματοποιήστε αυτόματη εναλλαγή εργαλείων μικτών διεργασιών |
| Ψύξη & Λίπανση | Σύστημα παροχής υγρού κυκλοφορίας | Μειώστε τη φθορά του εργαλείου και ελέγξτε τη θερμοκρασία της ζώνης κοπής |
| Σύστημα Ελέγχου | Εξειδικευμένος ελεγκτής CNC | Υποστήριξη μεταγλώττισης προγράμματος σύνθετης μηχανικής κατεργασίας |
3. Πλεονεκτήματα για σύνθετα τεμάχια ακριβείας
Πολλά πολύπλοκα μηχανικά μέρη περιέχουν ομοαξονικές κυλινδρικές επιφάνειες, αυλακώσεις τελικής όψης, κατανεμημένες ομάδες οπών και προφίλ φρεζαρίσματος ταυτόχρονα. Εάν παράγεται σε ξεχωριστό εξοπλισμό, θα συσσωρεύονται αθροιστικά σφάλματα τοποθέτησης από κάθε λειτουργία σύσφιξης.Κάθετη σύνθετη μηχανή διπλού άξοναεξαλείφει τα περισσότερα ενδιάμεσα στάδια επανασύνδεσης και διατηρεί ενοποιημένη αναφορά δεδομένων για όλα τα μηχανικά χαρακτηριστικά.
Ο μειωμένος χειρισμός του τεμαχίου κατεργασίας μειώνει επίσης τους κινδύνους επιφανειακής γρατζουνιάς ή παραμόρφωσης που προκαλείται από την επαναλαμβανόμενη δύναμη σύσφιξης. Για την παραγωγή παρτίδας, η σταθερή αναφορά δεδομένων βοηθά στη μείωση της συνολικής διακύμανσης των διαστάσεων μεταξύ των τελικών εξαρτημάτων. Οι μηχανικοί μπορούν να συντάξουν πλήρη προγράμματα επεξεργασίας που καλύπτουν όλα τα απαιτούμενα χαρακτηριστικά, έτσι η μηχανή εκτελεί ολόκληρη τη σειρά αυτόματα μετά τη φόρτωση του τεμαχίου εργασίας.
Αξίζει να σημειωθεί ότι η σύνθετη κατεργασία δεν ταιριάζει σε κάθε σενάριο του τεμαχίου εργασίας. Εξαιρετικά μεγάλου μεγέθους τεμάχια ή εξαρτήματα που απαιτούν πολύ ειδικές μη τυποποιημένες εργασίες διαμόρφωσης ενδέχεται να εξακολουθούν να χρειάζονται συμπληρωματική επεξεργασία σε βοηθητικό εξοπλισμό. Οι τεχνικοί συνεργείου θα πρέπει να αξιολογήσουν τις προδιαγραφές σχεδίασης εξαρτημάτων πριν επιβεβαιώσουν τη ροή εργασιών επεξεργασίας.
4. Κοινά Πεδία Εφαρμογών Παραγωγής
Ο εξοπλισμός με δυνατότητα σύνθετης μηχανικής κατεργασίας βρίσκει ευρεία ανάπτυξη σε πολλούς κλάδους κατασκευής ακριβείας. Τα συνεργεία εξαρτημάτων αυτοκινήτων χρησιμοποιούν αυτό το είδος μηχανής για την παραγωγή σύνθετων εξαρτημάτων τύπου άξονα και πλήμνης που συνδυάζουν περιστροφικά και επίπεδα γεωμετρικά χαρακτηριστικά. Τα εργοστάσια γενικών μηχανημάτων επεξεργάζονται σώματα βαλβίδων, εξαρτήματα συνδετήρων και εξαρτήματα εξαρτημάτων κιβωτίου ταχυτήτων με μικτές απαιτήσεις τόρνευσης.
Η κατασκευή οργάνων βασίζεται σε έξοδο υψηλής ακρίβειας για την παραγωγή ευαίσθητων δομικών μερών για δοκιμή και μέτρηση υλικού. Η παραγωγή εξαρτημάτων εξοπλισμού νέας ενέργειας υιοθετεί επίσης σύνθετες εργαλειομηχανές για ειδικά μεταλλικά μέρη με απαιτήσεις πολλαπλών χαρακτηριστικών. Κάθε κλάδος έχει ξεχωριστά χαρακτηριστικά υλικού και γεωμετρική πολυπλοκότητα, επομένως οι παράμετροι του προγράμματος και η επιλογή εργαλείων πρέπει να προσαρμόζονται ανάλογα για κάθε έργο.
Ο σχεδιασμός της διάταξης του συνεργείου θα πρέπει να διατηρεί κατάλληλο χώρο για τη συλλογή τσιπ, την κυκλοφορία ψυκτικού υγρού και την πρόσβαση ρουτίνας συντήρησης γύρω από τη θέση εγκατάστασης του μηχανήματος. Η σταθερή παροχή ρεύματος και η πηγή πεπιεσμένου αέρα είναι απαραίτητες υποστηρικτικές συνθήκες για τη διατήρηση της μακροπρόθεσμης σταθερής λειτουργίας του μηχανήματος.
5. Βέλτιστες πρακτικές ρύθμισης μηχανήματος και καθημερινής λειτουργίας
Η σωστή εγκατάσταση, προγραμματισμός και συντήρηση επηρεάζουν άμεσα τη μακροπρόθεσμη διατήρηση της ακρίβειας για σύνθετες εργαλειομηχανές.Κάθετη σύνθετη μηχανή διπλού άξονααπαιτεί τυποποιημένες ροές εργασιών λειτουργίας για να διατηρήσει την αρχική του μηχανική απόδοση για χιλιάδες ώρες παραγωγής.
Η ισοπέδωση του μηχανήματος πρέπει να ολοκληρωθεί προσεκτικά στο στάδιο της εγκατάστασης για να αποφευχθεί η εσωτερική πίεση του πλαισίου. Οι χειριστές θα πρέπει να επαληθεύουν τις τιμές μετατόπισης του εργαλείου, το σύστημα συντεταγμένων του τεμαχίου εργασίας και την προσομοίωση προγράμματος πριν από την επίσημη κοπή κατά παρτίδες. Ο περιοδικός καθαρισμός για τη συσσώρευση τσιπ εντός της περιοχής εργασίας αποτρέπει τα τσιπ να παρεμβαίνουν στην κίνηση του άξονα ή να γρατσουνίζουν τις επιφάνειες των τελικών τεμαχίων. Η κατάσταση του συστήματος λίπανσης χρειάζεται τακτική επιθεώρηση για να διασφαλιστεί ότι οι ράγες οδήγησης και τα ζεύγη βιδών λαμβάνουν επαρκή παροχή λαδιού.
Κατά τη διάρκεια της μακροχρόνιας συνεχούς παραγωγής, η διακοπτόμενη επιθεώρηση των διαστάσεων του τελικού δείγματος βοηθά στην αποτύπωση της λεπτής απόκλισης της ακρίβειας σε πρώιμο στάδιο. Ο μη φυσιολογικός θόρυβος ή κραδασμοί που εμφανίζονται κατά τη διάρκεια της κοπής θα πρέπει να ενεργοποιήσουν άμεσο έλεγχο για φθορά του εργαλείου, χαλαρότητα εξαρτήματος ή ανωμαλίες μηχανικών εξαρτημάτων. Ακολουθήστε αυστηρά το εγχειρίδιο λειτουργίας για την περιοδική επιθεώρηση εξαρτημάτων και τους κύκλους αντικατάστασης εξαρτημάτων.
Yueliεφαρμόζει αυστηρές διαδικασίες μηχανικής συναρμολόγησης και δοκιμών για κάθε έτοιμη εργαλειομηχανή πριν από την παράδοση στις εγκαταστάσεις παραγωγής.
6. Συχνές Ερωτήσεις
Τα μέρη που ενσωματώνουν περιστροφικά προφίλ, επιφάνειες φρεζαρίσματος και κατανεμημένες δομές οπών είναι τα πλέον κατάλληλα. Η επεξεργασία μίας εγκατάστασης διατηρεί ενοποιημένα δεδομένα και μειώνει τα σφάλματα που δημιουργούνται από την επαναλαμβανόμενη σύσφιξη και επανατοποθέτηση.
Η κατάσταση οριζοντίωσης του μηχανήματος, η κατάσταση του εργαλείου, η σταθερότητα του εξαρτήματος, η διαμόρφωση παραμέτρων προγράμματος και η δόνηση του περιβάλλοντος συνεργείου ασκούν επιρροή. Η τακτική συντήρηση και η τυποποιημένη λειτουργία συμβάλλουν στη διατήρηση σταθερής απόδοσης ακριβείας.
Οι χειριστές χρειάζονται κατανόηση της συγχρονισμένης κίνησης διπλού άξονα και της λογικής προγραμματισμού μικτών διεργασιών. Το τυπικό λογισμικό CAM μπορεί να δημιουργήσει ισχύοντες κωδικούς προγράμματος μετά τη σωστή διαμόρφωση του μοντέλου του τεμαχίου εργασίας.
Οι βασικές εργασίες περιλαμβάνουν έλεγχο λίπανσης σιδηροτροχιάς, καθαρισμό θαλάμου τσιπ, επιθεώρηση βάσης εργαλείου, παρακολούθηση κατάστασης ψυκτικού υγρού και περιοδική βαθμονόμηση ακρίβειας σύμφωνα με τις οδηγίες λειτουργίας.
Για λεπτομέρειες προδιαγραφών μηχανής και συμβουλή εφαρμογής,επικοινωνήστε μαζί μας.
