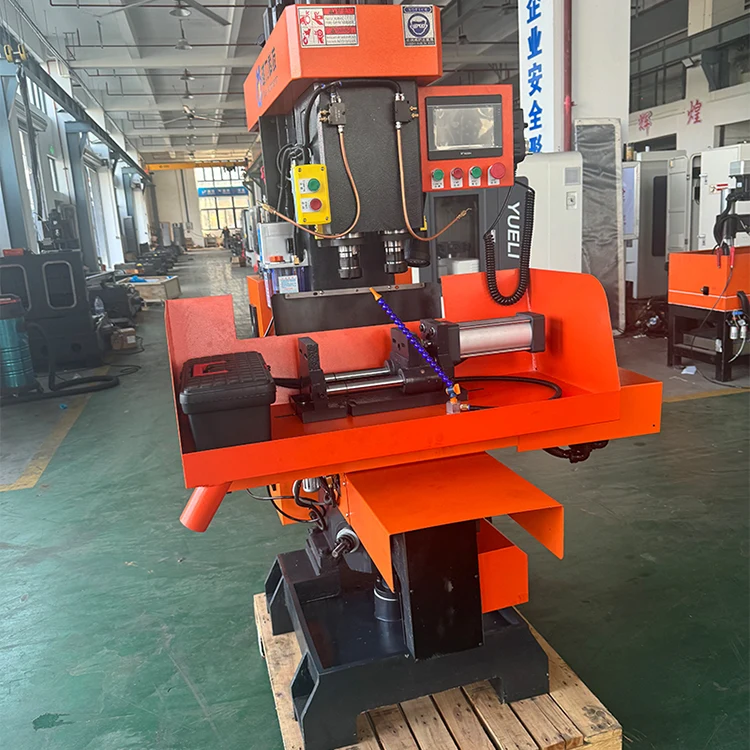

Πώς το Vertical Dual-Axis Compound Machine επαναπροσδιορίζει την επεξεργασία παρτίδων υψηλής απόδοσης;

1. Αρχιτεκτονική διπλής ατράκτου

Στην καρδιά τουΚάθετη σύνθετη μηχανή διπλού άξοναβρίσκεται μια διαμόρφωση διπλού άξονα που αλλάζει θεμελιωδώς τον τρόπο προσέγγισης της επεξεργασίας κατά παρτίδες. Σε αντίθεση με τις μηχανές με έναν άξονα που απαιτούν πολλαπλά περάσματα και συχνές αλλαγές εργαλείων, αυτός ο σχεδιασμός ενσωματώνει δύο ανεξάρτητους άξονες που λειτουργούν σε συντονισμένη διάταξη κάθετου άξονα. Οι άξονες Z1 και Z2 βρίσκονται σε απόσταση 120 mm, επιτρέποντας την ταυτόχρονη κατεργασία δύο χαρακτηριστικών στο ίδιο τεμάχιο εργασίας ή την παράλληλη επεξεργασία δύο ξεχωριστών εξαρτημάτων.

Κάθε άξονας δέχεται κωνικά εργαλεία NT30 και παρέχει ρυθμιζόμενες ταχύτητες από 10 έως 3000 r/min, παρέχοντας ευελιξία για τις εργασίες διάτρησης, ομαλοποίησης και τρυπήματος. Η προσέγγιση διπλού άξονα διπλασιάζει αποτελεσματικά την απόδοση για κατάλληλες εφαρμογές, διατηρώντας παράλληλα την ακρίβεια που απαιτείται για τα εξαρτήματα τοποθέτησης της πόρτας και παρόμοια είδη παραγωγής μεσαίας παρτίδας.

2. Βασικές Τεχνικές Προδιαγραφές

Η κατανόηση των δυνατοτήτων του μηχανήματος ξεκινά με τις βασικές του παραμέτρους. Ο παρακάτω πίνακας συνοψίζει τις βασικές προδιαγραφές που καθορίζουν το λειτουργικό του πλαίσιο:

Η διαδρομή του άξονα X 320 mm και η διαδρομή του άξονα Υ 120 mm παρέχουν επαρκή φάκελο εργασίας για προϊόντα τοποθέτησης πόρτας και παρόμοια εξαρτήματα. Η πλατφόρμα ανύψωσης προσφέρει ρυθμιζόμενη απόσταση 160 mm, που φιλοξενεί διαφορετικά ύψη τεμαχίου εργασίας. Με μέγιστη ταχύτητα κίνησης 30 m/min στον άξονα Χ, το μηχάνημα προσφέρει γρήγορη τοποθέτηση που συμβάλλει στη συνολική μείωση του χρόνου κύκλου.

3. Δομική Ακεραιότητα

ΟΚάθετη σύνθετη μηχανή διπλού άξοναέχει σχεδιαστεί με έμφαση στην ακαμψία και την ανθεκτικότητα. Η δομή του αμαξώματος είναι ιδιαίτερα συμπαγής, διατηρώντας παράλληλα εξαιρετική ακαμψία—ένας κρίσιμος παράγοντας για τη διατήρηση της ακρίβειας κατά τη διάρκεια ταυτόχρονων λειτουργιών με διπλό άξονα. Πολλές σχεδιαστικές επιλογές συμβάλλουν σε αυτή τη δομική στιβαρότητα:

• Άξονες από κράμα χάλυβα υψηλής ποιότητας:Κάθε άξονας κατασκευάζεται από κράμα χάλυβα υψηλής ποιότητας, υποβάλλεται σε διαδικασίες σκλήρυνσης και θερμικής επεξεργασίας, ακολουθούμενες από λείανση ακριβείας για υψηλή αντοχή στη φθορά.
• Υπερηχητικά σβησμένες επιφάνειες ολίσθησης:Οι ολισθαίνουσες επιφάνειες υφίστανται επεξεργασία σβέσης με υπερήχους, ενισχύοντας σημαντικά τη σκληρότητα της επιφάνειας και την αντοχή στη φθορά. Μια ενσωματωμένη συσκευή λίπανσης εξασφαλίζει σταθερή απόδοση για εκτεταμένη διάρκεια ζωής.
• Σύστημα εντοπισμού θέσης buffer:Το τραπέζι εργασίας ενσωματώνει μια συσκευή εκκίνησης με θέση προσωρινής αποθήκευσης που ελαχιστοποιεί τους κραδασμούς κατά τις γρήγορες πλευρικές κινήσεις.
• Λαβή τύπου ράβδου έλξης:Η ασφάλεια αντιμετωπίζεται μέσω ενός σχεδιασμού λαβής ράβδου έλξης που αντιστέκεται στην τυχαία απεμπλοκή.

Αυτά τα δομικά στοιχεία διασφαλίζουν συλλογικά ότι το μηχάνημα διατηρεί την ακρίβεια θέσης ακόμη και κάτω από τις απαιτήσεις της συνεχούς παραγωγής παρτίδων.

4. Λειτουργική ροή εργασίας

Η επιχειρησιακή φιλοσοφία τουΚάθετη σύνθετη μηχανή διπλού άξοναεπικεντρώνεται στη μείωση της χειρωνακτικής παρέμβασης με παράλληλη μεγιστοποίηση της απόδοσης. Ο έλεγχος PLC παρέχει υψηλότερο επίπεδο αυτοματισμού σε σύγκριση με τα συμβατικά συστήματα που βασίζονται σε ρελέ, παρέχοντας εξαιρετική αξιοπιστία που μειώνει άμεσα την κόπωση του χειριστή.

Τα βασικά χαρακτηριστικά ροής εργασίας περιλαμβάνουν:

• Επεξεργασία μίας εγκατάστασης:Οι εργασίες διάτρησης, διόγκωσης και τρυπήματος για μεγάλο αριθμό εξαρτημάτων μπορούν να ολοκληρωθούν με μία κίνηση.
• Διαχείριση πολλαπλών μηχανών:Η διαισθητική λειτουργία και ο αυτοματοποιημένος έλεγχος επιτρέπουν σε έναν μόνο χειριστή να διαχειρίζεται πολλές μηχανές ταυτόχρονα.
• Βολική προσαρμογή:Το μηχάνημα διαθέτει απλούς και διαισθητικούς μηχανισμούς ρύθμισης, μειώνοντας τον χρόνο εγκατάστασης μεταξύ των παρτίδων.
• Αντιρρυπαντικός σχεδιασμός:Ο εξοπλισμός ενσωματώνει χαρακτηριστικά που ελαχιστοποιούν τους κινδύνους μόλυνσης, καθιστώντας τον κατάλληλο για περιβάλλοντα όπου η καθαριότητα προκαλεί ανησυχία.

Αυτός ο σχεδιασμός ροής εργασίας μεταφράζεται απευθείας σε υψηλότερη απόδοση για περιβάλλοντα παραγωγής μικρής έως μεσαίας παρτίδας, όπου ο χρόνος εγκατάστασης και η διαθεσιμότητα του χειριστή συχνά υπαγορεύουν τη συνολική παραγωγικότητα.

5. Πεδίο εφαρμογής

Το Vertical Dual-Axis Compound Machine είναι ειδικά προσαρμοσμένο για την παραγωγή και την επεξεργασία προϊόντων τοποθέτησης πόρτας μικρής έως μεσαίας παρτίδας. Αυτή η εστίαση εφαρμογής αξιοποιεί την ικανότητα διπλής ατράκτου του μηχανήματος να τρυπάει, να πλαγιάζει και να χτυπά πολλαπλά χαρακτηριστικά σε εξαρτήματα υλικού πόρτας σε μία μόνο λειτουργία σύσφιξης.

Πέρα από τα εξαρτήματα της πόρτας, οι προδιαγραφές του μηχανήματος —ιδιαίτερα η μέγιστη διάμετρος διάτρησης 32 mm και η ικανότητα τρυπήματος M32— το καθιστούν κατάλληλο για ένα ευρύτερο φάσμα εξαρτημάτων χαλκού και μη σιδηρούχων μετάλλων. Το βάρος της μηχανής 900 kg και το αποτύπωμα 1100×1230×1980 mm (συμπεριλαμβανομένου του καλύμματος από λαμαρίνα) υποδεικνύουν μια μηχανή που είναι αρκετά σημαντική για περιβάλλοντα παραγωγής αλλά αρκετά συμπαγής για εργαστήρια με περιορισμένο χώρο δαπέδου.

Η επιλογή των εξαρτημάτων καθορίζει περαιτέρω το προφίλ αξιοπιστίας του μηχανήματος: σερβοκινητήρες Sunicon και σύστημα CNC, επαφές AC Schneider, ρελέ Omron και οικιακές σφαιρικές βίδες και γραμμικές ολισθήσεις. Αυτός ο συνδυασμός καθιερωμένων επωνυμιών και ποιοτικών εξαρτημάτων συμβάλλει στη φήμη του μηχανήματος για σταθερή απόδοση.
