250 Πικάπ CAM τεσσάρων αξόνων
      • 250 Πικάπ CAM τεσσάρων αξόνων250 Πικάπ CAM τεσσάρων αξόνων

      250 Πικάπ CAM τεσσάρων αξόνων

      Κατασκευαστές και προμηθευτές πικάπ τεσσάρων αξόνων CAM επαγγελματικής ποιότητας Κίνας 250. Η YueLi είναι κατασκευαστής και προμηθευτής του πικάπ CAM 250 τεσσάρων αξόνων στην Κίνα.

      Αποστολή Ερώτησης

      περιγραφή προϊόντος

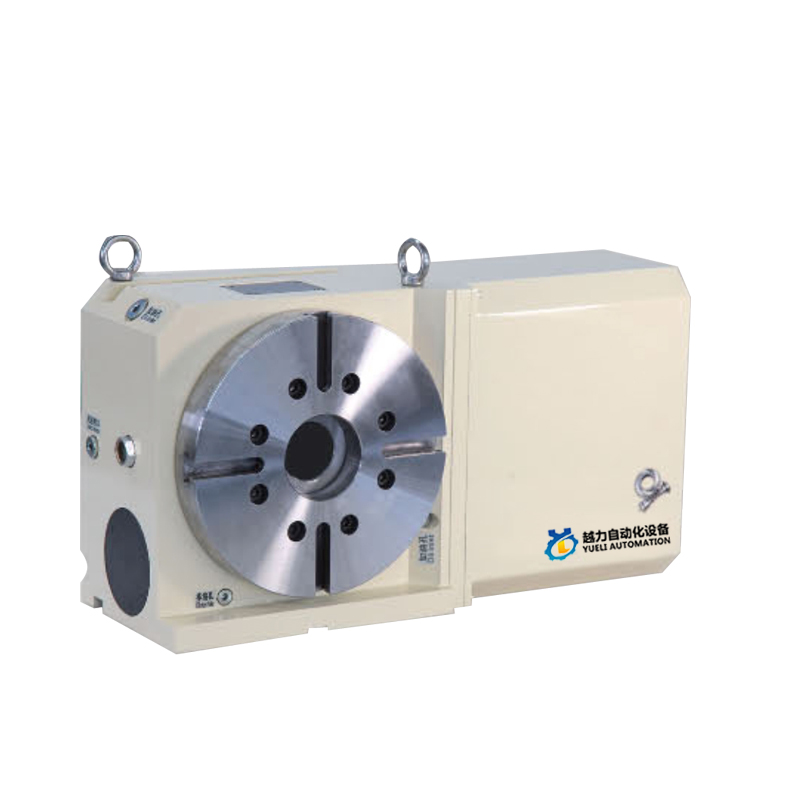

      Πικάπ CAM τεσσάρων αξόνων Yueli250

      Περιστροφή CNC τύπου CAM μηδενικής οπίσθιας όπισθεν

      China Quality 250 Four-axis CAM Πικάπ Κατασκευαστές και Προμηθευτές. Η YueLi είναι κατασκευαστής και προμηθευτής του πικάπ CAM 250 τεσσάρων αξόνων στην Κίνα.


      Η δομή του κιβωτίου ταχυτήτων με κυλίνδρους κάμερας υιοθετείται μέσα στο προϊόν.

      Προσυμπίεση ρουλεμάν κυλίνδρων βελόνας άξονα CAM χωρίς κίνηση κύλισης με διάκενο.

      Χωρίς τριβή ολίσθησης, διατηρούν συνεχώς χαρακτηριστικά χωρίς διάκενο.

      Υψηλή ακρίβεια επανάληψης κίνησης προς τα εμπρός και προς τα πίσω.

      Υψηλή ακαμψία, υψηλή απόδοση.

      Δεν προκαλεί κακή ακρίβεια λόγω αύξησης της θερμοκρασίας.

      Δεν χρειάζεται τακτική βαθμονόμηση και ρύθμιση.



      Αρχή λειτουργίας και χαρακτηριστικά του πικάπ CNC τύπου έκκεντρου

      Αρχή της προφόρτισης



      Σε σύγκριση με το παραδοσιακό πικάπ τύπου NC τύπου σκουληκιού, το πικάπ NC τύπου CAM έχει υψηλότερη ακρίβεια

      Χαρακτηριστικά λειτουργίας βαθμού, υψηλής ταχύτητας, μηδενικής απόστασης πλάτης και μεγάλου φορτίου. Αξονικά έκκεντρα εισόδου

      Το ρουλεμάν κυλίνδρου βελόνας στον πυργίσκο του άξονα εξόδου της καμπύλης επιφάνειας οδήγησης σταθερής ταχύτητας είναι προσυμπιεσμένο κιβώτιο κύλισης επαφής,

      Για να επιτύχετε μηδενική οπισθοδρόμηση και λειτουργία υψηλότερης ταχύτητας, λόγω της κυλιόμενης μετάδοσης σχεδόν μηδενική

      Κίνηση τριβής, έτσι ώστε ο μηχανισμός να μην μπορεί να διατηρήσει καμία μετάδοση οπισθοδρόμησης, τοποθέτηση υψηλής ακρίβειας και καμία ανάγκη

      Πρέπει να γίνονται τακτικές εργασίες βαθμονόμησης και ρύθμισης. Πικάπ CNC τύπου πλέγματος CAM, Χαν εκτός άξονα

      Το μεγάλο ρουλεμάν είναι τοποθετημένο στο στρογγυλό εξωτερικό τοίχωμα του άξονα και τα δύο άκρα του άξονα εισόδου CAM τοποθετούνται με διπλά ρουλεμάν.

      Ενισχύει επίσης τη σταθερότητα και την ικανότητα φόρτωσης του πικάπ και μπορεί να αντιμετωπίσει καλύτερα την επεξεργασία Υψηλή ταχύτητα και βαριά δύναμη κοπής, να βελτιώσει την ακρίβεια μηχανικής κατεργασίας, την απόδοση και να μειώσει το κόστος.



      Σύγκριση χαρακτηριστικών μηχανισμού πικάπ NC τύπου CAM zero backlash backlash



      Οχι.

      Είδος

      Roller  CAM  dryer  1M

      Τύπος γραναζιού ατέρμονα

      1

      Τύπος μονάδας δίσκου

      CCw

      Γωνία εξόδου



      - CCWa Outout The 360

      2

      Κατάσταση μονάδας δίσκου

      Κυλιόμενη επαφή

      Διαφάνεια επαφής

      3

      Υλικό: Σκληρότητα του contacpa

      Εκκεντροφόρος άξονας:Σκληρυντικός χάλυβας; HRC60

      Άξονας σκουληκιού: Σκληρυντικός χάλυβας. HRC60

      Οπαδοί έκκεντρου; Χάλυβας ρουλεμάν; HRC60

      Εργαλεία σκουληκιών? Χάλκινος φώσφορος; HB90

      4

      Προφόρτωση

      ○ΝΑΙ

      X N0

      5

      Αποδοτικότητα μετάδοσης

      〇Πιο ψηλά

      △Κάτω

      Χρόνος τοποθέτησης 90° (Παράδειγμα)


      Στοιχείο N0.

      Ανταγωνιστής


      Απελευθερώστε το σφίξιμο του άξονα

      Επιτάχυνση

      Γραμμική περιστροφική κίνηση

      Γραμμική περιστροφική κίνηση

      Επιβραδύνω

      Επιβραδύνω

      Απελευθέρωση κατεργασίας

      Απελευθέρωση κατεργασίας

      Σφιγκτήρας άτρακτος

      Σφιγκτήρας άτρακτος

      Ώρα κύκλου

      Ώρα κύκλου


      Χωρητικότητα ταχύτητας
      Ακαμψία



      Αντοχή
      3 Ρουλεμάν κυλίνδρων


      Yueli250  Δεδομένα αναφοράς



      ΚΩΔΙΚΟΣ ΑΡΙΘΜ

      ΜΟΝΑΔΑ

      Yueli250

      Διάμετρος τραπεζιού

      φmm

      250

      Κεντρικό ύψος

      mm

      160

      Τρύπα ατράκτου

      φmm

      75

      Πλάτος θυρίδας T

      mm

      14

      Πλάτος κλειδιού οδηγού

      mm

      18

      Βοηθητικό μοτέρ

      FANUC

      β12

      MITSUBISH

      HF104

      Ελάχιστη αύξηση



      0,001°

      Ράβδος μετάδοσης



      1:36

      Μέγιστη ταχύτητα περιστροφής (3000 rpm)

      σ.α.λ

      60

      Ροπή εξόδου

      kg/m

      50

      Υδραυλικός πόρος πνευματικός/υδραυλικός

      kg/m²

      20

      Ροπή εξόδου στο φρένο

      kg/m

      50

      Ακρίβεια ευρετηρίασης

      δευτ

      20

      Επαναληψιμότητα

      δευτ

      4

      Ποιότητα προϊόντος

      κιλό

      107

      Επιτρεπόμενος

      βαρύ

      κατακόρυφος

      κιλό

      125

      οριζόντιος

      κιλό

      250

      κάθετη ουρά

      κιλό

      250

      Επιτρεπόμενο φορτίο

      ↓ΣΤ

      kgf-m

      1400

      F*L

      kgf-m

      150


      F*L

      kgf-m

      100


      Yueli250 Διαστάσεις του πικάπ
