320 Πικάπ CAM τεσσάρων αξόνων
      • 320 Πικάπ CAM τεσσάρων αξόνων320 Πικάπ CAM τεσσάρων αξόνων

      320 Πικάπ CAM τεσσάρων αξόνων

      Η YueLi είναι κατασκευαστής και προμηθευτής πικάπ CAM 320 τεσσάρων αξόνων στην Κίνα.

      Αποστολή Ερώτησης

      περιγραφή προϊόντος

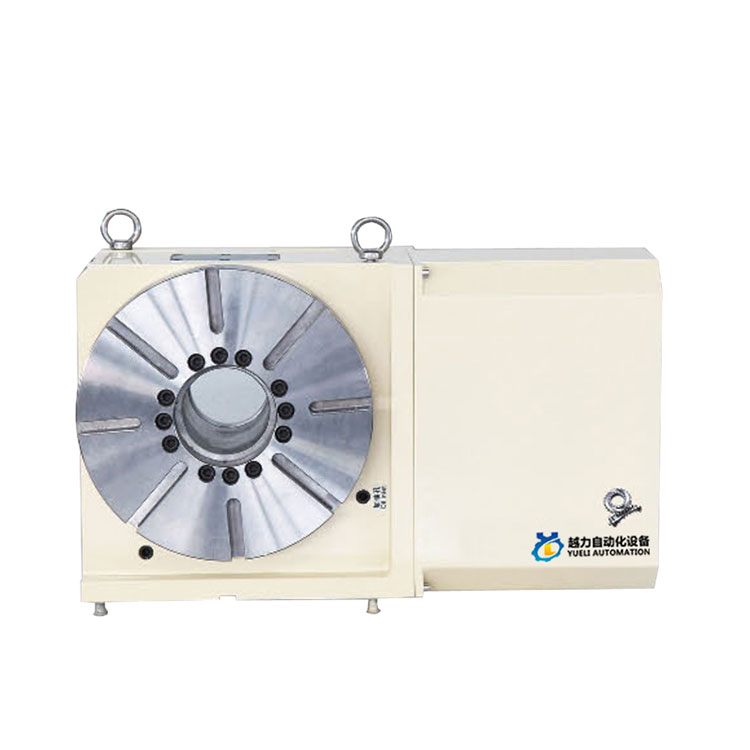

      Πικάπ CAM τεσσάρων αξόνων Yueli 320

      Περιστροφή CNC τύπου CAM μηδενικής οπίσθιας όπισθεν

      Αγοράστε εκπτωτικό πικάπ 320 CAM τεσσάρων αξόνων με χαμηλή τιμή, κατασκευασμένο στην Κίνα. Η YueLi είναι κατασκευαστής και προμηθευτής πικάπ CAM 320 τεσσάρων αξόνων στην Κίνα.


      Η δομή του κιβωτίου ταχυτήτων με κυλίνδρους κάμερας υιοθετείται μέσα στο προϊόν.

      Προσυμπίεση ρουλεμάν κυλίνδρων βελόνας άξονα CAM χωρίς κίνηση κύλισης με διάκενο.

      Χωρίς τριβή ολίσθησης, διατηρούν συνεχώς χαρακτηριστικά χωρίς διάκενο.

      Υψηλή ακρίβεια επανάληψης κίνησης προς τα εμπρός και προς τα πίσω.

      Υψηλή ακαμψία, υψηλή απόδοση.

      Δεν προκαλεί κακή ακρίβεια λόγω αύξησης της θερμοκρασίας.

      Δεν χρειάζεται τακτική βαθμονόμηση και ρύθμιση.



      Αρχή λειτουργίας και χαρακτηριστικά του πικάπ CNC τύπου έκκεντρου

      Αρχή της προφόρτισης



      Σε σύγκριση με το παραδοσιακό πικάπ τύπου NC τύπου σκουληκιού, το πικάπ NC τύπου CAM έχει υψηλότερη ακρίβεια

      Χαρακτηριστικά λειτουργίας βαθμού, υψηλής ταχύτητας, μηδενικής απόστασης πλάτης και μεγάλου φορτίου. Αξονικά έκκεντρα εισόδου

      Το ρουλεμάν κυλίνδρου βελόνας στον πυργίσκο του άξονα εξόδου της καμπύλης επιφάνειας οδήγησης σταθερής ταχύτητας είναι προσυμπιεσμένο κιβώτιο κύλισης επαφής,

      Για να επιτύχετε μηδενική οπισθοδρόμηση και λειτουργία υψηλότερης ταχύτητας, λόγω της κυλιόμενης μετάδοσης σχεδόν μηδενική

      Κίνηση τριβής, έτσι ώστε ο μηχανισμός να μην μπορεί να διατηρήσει καμία μετάδοση οπισθοδρόμησης, τοποθέτηση υψηλής ακρίβειας και καμία ανάγκη

      Θα πρέπει να γίνονται τακτικές εργασίες βαθμονόμησης και ρύθμισης. Πικάπ CNC τύπου πλέγματος CAM, Χαν εκτός άξονα

      Το μεγάλο ρουλεμάν είναι τοποθετημένο στο στρογγυλό εξωτερικό τοίχωμα του άξονα και τα δύο άκρα του άξονα εισόδου CAM τοποθετούνται με διπλά ρουλεμάν.

      Ενισχύει επίσης τη σταθερότητα και την ικανότητα φόρτωσης του πικάπ και μπορεί να αντιμετωπίσει καλύτερα την επεξεργασία Υψηλή ταχύτητα και βαριά δύναμη κοπής, βελτιώνει την ακρίβεια μηχανικής κατεργασίας, την απόδοση και μειώνει το κόστος.



      Σύγκριση χαρακτηριστικών μηχανισμού πικάπ NC τύπου CAM zero backlash backlash



      Οχι.

      Είδος

      Roller  CAM  dryer  1M

      Τύπος γραναζιού ατέρμονα

      1

      Τύπος μονάδας δίσκου

      CCw

      Γωνία εξόδου



      - CCWa Outout The 360

      2

      Κατάσταση μονάδας δίσκου

      Κυλιόμενη επαφή

      Διαφάνεια επαφής

      3

      Υλικό: Σκληρότητα του contacpa

      Εκκεντροφόρος άξονας:Σκληρυντικός χάλυβας; HRC60

      Άξονας σκουληκιού: Σκληρυντικός χάλυβας. HRC60

      Οπαδοί έκκεντρου; Χάλυβας ρουλεμάν; HRC60

      Εργαλεία σκουληκιών? Χάλκινος φώσφορος; HB90

      4

      Προφόρτωση

      ○ΝΑΙ

      X N0

      5

      Απόδοση μετάδοσης

      〇Πιο ψηλά

      △Κάτω

      Χρόνος τοποθέτησης 90° (Παράδειγμα)


      Στοιχείο N0.

      Ανταγωνιστής


      Απελευθερώστε το σφίξιμο του άξονα

      Επιτάχυνση

      Γραμμική περιστροφική κίνηση

      Γραμμική περιστροφική κίνηση

      Επιβραδύνω

      Επιβραδύνω

      Απελευθέρωση κατεργασίας

      Απελευθέρωση κατεργασίας

      Σφιγκτήρας άτρακτος

      Σφιγκτήρας άτρακτος

      Ώρα κύκλου

      Ώρα κύκλου


      Χωρητικότητα ταχύτητας
      Ακαμψία



      Αντοχή
      3 Ρουλεμάν κυλίνδρων


      Yueli320  Δεδομένα αναφοράς



      ΚΩΔΙΚΟΣ ΑΡΙΘΜ

      ΜΟΝΑΔΑ

      Yueli320

      Διάμετρος τραπεζιού

      φmm

      320

      Κεντρικό ύψος

      mm

      210

      Τρύπα ατράκτου

      φmm

      110

      Πλάτος θυρίδας T

      mm

      14

      Πλάτος κλειδιού οδηγού

      mm

      18

      Βοηθητικό μοτέρ

      FANUC

      β22

      MITSUBISH

      HF204

      Ελάχιστη αύξηση



      0,001°

      Ράβδος μετάδοσης



      1:60

      Μέγιστη ταχύτητα περιστροφής (3000 rpm)

      σ.α.λ

      40

      Ροπή εξόδου

      kg/m

      100

      Υδραυλικός πόρος πνευματικός/υδραυλικός

      kg/m²

      30

      Ροπή εξόδου στο φρένο

      kg/m

      100

      Ακρίβεια ευρετηρίασης

      δευτ

      15

      Επαναληψιμότητα

      δευτ

      4

      Ποιότητα προϊόντος

      κιλό

      116

      Επιτρεπόμενος

      βαρύ

      κατακόρυφος

      κιλό

      150

      οριζόντιος

      κιλό

      300

      κάθετη ουρά

      κιλό

      300

      Επιτρεπόμενο φορτίο

      ↓ΣΤ

      kgf-m

      2000

      F*L

      kgf-m

      260

      F

      F*L

      kgf-m

      200


      Yueli320 Διαστάσεις του πικάπ
