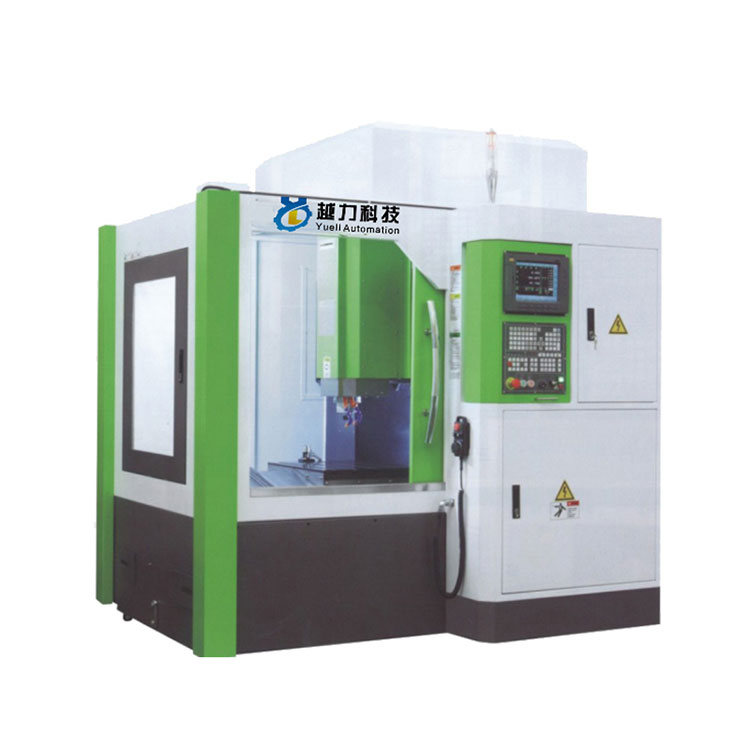

      Σειρά μηχανών χαρακτικής και φρέζας υψηλής ταχύτητας
      • Σειρά μηχανών χαρακτικής και φρέζας υψηλής ταχύτηταςΣειρά μηχανών χαρακτικής και φρέζας υψηλής ταχύτητας

      Σειρά μηχανών χαρακτικής και φρέζας υψηλής ταχύτητας

      Χαμηλή τιμή Ποιότητα Σειρά Μηχανών Χαρακτικής και Φρέζας Υψηλής Ταχύτητας Διαθέσιμο. Η YueLi είναι κατασκευαστής και προμηθευτής της σειράς μηχανών χαρακτικής και φρέζας υψηλής ταχύτητας στην Κίνα.

      Αποστολή Ερώτησης

      περιγραφή προϊόντος

      Σειρά μηχανών χαρακτικής και φρέζας υψηλής ταχύτητας

      Η YueLi είναι κατασκευαστής και προμηθευτής της σειράς μηχανών χαρακτικής και φρέζας υψηλής ταχύτητας στην Κίνα.


      Ταχύτητα ατράκτου σειράς μηχανών χάραξης και φρεζαρίσματος υψηλής ταχύτητας 24000 RPM


      Το μηχάνημα έχει δομή σκελετού και είναι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο "Meehanna". Η εσωτερική καρίνα είναι ενισχυμένη. Όλο το χυτοσίδηρο έχει ανόπτηση και έχει υψηλή σταθερότητα και καμία παραμόρφωση. Συνολικά, είναι πιο βαρύ από παρόμοια μοντέλα. Το σφραγισμένο εξωτερικό κάλυμμα και η τσιμούχα ανοίγματος πόρτας διπλής όψης διευκολύνουν την επεξεργασία του προϊόντος. Ένα ειδικό σύστημα ελέγχου μηχανής χάραξης και φρεζαρίσματος υψηλής ταχύτητας που αναπτύχθηκε με χρήση ιαπωνικής και ταϊβανέζικης τεχνολογίας. Τα κύρια εξαρτήματα εισάγονται από την Ιαπωνία, την Ελβετία, τη Γερμανία και την Ταϊβάν, όπως: σερβοκινητήρες, γραμμικές ράγες, σύνδεσμοι και συγκροτήματα βιδωτών ράβδων. Ενισχύστε τα χαρακτηριστικά υψηλής ακρίβειας και υψηλής απόδοσης. Μπορεί να επεξεργαστεί με ακρίβεια διαφορετικά υλικά: χάλυβας, χαλκός, αλουμίνιο, γραφίτης, οργανικό γυαλί κ.λπ. Ο άξονας μπορεί να κρυώσει μόνος του κατά τη λειτουργία υψηλής ταχύτητας για να διασφαλιστεί ότι η θερμότητα δεν θα βλάψει τα χαρακτηριστικά του άξονα. Οι σφαιρικές βίδες ακριβείας και οι γραμμικοί οδηγοί και οι σύνδεσμοι είναι αυστηρά μετρημένοι για να εξασφαλίσουν σταθερότητα κατά την επεξεργασία και μηδενικό διάκενο στην ενέργεια επιστροφής. Αυτό το μοντέλο μπορεί να εξοπλιστεί με γεμιστήρες εργαλείων ανά πάσα στιγμή σύμφωνα με τις ανάγκες των πελατών για τη βελτίωση της αποδοτικότητας της παραγωγής.


      Μηχανικές παράμετροι:


      Μοντέλο

      Μονάδα

      MK-540E

      MK-650E

      MK-760E

      MK-870E

      Εγκεφαλικό

      αριστερά και δεξιά (X)

      mm

      500

      600

      700

      800

      πριν και μετά (Y)

      mm

      400

      500

      600

      700

      πάνω και κάτω (Ζ)

      mm

      230

      280

      320

      350

      Χώρος πάγκου εργασίας

      mm

      500x450

      500x600

      600x800

      900x700

      Μέγιστο φορτίο πάγκου εργασίας

      κιλό

      300

      300

      500

      500

      Απόσταση από το τραπέζι εργασίας μέχρι την ακραία επιφάνεια του άξονα

      mm

      80-290

      80-310

      150-470

      140-490

      Ταχύτητα ατράκτου

      σ.α.λ

      2000-24000

      2000-24000

      2000-24000

      2000-24000

      Κολέτα ατράκτου/κωνικό άξονα


      ER25

      ER25

      ER25

      BT30

      Ψύξη ατράκτου


      Ψύκτης λαδιού

      Ψύκτης λαδιού

      Ψύκτης λαδιού

      Ψύκτης λαδιού

      Σερβοκινητήρας άξονα Χ/Υ/Ζ

      kw

      0,85-2,0

      0,85-2,0

      0,85-2,0

      0,85-2,0

      Μοτέρ ατράκτου

      kw

      4.5

      5.5

      5.5

      5,5/OPT7,5

      γρήγορη τροφοδοσία

      m/min

      15

      15

      15

      15

      κοπή τροφής

      m/min

      8

      8

      8

      8

      Ανάλυση συστήματος CNC

      mm

      0.001

      0.001

      0.001

      0.001

      Επαναληψιμότητα

      mm

      ±0,003/300

      ±0,003/300

      ±0,003/300

      ±0,003/300

      ακρίβεια τοποθέτησης

      mm

      ±0,005

      ±0,005

      ±0,005

      ±0,005

      Ρυθμιστής εργαλείων


      Πρότυπο

      Πρότυπο

      Πρότυπο

      Πρότυπο

      Σύστημα λίπανσης


      Πλήρως αυτόματο σύστημα λίπανσης

      Πλήρως αυτόματο σύστημα λίπανσης

      Πλήρως αυτόματο σύστημα λίπανσης

      Πλήρως αυτόματο σύστημα λίπανσης

      Μηχανικό βάρος (περίπου)

      ΚΙΛΟ

      2500

      3500

      3800

      4000

      Συνολικές διαστάσεις (μήκος x πλάτος x ύψος)

      mm

      1860x1800x2200

      2020x1900x2300

      2300x2100x2400

      2300x2300x2400



      Οθόνη προϊόντος 5G:



      Χειροτεχνική παραγωγή:



      1. Ο χυτοσίδηρος ξαναθερμαίνεται σε υψηλή θερμοκρασία και παλαιώνει για περισσότερο από έξι μήνες

      2. Αυστηρή διαδικασία συναρμολόγησης (συναρμολόγηση σιδηροτροχιών, συγκρότημα βίδας μολύβδου, συναρμολόγηση ρουλεμάν κ.λπ.)



      3. Εξαιρετική τεχνολογία απόξεσης (απόξεση καθίσματος κινητήρα, απόξεση προσώπου άκρου άξονα, απόξεση επιφάνειας τοποθέτησης στήλης)



      4.Επιστημονική παραγωγή, ιχνηλασιμότητα όλης της διαδικασίας του συστήματος ποιοτικού ελέγχου



      Διασφάλιση ποιότητας


      1. Όταν ανιχνεύεται το σφάλμα βήματος, η ευθύτητα του γραμμικού οδηγού στις κατευθύνσεις xx και yy μπορεί να ανιχνευθεί ταυτόχρονα για να διασφαλιστεί η ακρίβεια μηχανικής κατεργασίας και συναρμολόγησης των εξαρτημάτων της μηχανής. Μετράται η τυπική ακρίβεια τοποθέτησης και η επαναλαμβανόμενη ακρίβεια τοποθέτησης της εργαλειομηχανής

      2. Η κατακόρυφη θέση του κύριου άξονα και η ακρίβεια του επιπέδου εργασίας ολόκληρου του μηχανήματος πρέπει να είναι εγγυημένα εντός 0,01 mm

      3. Η κατακόρυφη θέση μεταξύ της σιδηροτροχιάς οδήγησης του άξονα Z και της εργασίας απαιτείται να είναι εγγυημένη εντός 0,01 mm.

      4. Το μηχάνημα ανιχνεύει την κατακόρυφη ράγα οδηγού άξονα xy και η ακρίβεια απαιτείται να είναι εντός 0,005 mm.



      Πεδίο εφαρμογής


      Κατάλληλο για κατηγορία κουτιών μικρού και μεσαίου μεγέθους, κατηγορία πλάκας, κατηγορία πλάκας, κατηγορία βαλβίδων, κατηγορία κελύφους, καλούπι και άλλα σύνθετα μέρη μιας ποικιλίας επεξεργασίας παρτίδων μικρού και μεσαίου μεγέθους, που χρησιμοποιείται ευρέως σε εξαρτήματα ακριβείας, καλούπια ακριβείας, προϊόντα 5G , υλικό, ανταλλακτικά αυτοκινήτων, βιομηχανία ιατρικού εξοπλισμού.




      Η Yueli Technology είναι μια τεχνολογική επιχείρηση που ενσωματώνει Ε&Α, πωλήσεις και παραγωγή. Μετά από χρόνια σκληρής δουλειάς και ανάπτυξης, τα προϊόντα περιλαμβάνουν κέντρα επεξεργασίας τερματικού 5G, μηχανές διάτρησης και τρυπήματος, μηχανές χάραξης και φρεζαρίσματος πέντε κεφαλών, μηχανές στίλβωσης 3D προφίλ πέντε συνδέσμων. μηχανές χάραξης και φρεζαρίσματος με ένθετα κοσμήματα πέντε αξόνων, μηχανές αποφλοίωσης, κέντρα επεξεργασίας σκελετών, υψηλής ταχύτητας Χαρακτική και φρεζάρισμα, μηχανή διαμόρφωσης, μηχανή χύτευσης χαμηλής πίεσης, μηχανή χύτευσης με βαρύτητα, ηλεκτρικός φούρνος, (αυτόματος) πυροβολητής, άμμος μίξερ, (CNC) μηχανή διάτρησης και τρυπήματος, κέντρο κατεργασίας, μηχανή χάραξης, αυτόματη μηχανή στίλβωσης, μηχανή αποφλοίωσης, μηχανή λείανσης κ.λπ. σειρά προϊόντων.
