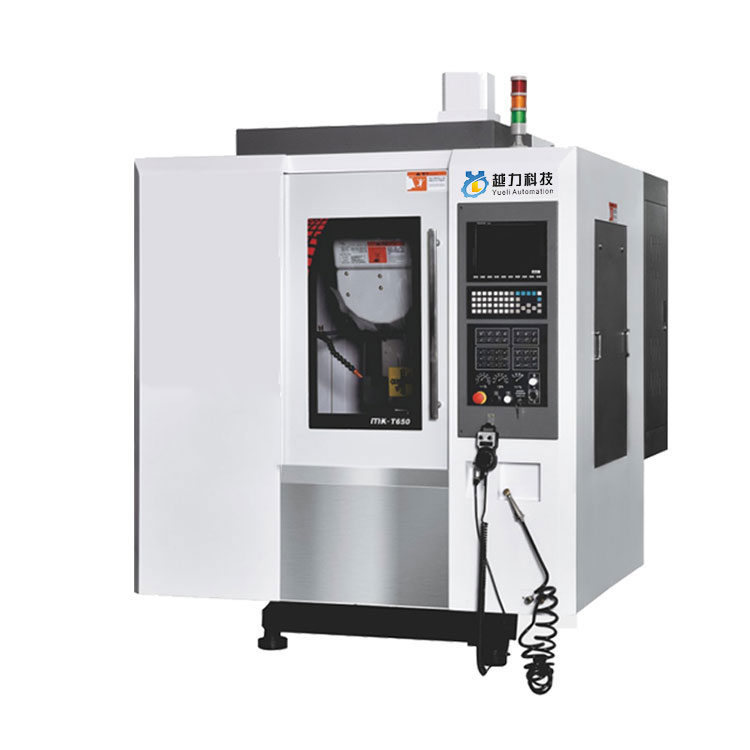

Η YueLi είναι κατασκευαστής και προμηθευτής εργαλειομηχανών κέντρου διάτρησης και τρυπήματος CNC στην Κίνα, οι οποίοι μπορούν να πωλούν χονδρικά εργαλειομηχανές κέντρου διάτρησης και τρυπήματος CNC. Μπορούμε να παρέχουμε επαγγελματική εξυπηρέτηση και καλύτερη τιμή για εσάς. Εάν ενδιαφέρεστε για προϊόντα CNC Drilling And Tapping Center Tools Machine, επικοινωνήστε μαζί μας. Ακολουθούμε την ποιότητα του να είστε σίγουροι ότι η τιμή της συνείδησης, αφοσιωμένη υπηρεσία.
1. Εξειδικεύεται στην επεξεργασία μικρών πορωδών εξαρτημάτων και προϊόντων. Είναι κατάλληλο για την επεξεργασία εξαρτημάτων κινητών τηλεφώνων, εξοπλισμού επικοινωνίας, αεροδιαστημικής, ατμομηχανών αυτοκινήτων, οργάνων και μετρητών, ελαφριάς βιομηχανίας και κλωστοϋφαντουργίας, ηλεκτρονικών συσκευών και κατασκευής μηχανημάτων, καθώς και χαλκού, ηλεκτροδίων αλουμινίου και άλλων βιομηχανιών επεξεργασίας.
2. Η κύρια δομή είναι κατασκευασμένη από χυτοσίδηρο υψηλής αντοχής και μετά από ανόπτηση ανακούφισης από το στρες και φυσική επεξεργασία γήρανσης, η ακρίβεια του κρεβατιού είναι ανθεκτική και σταθερή και χωρίς παραμόρφωση για μεγάλο χρονικό διάστημα.
3. Υιοθετήστε ευθεία συνδεδεμένη άτρακτο υψηλής ακρίβειας για να πραγματοποιήσετε κατεργασία υψηλής ταχύτητας του τεμαχίου εργασίας. Η χρήση του συστήματος μηχανής ψύξης θερμοκρασίας λαδιού μπορεί να μειώσει την αύξηση της θερμοκρασίας που προκαλείται από την περιστροφή υψηλής ταχύτητας του άξονα, να βελτιώσει αποτελεσματικά τη θερμική επέκταση του άξονα και να βελτιώσει την ακρίβεια μηχανικής κατεργασίας.
4. Υιοθετήστε τη βιβλιοθήκη εργαλείων βραχίονα σύσφιξης για να βελτιώσετε την ταχύτητα αλλαγής του εργαλείου και την ακρίβεια της εργαλειομηχανής. Η χωρητικότητα της βιβλιοθήκης εργαλείων είναι 16 ή 21 σετ. Η βάση της ατράκτου υιοθετεί τον σχεδιασμό της πίσω κεκλιμένης δομής, ο οποίος καθαρίζει εύκολα τα απόβλητα στο εσωτερικό της εργαλειομηχανής.
5. Ο δομικός σχεδιασμός της ψηλής στήλης αυξάνει την απόσταση μεταξύ του άκρου μύτης του κύριου άξονα και του τραπεζιού εργασίας, που είναι πιο κατάλληλο για την εγκατάσταση και εφαρμογή των εξαρτημάτων του τέταρτου άξονα και κάνει την περιοχή επεξεργασίας ευρύτερη.
6. Αυτόματο λιπαντικό λίπανσης τροχιάς, ποσοτικός έλεγχος έγχυσης λαδιού με διαλείποντα χρονικά διαστήματα, λίπανση με διάρκεια κινούμενων μερών.
Μηχανική παράμετρος |
Μονάδα |
T650 |
T850 |
T1000 |
T1200 |
Τριαξονική διαδρομή |
mm |
600x480x360 |
800x500x360 |
1000×500x450 |
1200x550×500 |
Μέγεθος τραπεζιού |
mm |
650×475 |
900x475 |
1100×500 |
1300x550 |
Τ-slot |
mm |
4-16x100 |
4-16x100 |
5-18x80 |
5-18x100 |
Μέγιστη φέρουσα ικανότητα του τραπεζιού |
ΚΙΛΟ |
800 |
1000 |
1200 |
1200 |
Απόσταση από το άκρο της ατράκτου στην επιφάνεια εργασίας |
mm |
90~640 |
150~510 |
150~600 |
150~650 |
Απόσταση από το κέντρο της ατράκτου έως τη ράγα οδήγησης στήλης |
mm |
541 |
541 |
580 |
605 |
Προδιαγραφές σιδηροτροχιών άξονα Χ |
mm |
30 |
30 |
35 |
35 |
Προδιαγραφές ράγας άξονα Υ |
mm |
30 |
30 |
35 |
35 |
Προδιαγραφές ράγας άξονα Z |
mm |
35 |
35 |
35 |
35 |
Προδιαγραφές βίδας X/Y/Z |
mm |
32Χ16 |
32Χ16 |
32Χ16 |
32Χ16 |
Προδιαγραφές ατράκτου |
|
BT30/φ100 |
BT30/φ100 |
BT30/φ100 |
BT30/φ100 |
Μέγιστη ταχύτητα ατράκτου |
σ.α.λ |
20000 |
20000 |
20000 |
20000 |
Ισχύς ατράκτου |
kw |
5,7-11 |
5,7-11 |
5,7-11 |
5,7-11 |
Ισχύς κινητήρα τριών αξόνων X/Y/Z |
kw |
2.4/2.4/3.9 |
5,9/5,9/5,9 |
3,9/3,9/3,9 |
3,9/3,9/3,9 |
X/Y/Z Γρήγορη μέγιστη ταχύτητα |
m/min |
48 |
48 |
48 |
48 |
X/Y/Z Μέγιστη ταχύτητα κοπής |
m/min |
10000 |
10000 |
10000 |
10000 |
Ακρίβεια τοποθέτησης τριών αξόνων |
mm |
±0,003/300 |
±0,003/300 |
±0,003/300 |
±0,003/300 |
Ακρίβεια επαναλαμβανόμενης τοποθέτησης τριών αξόνων |
mm |
±0,002/300 |
±0,002/300 |
±0,002/300 |
±0,002/300 |
Προδιαγραφές πίεσης αέρα |
kg/cm2 |
6-7 |
6-7 |
6-7 |
6-7 |
Μέγεθος μηχανής |
mm |
1770x2300x2100 |
2350x2300x2100 |
2600x2500x2800 |
3000x2800x3000 |
Βάρος μηχανής (περίπου) |
κιλό |
3200 |
3600 |
5300 |
6500 |
1. Ο χυτοσίδηρος ξαναθερμαίνεται σε υψηλή θερμοκρασία και παλαιώνει για περισσότερο από έξι μήνες.
2. Αυστηρή διαδικασία συναρμολόγησης (συναρμολόγηση σιδηροτροχιάς, συγκρότημα βίδας μολύβδου, συναρμολόγηση ρουλεμάν κ.λπ.).
3. Εξαιρετική τεχνολογία απόξεσης (απόξεση βάσης κινητήρα, ξύστρα άκρου άξονα, απόξεση επιφάνειας εγκατάστασης στήλης).
4. Επιστημονική παραγωγή, ιχνηλασιμότητα όλης της διαδικασίας ποιοτικού ελέγχου.
1 Όταν εντοπιστεί το σφάλμα βήματος, η ευθύτητα του γραμμικού οδηγού στις κατευθύνσεις xx και yy μπορεί να ανιχνευθεί ταυτόχρονα για να διασφαλιστεί η ακρίβεια κατεργασίας και συναρμολόγησης των εξαρτημάτων του μηχανήματος. Μετράται η τυπική ακρίβεια τοποθέτησης και η επαναλαμβανόμενη ακρίβεια τοποθέτησης της εργαλειομηχανής.
2 Το μηχάνημα ανιχνεύει την κατακόρυφοτητα του άξονα και την ακρίβεια του επιπέδου εργασίας, το οποίο απαιτείται για να διασφαλιστεί ότι είναι εντός 0,01 mm.
3 Ολόκληρο το μηχάνημα ανιχνεύει την καθετότητα μεταξύ της ράγας οδήγησης του άξονα Z και της εργασίας, η οποία απαιτείται για να διασφαλιστεί ότι είναι εντός 0,01 mm.
4 Το μηχάνημα ανιχνεύει την κατακόρυφη ράγα οδήγησης του άξονα xy και η ακρίβεια απαιτείται να είναι εντός 0,005 mm.
Κατάλληλο για κατηγορία κουτιών μικρού και μεσαίου μεγέθους, κατηγορία πλάκας, κατηγορία πλάκας, κατηγορία βαλβίδων, κατηγορία κελύφους, καλούπι και άλλα σύνθετα μέρη μιας ποικιλίας επεξεργασίας παρτίδων μικρού και μεσαίου μεγέθους, που χρησιμοποιείται ευρέως σε εξαρτήματα ακριβείας, καλούπια ακριβείας, προϊόντα 5G , υλικό, ανταλλακτικά αυτοκινήτων, βιομηχανία ιατρικού εξοπλισμού.
